Kabelové nosné systémy

| Kategorie: Katalog  | Tento dokument chci!

Vydal: KOPOS Kolín a.s.

Strana 116 z 178







Poznámky redaktora

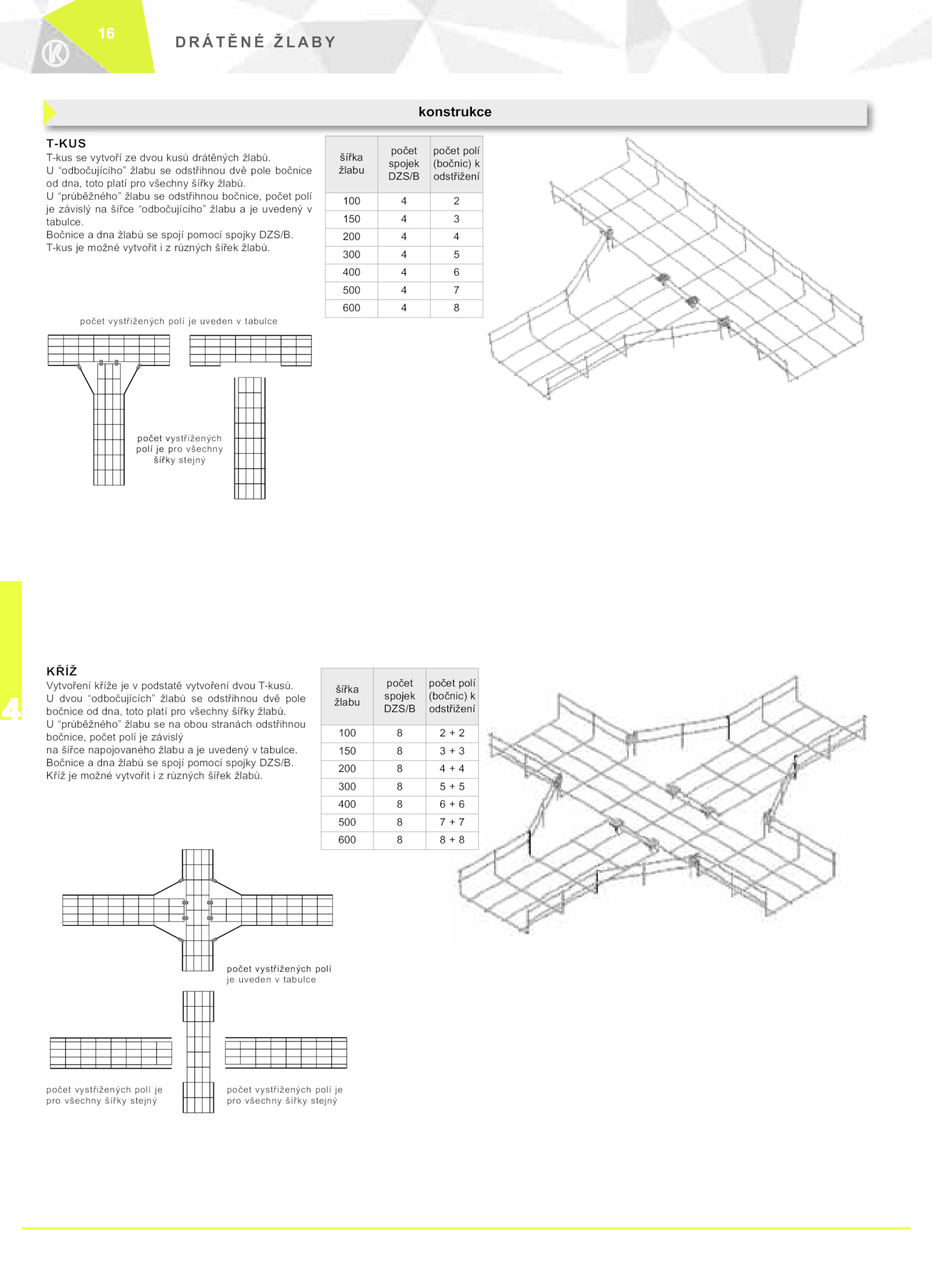

U “odbočujícího” žlabu odstřihnou dvě pole bočnice od dna, toto platí pro všechny šířky žlabů. U “průběžného” žlabu odstřihnou bočnice, počet polí je závislý šířce “odbočujícího” žlabu uvedený v tabulce. T-kus možné vytvořit různých šířek žlabů. počet vystřižených polí je pro všechny šířky stejný počet vystřižených polí je pro všechny šířky stejný počet vystřižených polí uveden tabulce počet vystřižených polí pro všechny šířky stejný T-KUS T-kus vytvoří dvou kusů drátěných žlabů. U dvou “odbočujících” žlabů odstřihnou dvě pole bočnice dna, toto platí pro všechny šířky žlabů. Bočnice dna žlabů spojí pomocí spojky DZS/B.Y 16 4 KŘÍŽ Vytvoření kříže podstatě vytvoření dvou T-kusů. Bočnice dna žlabů spojí pomocí spojky DZS/B. šířka žlabu počet spojek DZS/B počet polí (bočnic) k odstřižení 100 2 150 3 200 4 300 5 400 6 500 7 600 8 počet vystřižených polí je uveden tabulce šířka žlabu počet spojek DZS/B počet polí (bočnic) k odstřižení 100 2 150 3 200 4 300 5 400 6 500 7 600 8 konstrukce . Kříž možné vytvořit různých šířek žlabů. U “průběžného” žlabu obou stranách odstřihnou bočnice, počet polí závislý na šířce napojovaného žlabu uvedený tabulce
