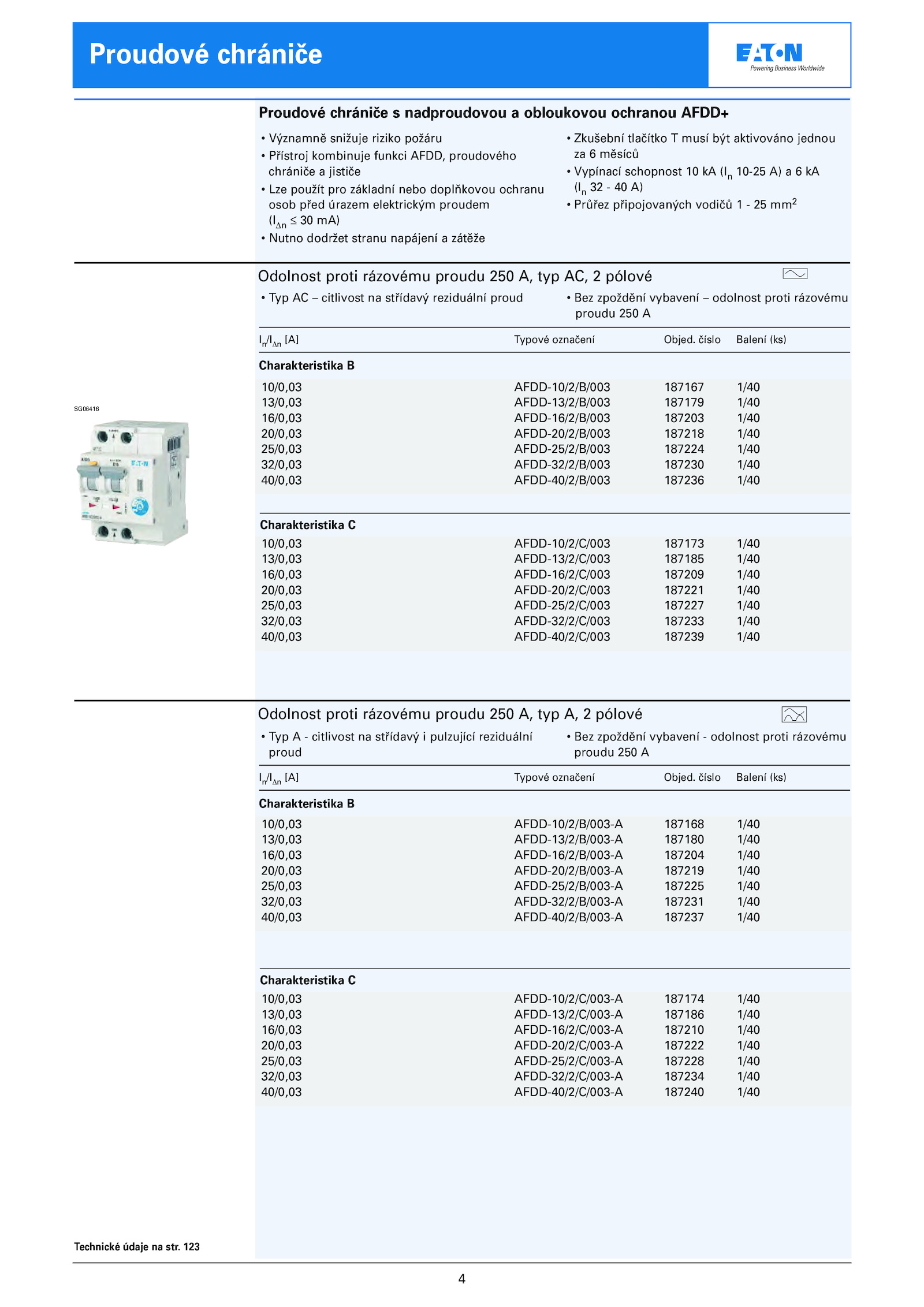

Proudové chrániče nadproudovou obloukovou ochranou AFDD+
Odolnost proti rázovému proudu 250 typ AC, pólové
In/IΔn [A] Typové označení Objed. 123
• Významně snižuje riziko požáru
• Přístroj kombinuje funkci AFDD, proudového
chrániče jističe
• Lze použít pro základní nebo doplňkovou ochranu
osob před úrazem elektrickým proudem
(I∆n mA)
• Nutno dodržet stranu napájení zátěže
• Zkušební tlačítko musí být aktivováno jednou
za měsíců
• Vypínací schopnost (In 10-25 kA
(In A)
• Průřez připojovaných vodičů mm2
• Typ citlivost střídavý reziduální proud Bez zpoždění vybavení odolnost proti rázovému
proudu 250 A
Proudové chrániče
10/0,03
13/0,03
16/0,03
20/0,03
25/0,03
32/0,03
40/0,03
AFDD-10/2/C/003 187173 1/40
AFDD-13/2/C/003 187185 1/40
AFDD-16/2/C/003 187209 1/40
AFDD-20/2/C/003 187221 1/40
AFDD-25/2/C/003 187227 1/40
AFDD-32/2/C/003 187233 1/40
AFDD-40/2/C/003 187239 1/40
SG06416
Odolnost proti rázovému proudu 250 typ pólové
In/IΔn [A] Typové označení Objed. číslo Balení (ks)
Charakteristika B
10/0,03
13/0,03
16/0,03
20/0,03
25/0,03
32/0,03
40/0,03
AFDD-10/2/B/003 187167 1/40
AFDD-13/2/B/003 187179 1/40
AFDD-16/2/B/003 187203 1/40
AFDD-20/2/B/003 187218 1/40
AFDD-25/2/B/003 187224 1/40
AFDD-32/2/B/003 187230 1/40
AFDD-40/2/B/003 187236 1/40
Charakteristika C
Technické údaje str. číslo Balení (ks)
Charakteristika B
10/0,03
13/0,03
16/0,03
20/0,03
25/0,03
32/0,03
40/0,03
AFDD-10/2/B/003-A 187168 1/40
AFDD-13/2/B/003-A 187180 1/40
AFDD-16/2/B/003-A 187204 1/40
AFDD-20/2/B/003-A 187219 1/40
AFDD-25/2/B/003-A 187225 1/40
AFDD-32/2/B/003-A 187231 1/40
AFDD-40/2/B/003-A 187237 1/40
Charakteristika C
• Typ citlivost střídavý pulzující reziduální
proud
• Bez zpoždění vybavení odolnost proti rázovému
proudu 250 A
10/0,03
13/0,03
16/0,03
20/0,03
25/0,03
32/0,03
40/0,03
AFDD-10/2/C/003-A 187174 1/40
AFDD-13/2/C/003-A 187186 1/40
AFDD-16/2/C/003-A 187210 1/40
AFDD-20/2/C/003-A 187222 1/40
AFDD-25/2/C/003-A 187228 1/40
AFDD-32/2/C/003-A 187234 1/40
AFDD-40/2/C/003-A 187240 1/40
