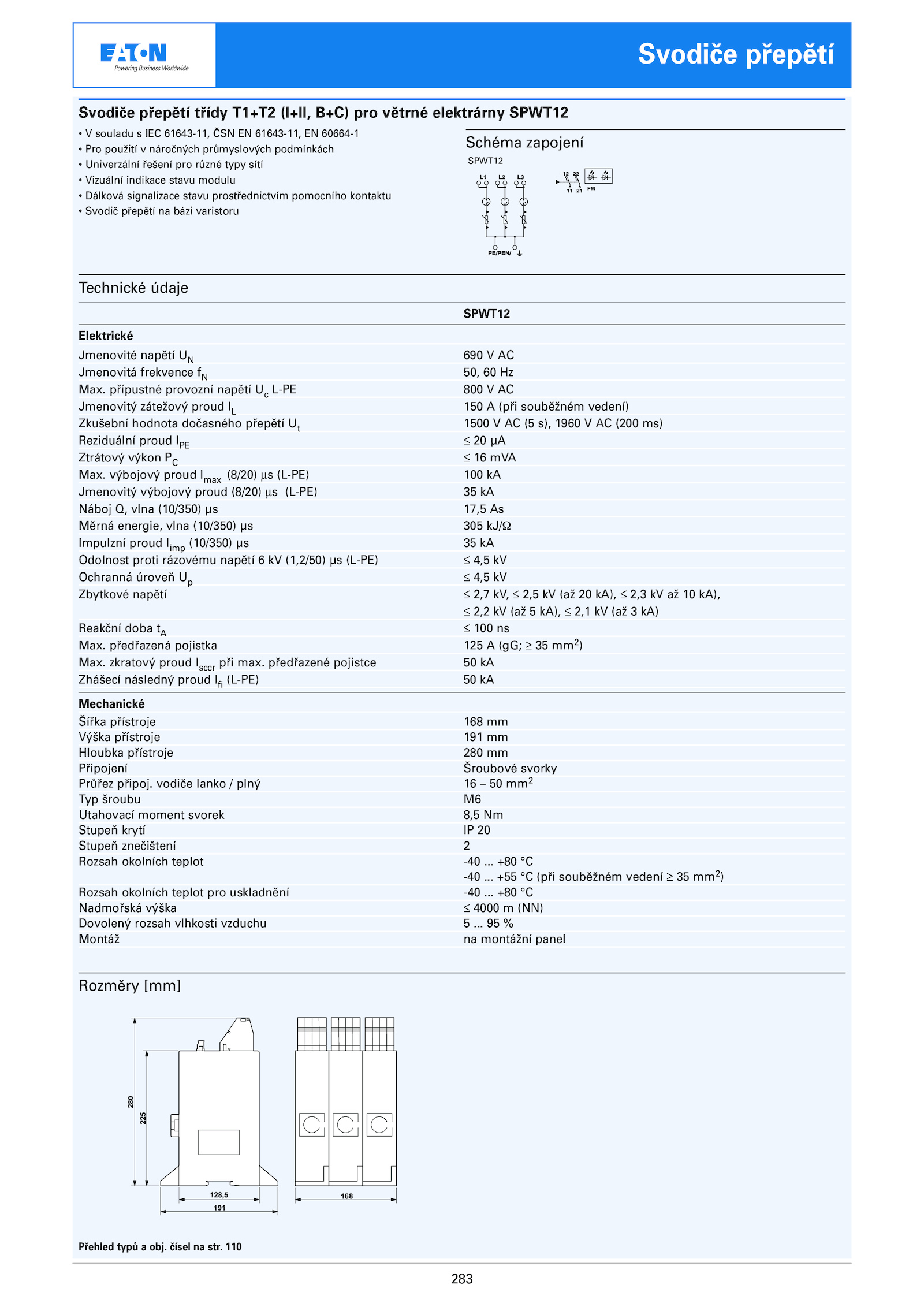

Svodiče přepětí třídy T1+T2 (I+II, B+C) pro větrné elektrárny SPWT12
• souladu IEC 61643-11, ČSN 61643-11, 60664-1
• Pro použití náročných průmyslových podmínkách
• Univerzální řešení pro různé typy sítí
• Vizuální indikace stavu modulu
• Dálková signalizace stavu prostřednictvím pomocního kontaktu
• Svodič přepětí bázi varistoru
Technické údaje
SPWT12
Elektrické
Jmenovité napětí 690 AC
Jmenovitá frekvence 50, Hz
Max. přípustné provozní napětí L-PE 800 AC
Jmenovitý zátežový proud 150 (při souběžném vedení)
Zkušební hodnota dočasného přepětí 1500 s), 1960 (200 ms)
Reziduální proud IPE μA
Ztrátový výkon mVA
Max. %
Montáž montážní panel
Schéma zapojení
SPWT12
Rozměry [mm]
Přehled typů obj.. předřazené pojistce kA
Zhášecí následný proud Ifi (L-PE) kA
Mechanické
Šířka přístroje 168 mm
Výška přístroje 191 mm
Hloubka přístroje 280 mm
Připojení Šroubové svorky
Průřez připoj. vodiče lanko plný mm2
Typ šroubu M6
Utahovací moment svorek 8,5 Nm
Stupeň krytí 20
Stupeň znečištení 2
Rozsah okolních teplot -40 .. zkratový proud Isccr při max.. předřazená pojistka 125 (gG; mm2)
Max... čísel str. +55 (při souběžném vedení mm2)
Rozsah okolních teplot pro uskladnění -40 .. výbojový proud Imax (8/20) (L-PE) 100 kA
Jmenovitý výbojový proud (8/20) (L-PE) kA
Náboj vlna (10/350) 17,5 As
Měrná energie, vlna (10/350) 305 kJ/Ω
Impulzní proud Iimp (10/350) kA
Odolnost proti rázovému napětí (1,2/50) (L-PE) 4,5 kV
Ochranná úroveň 4,5 kV
Zbytkové napětí 2,7 kV, 2,5 (až kA), 2,3 kA),
≤ 2,2 (až kA), 2,1 (až kA)
Reakční doba 100 ns
Max. +80 °C
-40 .. 110
