Přehled typů obj. čísel str. 4a

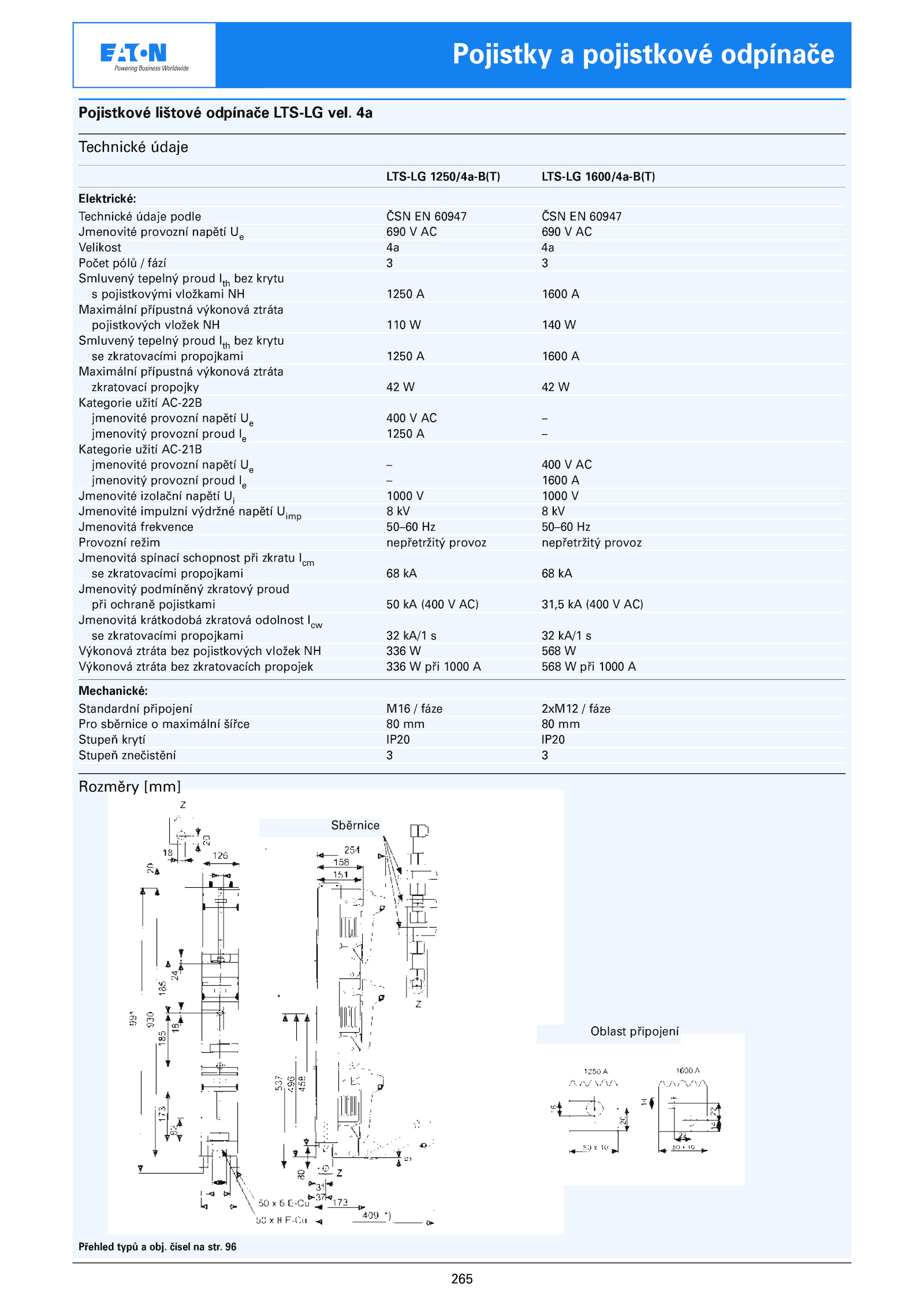

Technické údaje
LTS-LG 1250/4a-B(T) LTS-LG 1600/4a-B(T)
Elektrické:
Technické údaje podle ČSN 60947 ČSN 60947
Jmenovité provozní napětí 690 690 AC
Velikost 4a
Počet pólů fází 3
Smluvený tepelný proud Ith bez krytu
s pojistkovými vložkami 1250 1600 A
Maximální přípustná výkonová ztráta
pojistkových vložek 110 140 W
Smluvený tepelný proud Ith bez krytu
se zkratovacími propojkami 1250 1600 A
Maximální přípustná výkonová ztráta
zkratovací propojky W
Kategorie užití AC-22B
jmenovité provozní napětí 400 –
jmenovitý provozní proud 1250 –
Kategorie užití AC-21B
jmenovité provozní napětí 400 AC
jmenovitý provozní proud 1600 A
Jmenovité izolační napětí 1000 1000 V
Jmenovité impulzní výdržné napětí Uimp kV
Jmenovitá frekvence 50–60 50–60 Hz
Provozní režim nepřetržitý provoz nepřetržitý provoz
Jmenovitá spínací schopnost při zkratu Icm
se zkratovacími propojkami kA
Jmenovitý podmíněný zkratový proud
při ochraně pojistkami (400 AC) 31,5 (400 AC)
Jmenovitá krátkodobá zkratová odolnost Icw
se zkratovacími propojkami kA/1 kA/1 s
Výkonová ztráta bez pojistkových vložek 336 568 W
Výkonová ztráta bez zkratovacích propojek 336 při 1000 568 při 1000 A
Mechanické:
Standardní připojení M16 fáze 2xM12 fáze
Pro sběrnice maximální šířce mm
Stupeň krytí IP20 IP20
Stupeň znečistění 3
Sběrnice
Oblast připojení
Rozměry [mm]
Pojistky pojistkové odpínače
. 96
Pojistkové lištové odpínače LTS-LG vel
