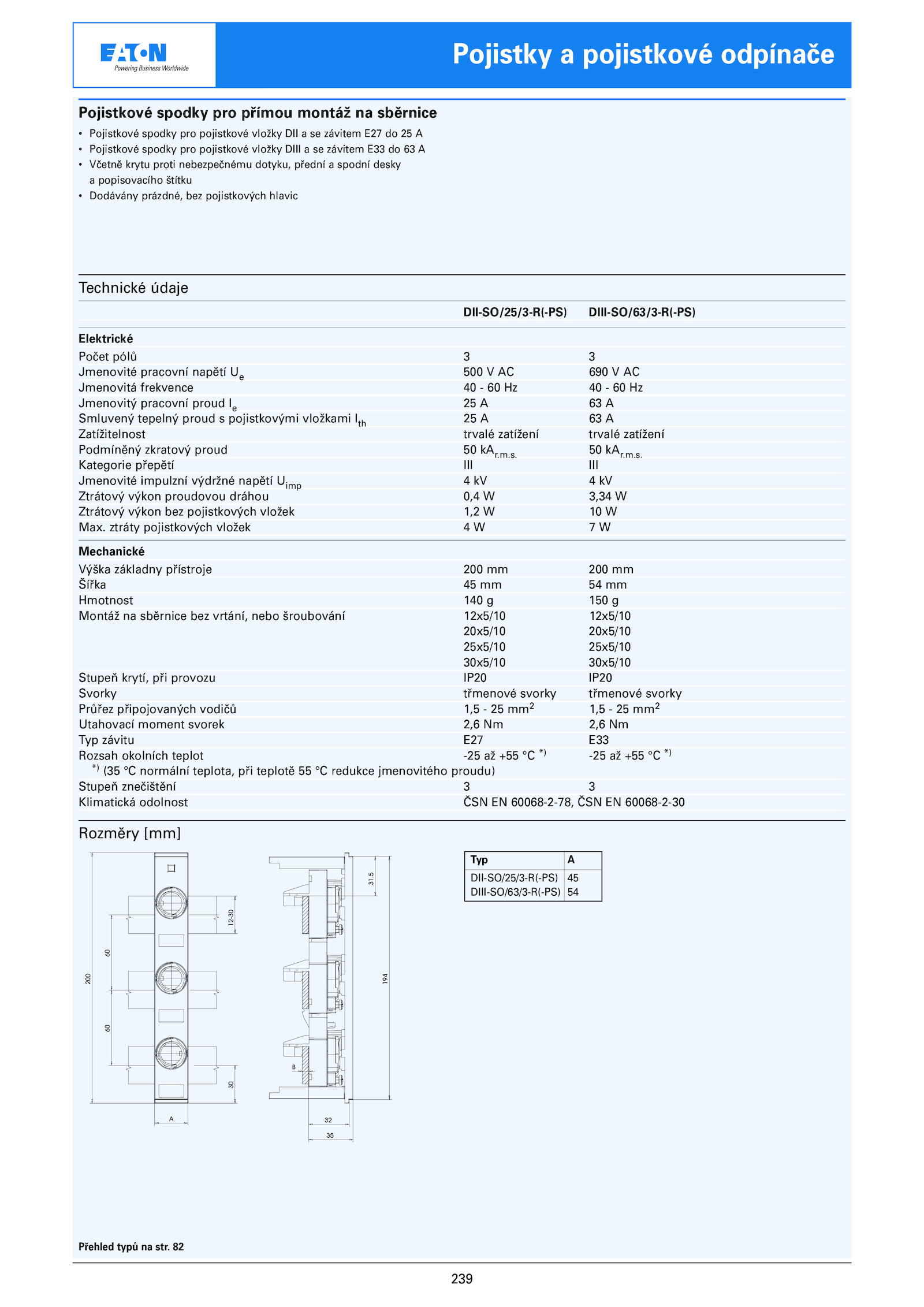

Pojistkové spodky pro přímou montáž sběrnice
DII-SO/25/3-R(-PS) DIII-SO/63/3-R(-PS)
Elektrické
Počet pólů 3
Jmenovité pracovní napětí 500 690 AC
Jmenovitá frekvence Hz
Jmenovitý pracovní proud A
Smluvený tepelný proud pojistkovými vložkami Ith A
Zatížitelnost trvalé zatížení trvalé zatížení
Podmíněný zkratový proud kAr.
Kategorie přepětí III III
Jmenovité impulzní výdržné napětí Uimp kV
Ztrátový výkon proudovou dráhou 0,4 3,34 W
Ztrátový výkon bez pojistkových vložek 1,2 W
Max.m. ztráty pojistkových vložek W
Mechanické
Výška základny přístroje 200 200 mm
Šířka mm
Hmotnost 140 150 g
Montáž sběrnice bez vrtání, nebo šroubování 12x5/10 12x5/10
20x5/10 20x5/10
25x5/10 25x5/10
30x5/10 30x5/10
Stupeň krytí, při provozu IP20 IP20
Svorky třmenové svorky třmenové svorky
Průřez připojovaných vodičů 1,5 mm2 1,5 mm2
Utahovací moment svorek 2,6 2,6 Nm
Typ závitu E27 E33
Rozsah okolních teplot -25 +55 -25 +55 *)
*) (35 normální teplota, při teplotě redukce jmenovitého proudu)
Stupeň znečištění 3
Klimatická odolnost ČSN 60068-2-78, ČSN 60068-2-30
Technické údaje
• Pojistkové spodky pro pojistkové vložky DII závitem E27 A
• Pojistkové spodky pro pojistkové vložky DIII závitem E33 A
• Včetně krytu proti nebezpečnému dotyku, přední spodní desky
a popisovacího štítku
• Dodávány prázdné, bez pojistkových hlavic
Rozměry [mm]
Typ A
DII-SO/25/3-R(-PS) 45
DIII-SO/63/3-R(-PS) 54
