tepelný proud
a Smluvený nevypínací proud
Int 1,05 Ie: h
b Smluvený vypínací proud
It 1,30 Ie: h
c 7,2 Ie: s
d I3: 0,1 s
e I3: 0,1 s
Ie: smluvený tepelný proud
I3: max. 66

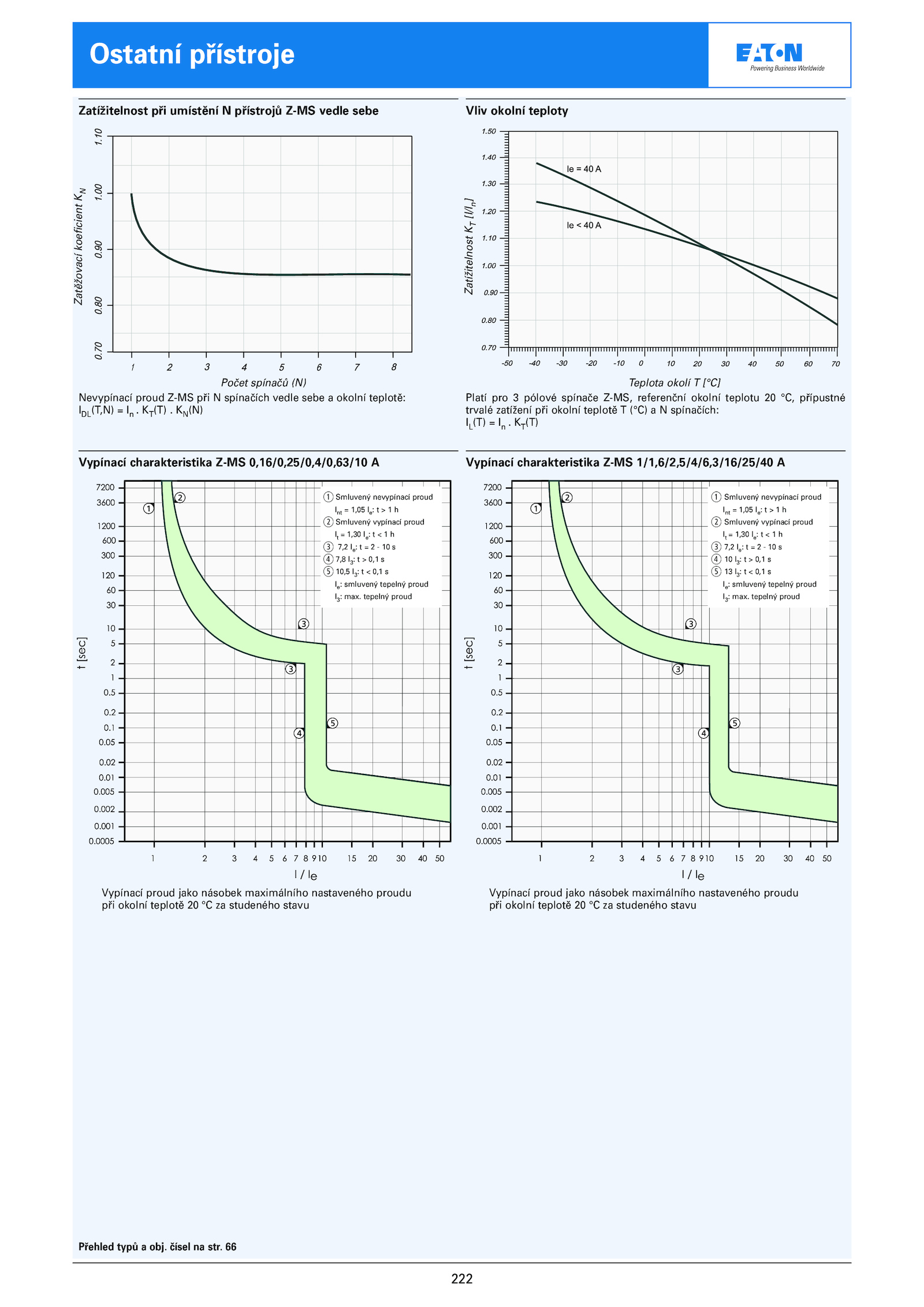

Vypínací charakteristika Z-MS 0,16/0,25/0,4/0,63/10 A
Vypínací proud jako násobek maximálního nastaveného proudu
při okolní teplotě studeného stavu
Vliv okolní teploty
Platí pro pólové spínače Z-MS, referenční okolní teplotu °C, přípustné
trvalé zatížení při okolní teplotě (°C) spínačích:
IL(T) KT(T)
Zatížitelnost při umístění přístrojů Z-MS vedle sebe
Nevypínací proud Z-MS při spínačích vedle sebe okolní teplotě:
IDL(T,N) KT(T) KN(N)
Vypínací charakteristika Z-MS 1/1,6/2,5/4/6,3/16/25/40 A
Vypínací proud jako násobek maximálního nastaveného proudu
při okolní teplotě studeného stavu
Počet spínačů (N) Teplota okolí [°C]
Zatěžovací
koeficient
K
N
Zatížitelnost
K
T
[I/I
n
]
a Smluvený nevypínací proud
Int 1,05 Ie: h
b Smluvený vypínací proud
It 1,30 Ie: h
c 7,2 Ie: s
d 7,8 I3: 0,1 s
e 10,5 I3: 0,1 s
Ie: smluvený tepelný proud
I3: max.222
Přehled typů obj. tepelný proud
