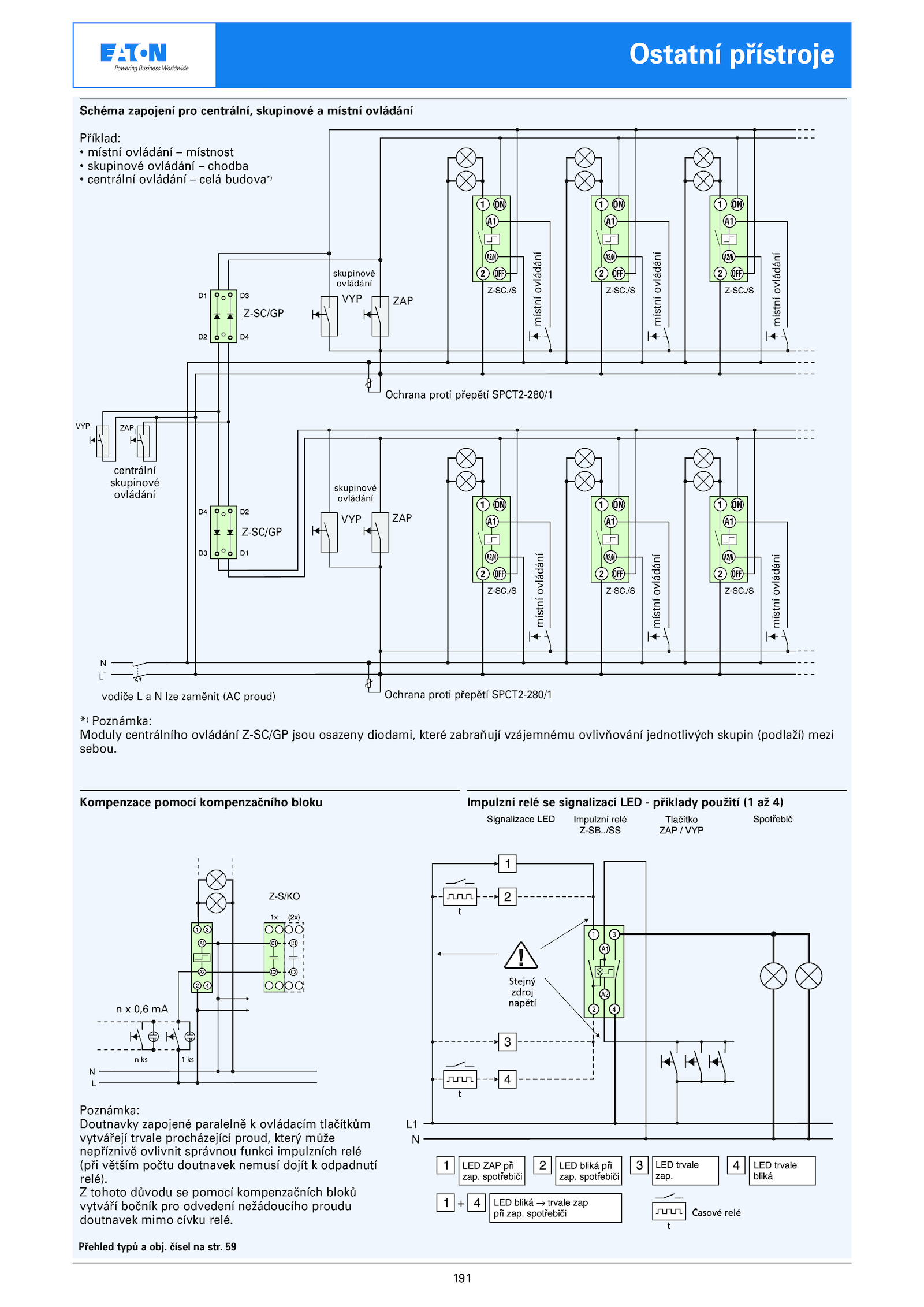

Schéma zapojení pro centrální, skupinové místní ovládání
Kompenzace pomocí kompenzačního bloku Impulzní relé signalizací LED příklady použití 4)
místní
ovládání
místní
ovládání
místní
ovládání
Ochrana proti přepětí SPCT2-280/1
centrální
skupinové
ovládání
místní
ovládání
místní
ovládání
místní
ovládání
Ochrana proti přepětí SPCT2-280/1
VYP
VYP ZAP
Příklad:
• místní ovládání místnost
• skupinové ovládání chodba
• centrální ovládání celá budova*)
L
vodiče lze zaměnit (AC proud)
Z-SC/GP
Z-SC/GP
VYP
ZAP
skupinové
ovládání
*) Poznámka:
Moduly centrálního ovládání Z-SC/GP jsou osazeny diodami, které zabraňují vzájemnému ovlivňování jednotlivých skupin (podlaží) mezi
sebou.
skupinové
ovládání
ZAP
.
n 0,6 mA
Poznámka:
Doutnavky zapojené paralelně ovládacím tlačítkům
vytvářejí trvale procházející proud, který může
nepříznivě ovlivnit správnou funkci impulzních relé
(při větším počtu doutnavek nemusí dojít odpadnutí
relé). čísel str.
Z tohoto důvodu pomocí kompenzačních bloků
vytváří bočník pro odvedení nežádoucího proudu
doutnavek mimo cívku relé.191
