Spínací jednotka skládá jedné
nebo několika spínacích jednotek jedním nebo dvěma vzájemně
nezávislými kontakty dvojitým přerušením.
Vlastní spínač skládá otočného ústrojí spínací jednotky. 58
Ostatní přístroje
. Propojení sousedních
spínacích svorek realizováno zalisované části spínače (přepínač
voltmetru Z-DSV). motorové spínače garážových vrat, ventilátory, elektricky ovládané
žaluzie, regulace topení (ohřevu), osvětlovací tělesa, přístrojové spínače,
atd.
• Aplikace:
Např..183

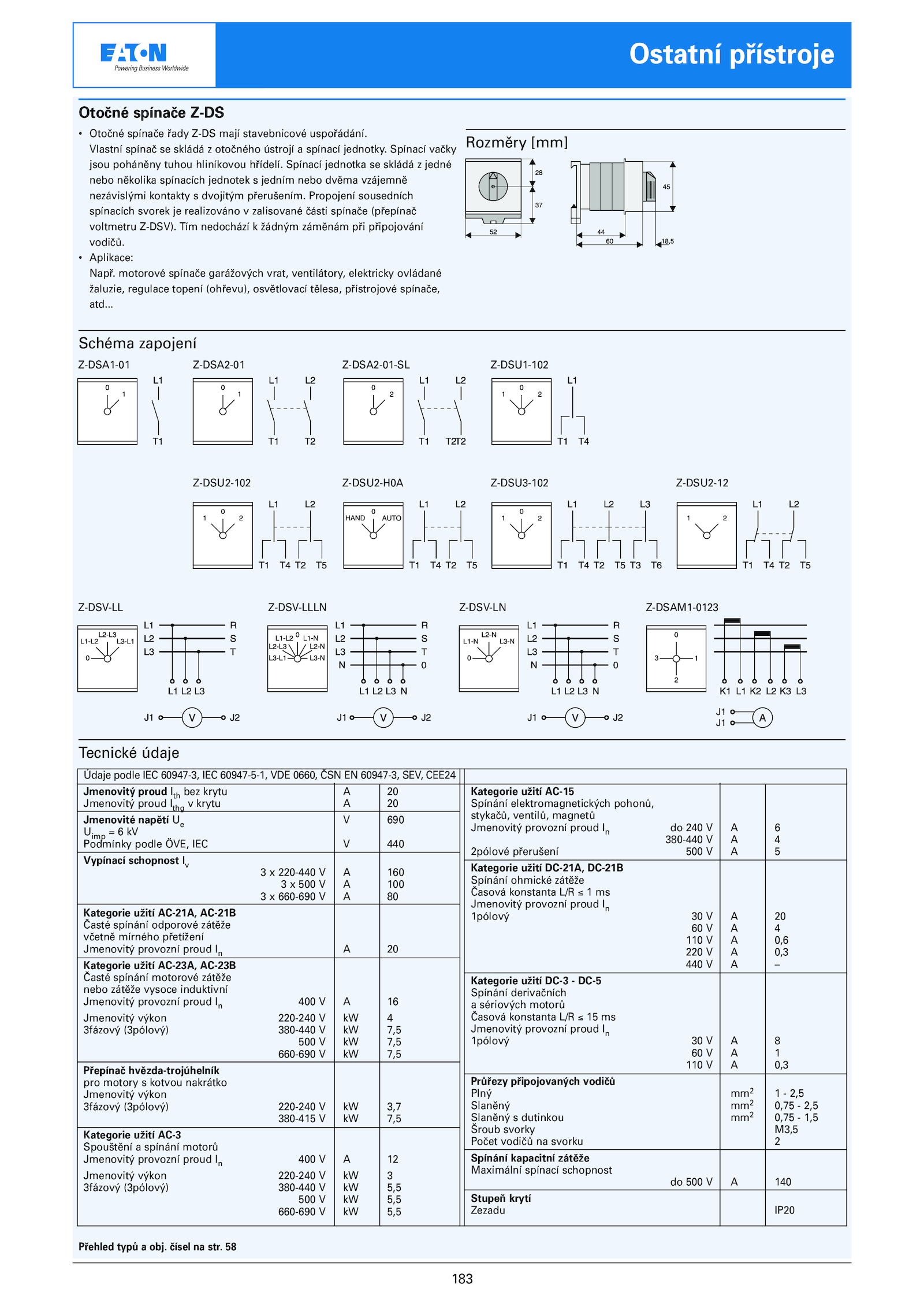

Otočné spínače Z-DS
• Otočné spínače řady Z-DS mají stavebnicové uspořádání.
Tecnické údaje
Rozměry [mm]
Schéma zapojení
Z-DSA1-01 Z-DSA2-01 Z-DSA2-01-SL Z-DSU1-102 Z-DSU1-H0A
Z-DSU1-T0N Z-DSU2-102 Z-DSU2-H0A Z-DSU3-102 Z-DSU2-12
Z-DSV-LL Z-DSV-LLLN Z-DSV-LN Z-DSAM1-0123
Údaje podle IEC 60947-3, IEC 60947-5-1, VDE 0660, ČSN 60947-3, SEV, CEE24
Jmenovitý proud Ith bez krytu 20
Jmenovitý proud Ithg krytu 20
Jmenovité napětí 690
Uimp kV
Podmínky podle ÖVE, IEC 440
Vypínací schopnost Iv
3 220-440 160
3 500 100
3 660-690 80
Kategorie užití AC-21A, AC-21B
Časté spínání odporové zátěže
včetně mírného přetížení
Jmenovitý provozní proud 20
Kategorie užití AC-23A, AC-23B
Časté spínání motorové zátěže
nebo zátěže vysoce induktivní
Jmenovitý provozní proud 400 16
Jmenovitý výkon 220-240 4
3fázový (3pólový) 380-440 7,5
500 7,5
660-690 7,5
Přepínač hvězda-trojúhelník
pro motory kotvou nakrátko
Jmenovitý výkon
3fázový (3pólový) 220-240 3,7
380-415 7,5
Kategorie užití AC-3
Spouštění spínání motorů
Jmenovitý provozní proud 400 12
Jmenovitý výkon 220-240 3
3fázový (3pólový) 380-440 5,5
500 5,5
660-690 5,5
Kategorie užití AC-15
Spínání elektromagnetických pohonů,
stykačů, ventilů, magnetů
Jmenovitý provozní proud 240 6
380-440 4
2pólové přerušení 500 5
Kategorie užití DC-21A, DC-21B
Spínání ohmické zátěže
Časová konstanta L/R ms
Jmenovitý provozní proud In
1pólový 20
60 4
110 0,6
220 0,3
440 –
Kategorie užití DC-3 DC-5
Spínání derivačních
a sériových motorů
Časová konstanta L/R ms
Jmenovitý provozní proud In
1pólový 8
60 1
110 0,3
Průřezy připojovaných vodičů
Plný mm2 2,5
Slaněný mm2 0,75 2,5
Slaněný dutinkou mm2 0,75 1,5
Šroub svorky M3,5
Počet vodičů svorku 2
Spínání kapacitní zátěže
Maximální spínací schopnost
do 500 140
Stupeň krytí
Zezadu IP20
Přehled typů obj. čísel str. Tím nedochází žádným záměnám při připojování
vodičů.. Spínací vačky
jsou poháněny tuhou hliníkovou hřídelí
