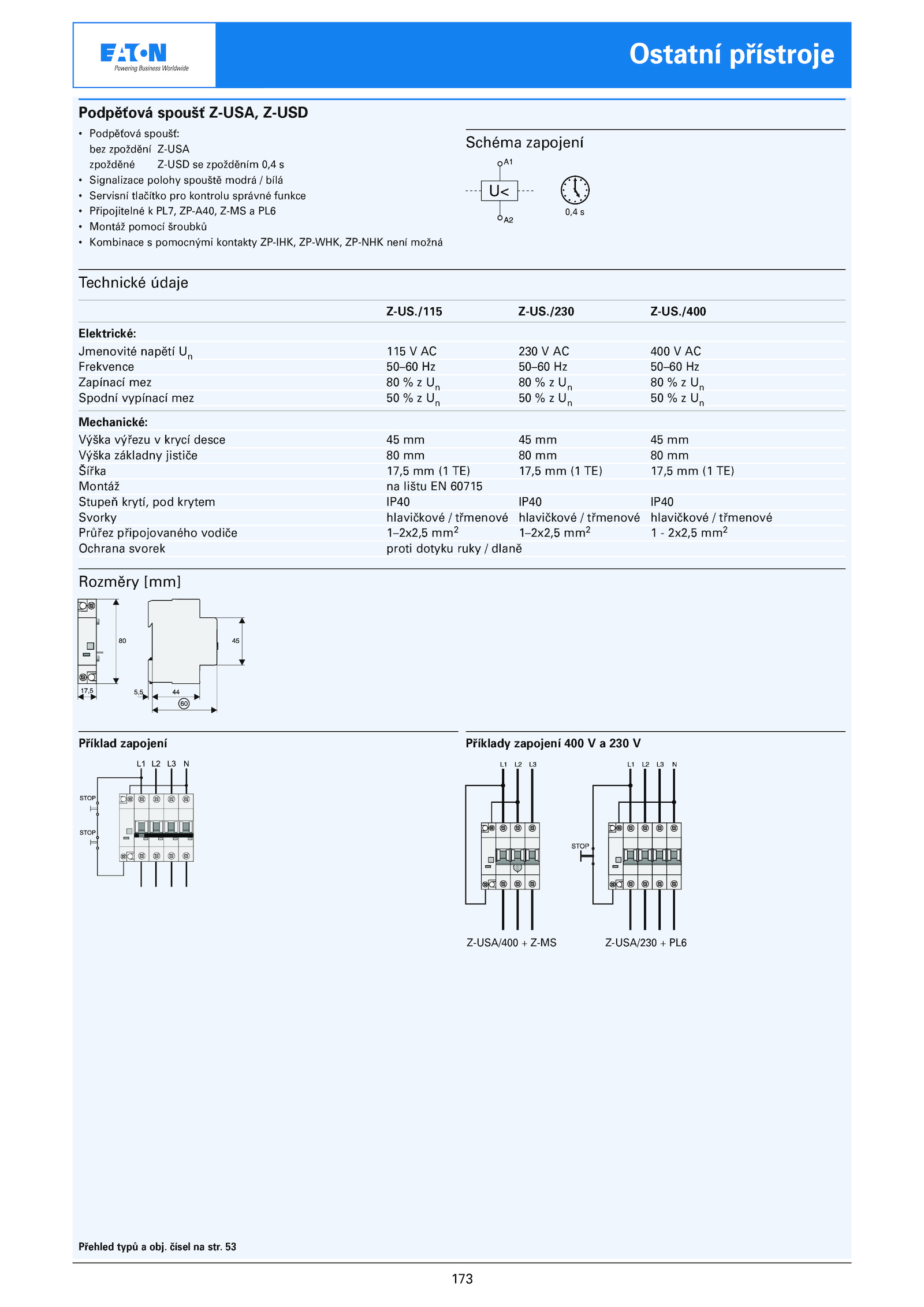

53 Ostatní přístroje ./400 Elektrické: Jmenovité napětí 115 230 400 AC Frekvence 50–60 50–60 50–60 Hz Zapínací mez Un Spodní vypínací mez Un Mechanické: Výška výřezu krycí desce mm Výška základny jističe mm Šířka 17,5 TE) 17,5 TE) 17,5 TE) Montáž lištu 60715 Stupeň krytí, pod krytem IP40 IP40 IP40 Svorky hlavičkové třmenové hlavičkové třmenové hlavičkové třmenové Průřez připojovaného vodiče 1–2x2,5 mm2 1–2x2,5 mm2 2x2,5 mm2 Ochrana svorek proti dotyku ruky dlaně Schéma zapojení Rozměry [mm] 0,4 s Přehled typů obj.173 Příklady zapojení 400 230 V Příklad zapojení Z-USA/400 Z-MS Z-USA/230 PL6 Podpěťová spoušť Z-USA, Z-USD • Podpěťová spoušť: bez zpoždění Z-USA zpožděné Z-USD zpožděním 0,4 s • Signalizace polohy spouště modrá bílá • Servisní tlačítko pro kontrolu správné funkce • Připojitelné PL7, ZP-A40, Z-MS PL6 • Montáž pomocí šroubků • Kombinace pomocnými kontakty ZP-IHK, ZP-WHK, ZP-NHK není možná Technické údaje Z-US./230 Z-US. čísel str./115 Z-US
