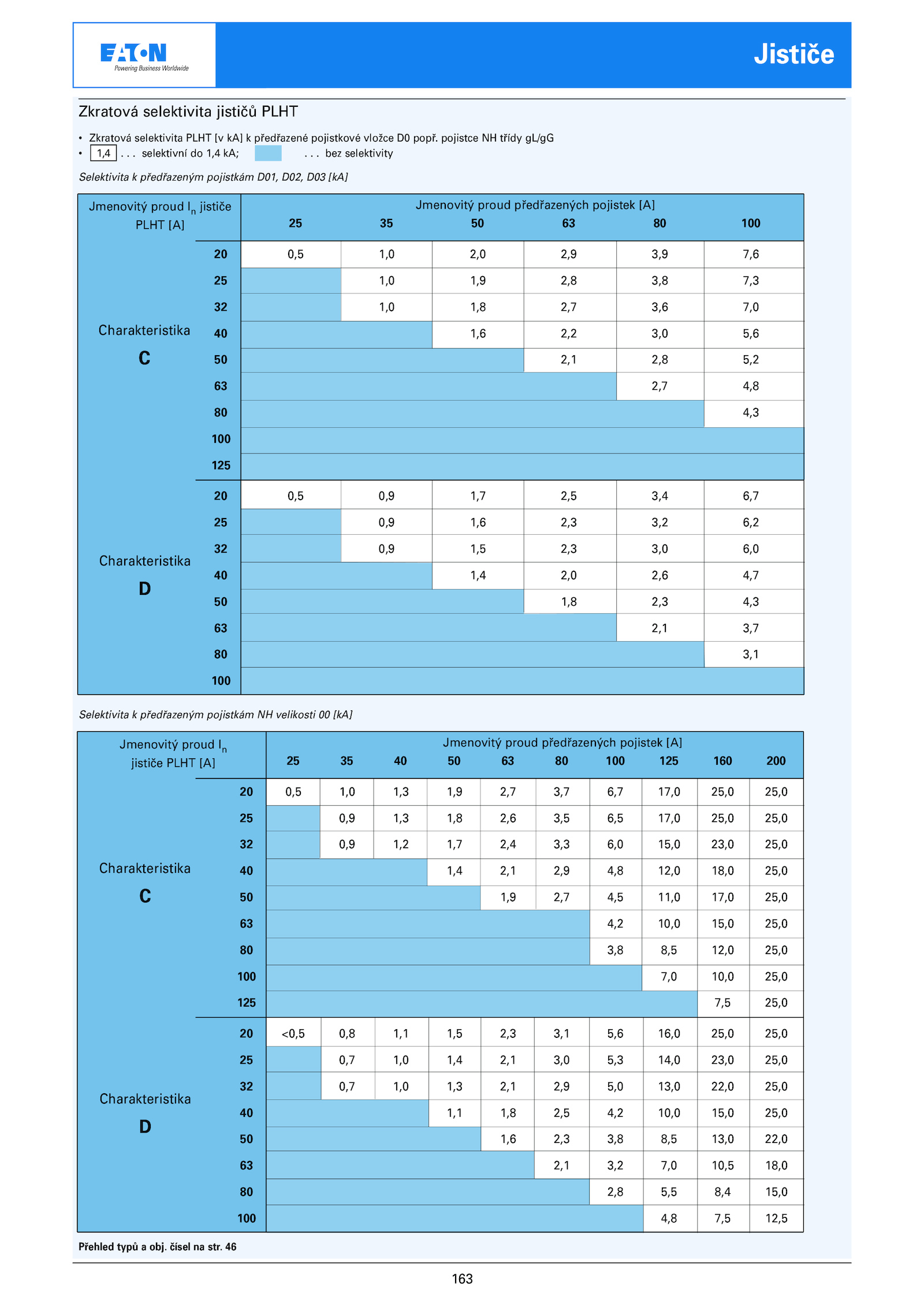

Zkratová selektivita jističů PLHT
• Zkratová selektivita PLHT kA] předřazené pojistkové vložce popř. 46
Jističe
. čísel str. pojistce třídy gL/gG
• selektivní 1,4 kA; bez selektivity
Selektivita předřazeným pojistkám D01, D02, D03 [kA]
1,4
Selektivita předřazeným pojistkám velikosti [kA]
25 100
20 0,5 1,0 2,0 2,9 3,9 7,6
25 1,0 1,9 2,8 3,8 7,3
32 1,0 1,8 2,7 3,6 7,0
40 1,6 2,2 3,0 5,6
50 2,1 2,8 5,2
63 2,7 4,8
80 4,3
100
125
20 0,5 0,9 1,7 2,5 3,4 6,7
25 0,9 1,6 2,3 3,2 6,2
32 0,9 1,5 2,3 3,0 6,0
40 1,4 2,0 2,6 4,7
50 1,8 2,3 4,3
63 2,1 3,7
80 3,1
100
Jmenovitý proud předřazených pojistek [A]
Jmenovitý proud jističe
PLHT [A]
Charakteristika
C
Charakteristika
D
25 100 125 160 200
20 0,5 1,0 1,3 1,9 2,7 3,7 6,7 17,0 25,0 25,0
25 0,9 1,3 1,8 2,6 3,5 6,5 17,0 25,0 25,0
32 0,9 1,2 1,7 2,4 3,3 6,0 15,0 23,0 25,0
40 1,4 2,1 2,9 4,8 12,0 18,0 25,0
50 1,9 2,7 4,5 11,0 17,0 25,0
63 4,2 10,0 15,0 25,0
80 3,8 8,5 12,0 25,0
100 7,0 10,0 25,0
125 7,5 25,0
20 <0,5 0,8 1,1 1,5 2,3 3,1 5,6 16,0 25,0 25,0
25 0,7 1,0 1,4 2,1 3,0 5,3 14,0 23,0 25,0
32 0,7 1,0 1,3 2,1 2,9 5,0 13,0 22,0 25,0
40 1,1 1,8 2,5 4,2 10,0 15,0 25,0
50 1,6 2,3 3,8 8,5 13,0 22,0
63 2,1 3,2 7,0 10,5 18,0
80 2,8 5,5 8,4 15,0
100 4,8 7,5 12,5
Jmenovitý proud předřazených pojistek [A]
Jmenovitý proud In
jističe PLHT [A]
Charakteristika
C
Charakteristika
D
Přehled typů obj
