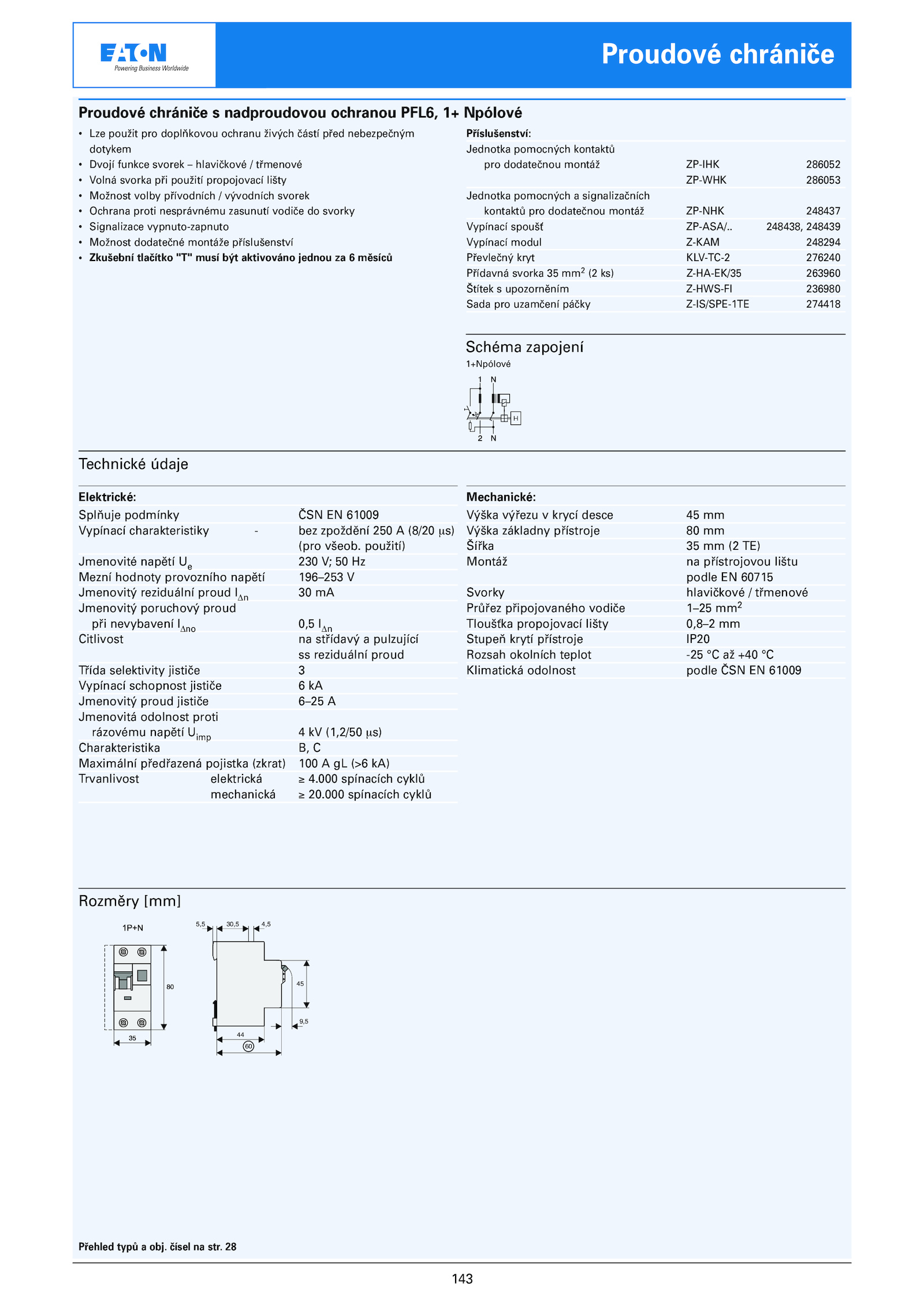

Proudové chrániče nadproudovou ochranou PFL6, Npólové
• Lze použit pro doplňkovou ochranu živých částí před nebezpečným
dotykem
• Dvojí funkce svorek hlavičkové třmenové
• Volná svorka při použití propojovací lišty
• Možnost volby přívodních vývodních svorek
• Ochrana proti nesprávnému zasunutí vodiče svorky
• Signalizace vypnuto-zapnuto
• Možnost dodatečné montáže příslušenství
• Zkušební tlačítko "T" musí být aktivováno jednou měsíců
Příslušenství:
Jednotka pomocných kontaktů
pro dodatečnou montáž ZP-IHK 286052
ZP-WHK 286053
Jednotka pomocných signalizačních
kontaktů pro dodatečnou montáž ZP-NHK 248437
Vypínací spoušť ZP-ASA/.000 spínacích cyklů
Mechanické:
Výška výřezu krycí desce mm
Výška základny přístroje mm
Šířka TE)
Montáž přístrojovou lištu
podle 60715
Svorky hlavičkové třmenové
Průřez připojovaného vodiče 1–25 mm2
Tloušťka propojovací lišty 0,8–2 mm
Stupeň krytí přístroje IP20
Rozsah okolních teplot -25 +40 °C
Klimatická odolnost podle ČSN 61009
Schéma zapojení
1+Npólové
Rozměry [mm]
45
9,5
30,5
44
60
5,5 4,5
Přehled typů obj. 248438, 248439
Vypínací modul Z-KAM 248294
Převlečný kryt KLV-TC-2 276240
Přídavná svorka mm2 ks) Z-HA-EK/35 263960
Štítek upozorněním Z-HWS-FI 236980
Sada pro uzamčení páčky Z-IS/SPE-1TE 274418
Technické údaje
Elektrické:
Splňuje podmínky ČSN 61009
Vypínací charakteristiky bez zpoždění 250 (8/20 μs)
(pro všeob. 28
Proudové chrániče
. čísel str..000 spínacích cyklů
mechanická 20. použití)
Jmenovité napětí 230 Hz
Mezní hodnoty provozního napětí 196–253 V
Jmenovitý reziduální proud IDn mA
Jmenovitý poruchový proud
při nevybavení IDno 0,5 IDn
Citlivost střídavý pulzující
ss reziduální proud
Třída selektivity jističe 3
Vypínací schopnost jističe kA
Jmenovitý proud jističe 6–25 A
Jmenovitá odolnost proti
rázovému napětí Uimp (1,2/50 μs)
Charakteristika C
Maximální předřazená pojistka (zkrat) 100 (>6 kA)
Trvanlivost elektrická 4
