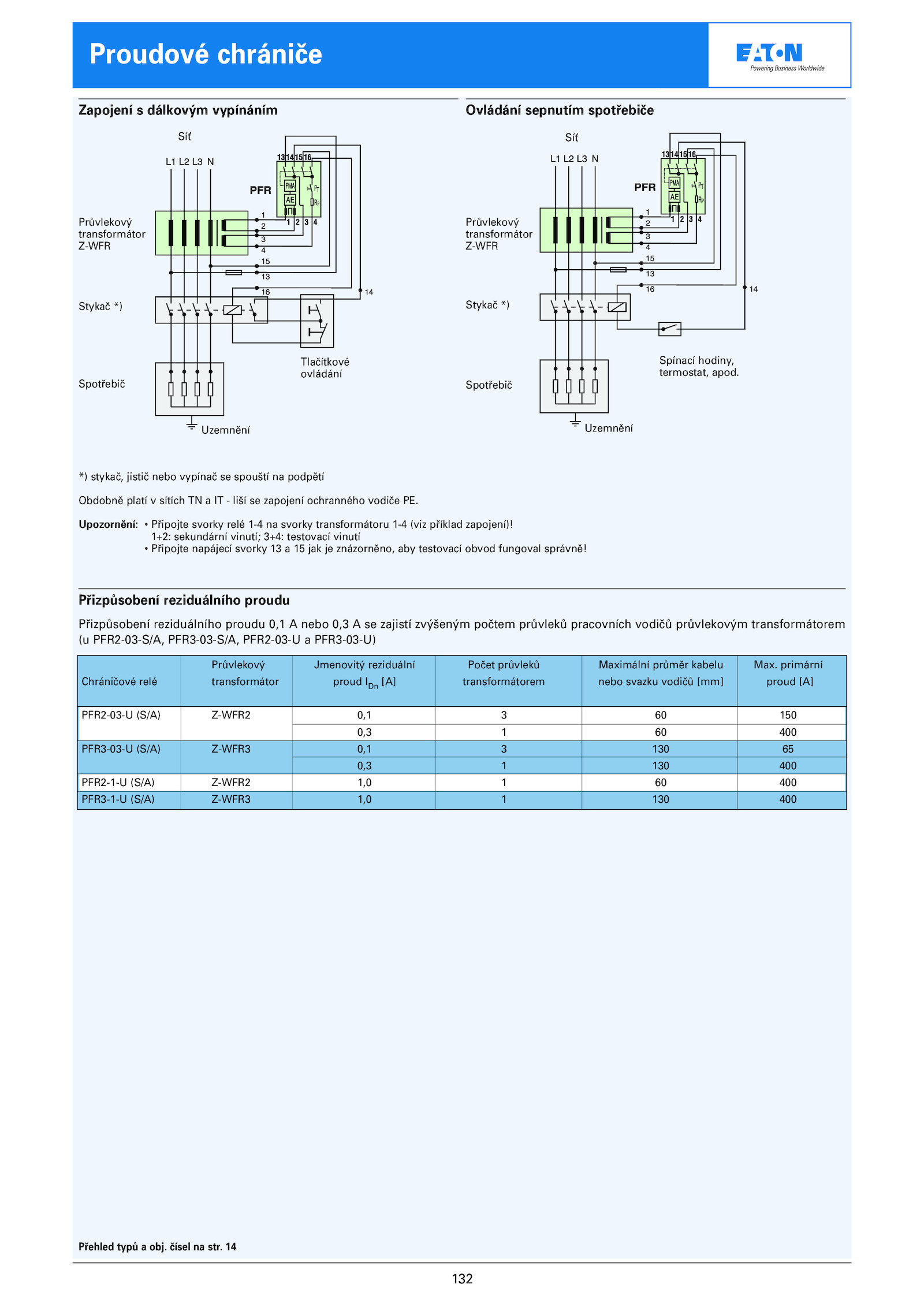

Proudové chrániče
.
Upozornění: Připojte svorky relé 1-4 svorky transformátoru 1-4 (viz příklad zapojení)!
1+2: sekundární vinutí; 3+4: testovací vinutí
• Připojte napájecí svorky jak znázorněno, aby testovací obvod fungoval správně!
Přehled typů obj. čísel str.132
Přizpůsobení reziduálního proudu
Průvlekový Jmenovitý reziduální Počet průvleků Maximální průměr kabelu Max.
*) stykač, jistič nebo vypínač spouští podpětí
Obdobně platí sítích liší zapojení ochranného vodiče PE. primární
Chráničové relé transformátor proud IDn [A] transformátorem nebo svazku vodičů [mm] proud [A]
PFR2-03-U (S/A) Z-WFR2 0,1 150
0,3 400
PFR3-03-U (S/A) Z-WFR3 0,1 130 65
0,3 130 400
PFR2-1-U (S/A) Z-WFR2 1,0 400
PFR3-1-U (S/A) Z-WFR3 1,0 130 400
Přizpůsobení reziduálního proudu 0,1 nebo 0,3 zajistí zvýšeným počtem průvleků pracovních vodičů průvlekovým transformátorem
(u PFR2-03-S/A, PFR3-03-S/A, PFR2-03-U PFR3-03-U)
Zapojení dálkovým vypínáním Ovládání sepnutím spotřebiče
Síť
Průvlekový
transformátor
Z-WFR
Stykač *)
Spotřebič
Uzemnění
Tlačítkové
ovládání
Síť
Průvlekový
transformátor
Z-WFR
Stykač *)
Spotřebič
Uzemnění
Spínací hodiny,
termostat, apod
