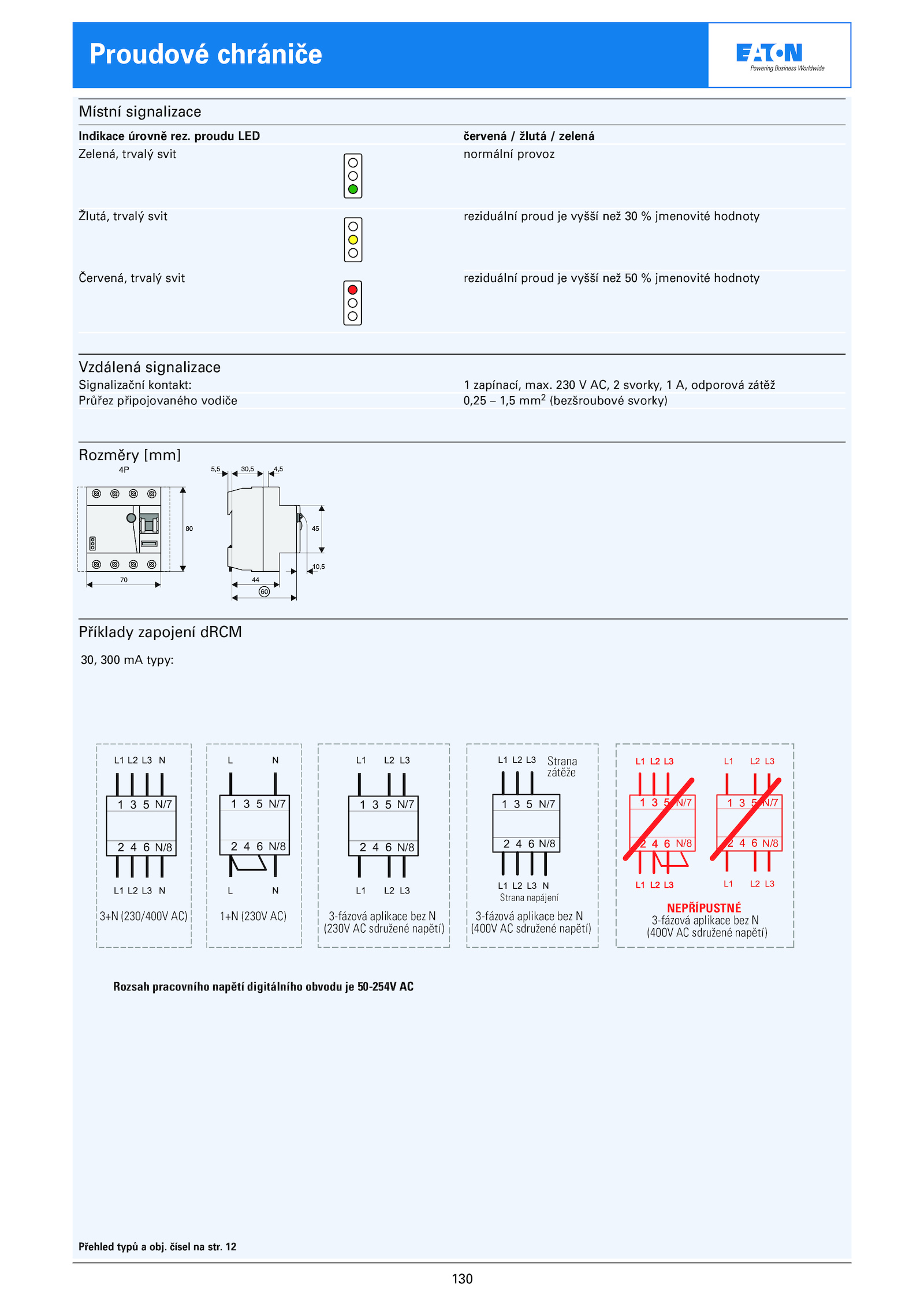

Poznámky redaktora
proudu LED červená žlutá zelená
Zelená, trvalý svit normální provoz
Žlutá, trvalý svit reziduální proud vyšší než jmenovité hodnoty
Červená, trvalý svit reziduální proud vyšší než jmenovité hodnoty
Vzdálená signalizace
Signalizační kontakt: zapínací, max. 230 AC, svorky, odporová zátěž
Průřez připojovaného vodiče 0,25 1,5 mm2 (bezšroubové svorky)
Proudové chrániče
Příklady zapojení dRCM
3+N (230/400V AC)
Rozsah pracovního napětí digitálního obvodu 50-254V AC
30, 300mA typy:
1+N (230V AC) 3-fázová aplikace bez N
(230V sdružené napětí)
3-fázová aplikace bez N
(400V sdružené napětí)
NEPŘÍPUSTNÉ
3-fázová aplikace bez N
(400V sdružené napětí)
N/7
N/8
N/7
N/8
N/7
N/8
N/7
N/8
N/7
N/8
Strana
zátěže
Strana napájení
N/8
N/7
30, 300 typy:
. čísel str.130
Přehled typů obj. 12
Rozměry [mm]
Místní signalizace
Indikace úrovně rez
