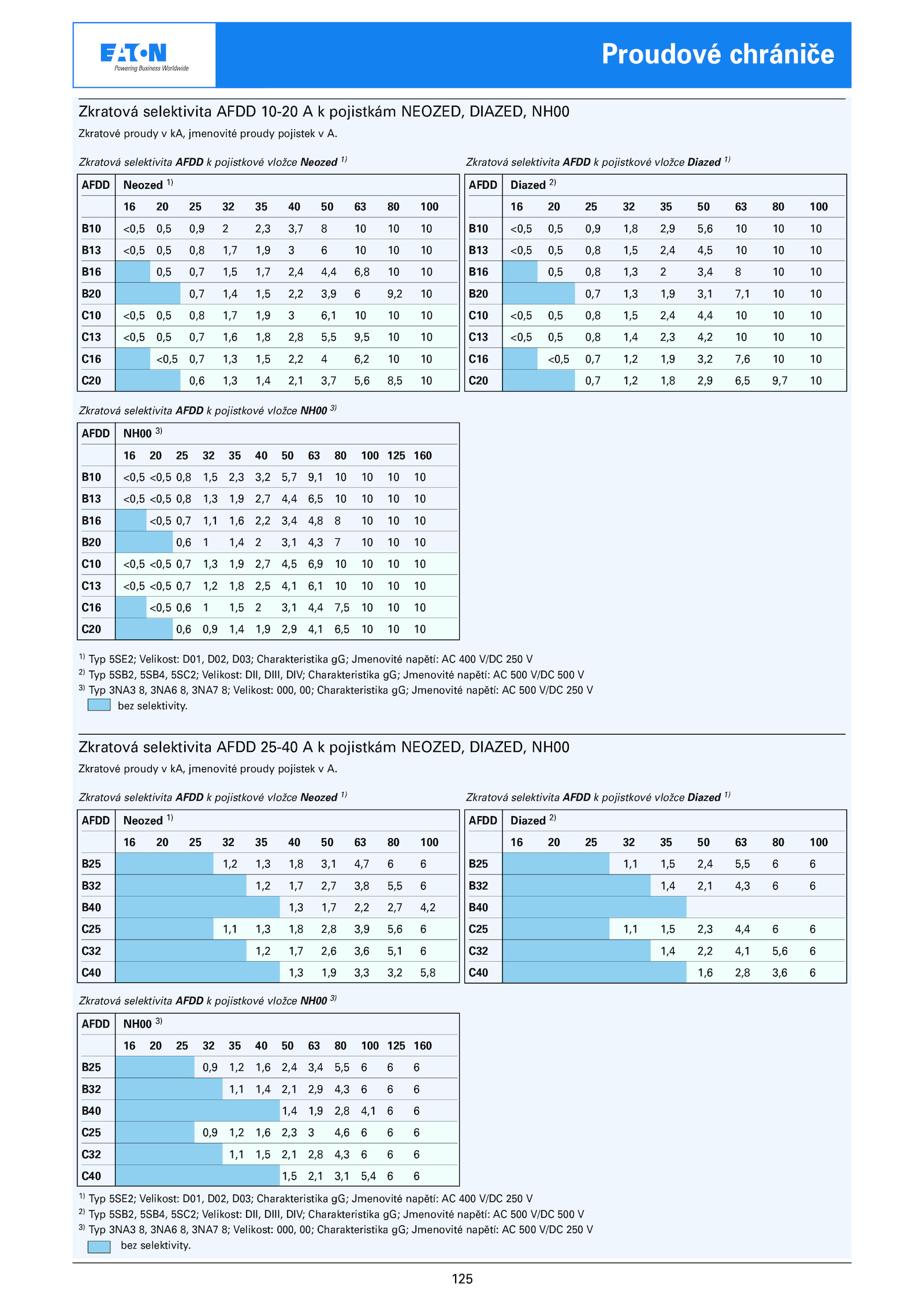

Proudové chrániče
Zkratová selektivita AFDD 10-20 pojistkám NEOZED, DIAZED, NH00
Zkratové proudy kA, jmenovité proudy pojistek A.
Zkratová selektivita AFDD pojistkové vložce Neozed 1)
AFDD Neozed 1)
16 100
B10 <0,5 0,5 0,9 2,3 3,7 10
B13 <0,5 0,5 0,8 1,7 1,9 10
B16 0,5 0,7 1,5 1,7 2,4 4,4 6,8 10
B20 0,7 1,4 1,5 2,2 3,9 9,2 10
C10 <0,5 0,5 0,8 1,7 1,9 6,1 10
C13 <0,5 0,5 0,7 1,6 1,8 2,8 5,5 9,5 10
C16 <0,5 0,7 1,3 1,5 2,2 6,2 10
C20 0,6 1,3 1,4 2,1 3,7 5,6 8,5 10
Zkratová selektivita AFDD pojistkové vložce Diazed 1)
AFDD Diazed 2)
16 100
B10 <0,5 0,5 0,9 1,8 2,9 5,6 10
B13 <0,5 0,5 0,8 1,5 2,4 4,5 10
B16 0,5 0,8 1,3 3,4 10
B20 0,7 1,3 1,9 3,1 7,1 10
C10 <0,5 0,5 0,8 1,5 2,4 4,4 10
C13 <0,5 0,5 0,8 1,4 2,3 4,2 10
C16 <0,5 0,7 1,2 1,9 3,2 7,6 10
C20 0,7 1,2 1,8 2,9 6,5 9,7 10
1) Typ 5SE2; Velikost: D01, D02, D03; Charakteristika gG; Jmenovité napětí: 400 V/DC 250 V
2) Typ 5SB2, 5SB4, 5SC2; Velikost: DII, DIII, DIV; Charakteristika gG; Jmenovité napětí: 500 V/DC 500 V
3) Typ 3NA3 3NA6 3NA7 Velikost: 000, 00; Charakteristika gG; Jmenovité napětí: 500 V/DC 250 V
bez selektivity.
Zkratová selektivita AFDD pojistkové vložce NH00 3)
AFDD NH00 3)
16 100 125 160
B10 <0,5 <0,5 0,8 1,5 2,3 3,2 5,7 9,1 10
B13 <0,5 <0,5 0,8 1,3 1,9 2,7 4,4 6,5 10
B16 <0,5 0,7 1,1 1,6 2,2 3,4 4,8 10
B20 0,6 1,4 3,1 4,3 10
C10 <0,5 <0,5 0,7 1,3 1,9 2,7 4,5 6,9 10
C13 <0,5 <0,5 0,7 1,2 1,8 2,5 4,1 6,1 10
C16 <0,5 0,6 1,5 3,1 4,4 7,5 10
C20 0,6 0,9 1,4 1,9 2,9 4,1 6,5 10
Zkratová selektivita AFDD 25-40 pojistkám NEOZED, DIAZED, NH00
Zkratové proudy kA, jmenovité proudy pojistek A.
Zkratová selektivita AFDD pojistkové vložce NH00 3)
AFDD NH00 3)
16 100 125 160
B25 0,9 1,2 1,6 2,4 3,4 5,5 6
B32 1,1 1,4 2,1 2,9 4,3 6
B40 1,4 1,9 2,8 4,1 6
C25 0,9 1,2 1,6 2,3 4,6 6
C32 1,1 1,5 2,1 2,8 4,3 6
C40 1,5 2,1 3,1 5,4.
Zkratová selektivita AFDD pojistkové vložce Neozed 1)
AFDD Neozed 1)
16 100
B25 1,2 1,3 1,8 3,1 4,7 6
B32 1,2 1,7 2,7 3,8 5,5 6
B40 1,3 1,7 2,2 2,7 4,2
C25 1,1 1,3 1,8 2,8 3,9 5,6 6
C32 1,2 1,7 2,6 3,6 5,1 6
C40 1,3 1,9 3,3 3,2 5,8
AFDD Diazed 2)
16 100
B25 1,1 1,5 2,4 5,5 6
B32 1,4 2,1 4,3 6
B40
C25 1,1 1,5 2,3 4,4 6
C32 1,4 2,2 4,1 5,6 6
C40 1,6 2,8 3,6 6
Zkratová selektivita AFDD pojistkové vložce Diazed 1)
1) Typ 5SE2; Velikost: D01, D02, D03; Charakteristika gG; Jmenovité napětí: 400 V/DC 250 V
2) Typ 5SB2, 5SB4, 5SC2; Velikost: DII, DIII, DIV; Charakteristika gG; Jmenovité napětí: 500 V/DC 500 V
3) Typ 3NA3 3NA6 3NA7 Velikost: 000, 00; Charakteristika gG; Jmenovité napětí: 500 V/DC 250 V
bez selektivity
