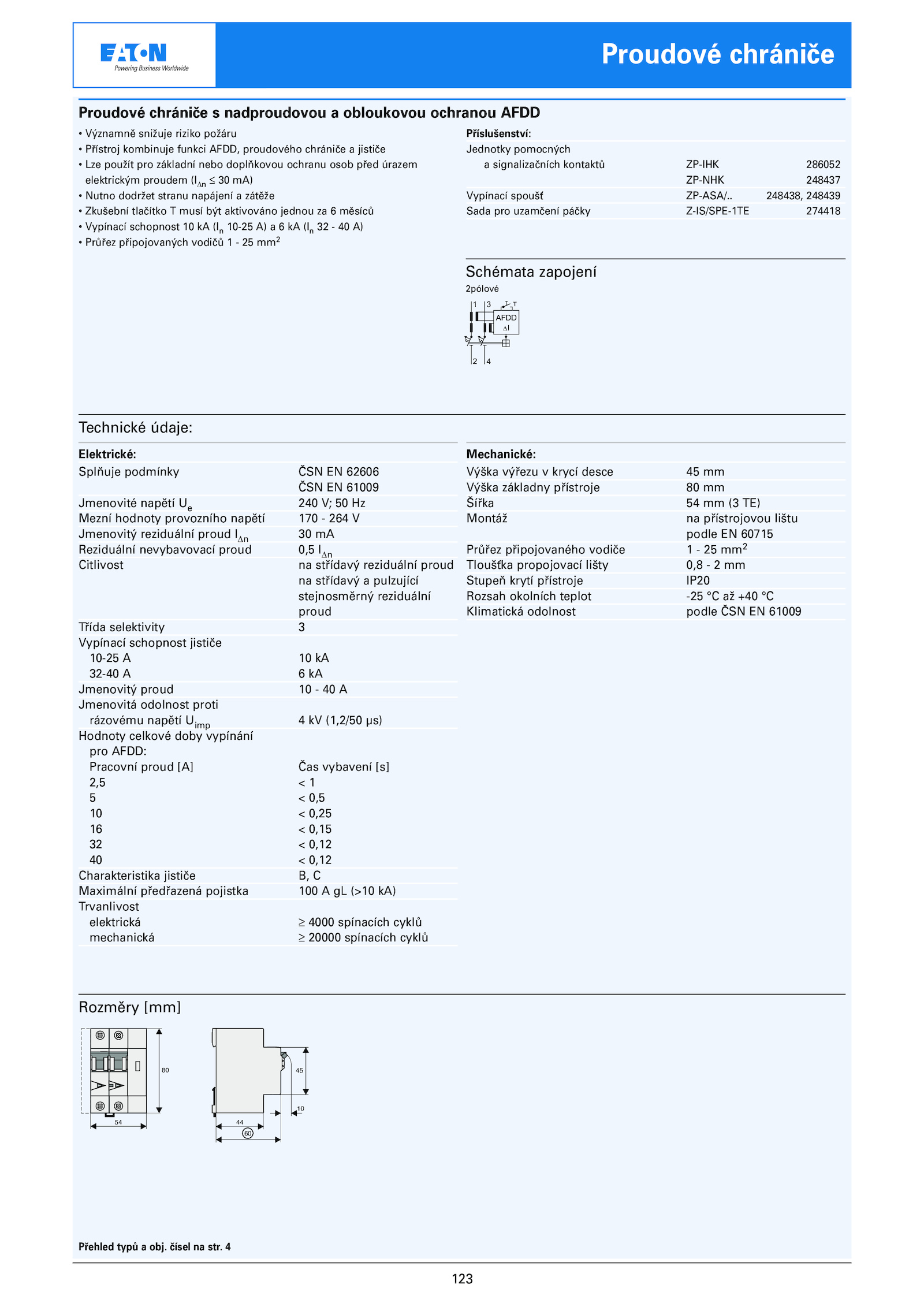

Proudové chrániče
Proudové chrániče nadproudovou obloukovou ochranou AFDD
• Významně snižuje riziko požáru
• Přístroj kombinuje funkci AFDD, proudového chrániče jističe
• Lze použít pro základní nebo doplňkovou ochranu osob před úrazem
elektrickým proudem (I∆n mA)
• Nutno dodržet stranu napájení zátěže
• Zkušební tlačítko musí být aktivováno jednou měsíců
• Vypínací schopnost (In 10-25 (In A)
• Průřez připojovaných vodičů mm2
Příslušenství:
Jednotky pomocných
a signalizačních kontaktů ZP-IHK 286052
ZP-NHK 248437
Vypínací spoušť ZP-ASA/. čísel str. 4
Rozměry [mm]
54
80 45
10
44
60
. 248438, 248439
Sada pro uzamčení páčky Z-IS/SPE-1TE 274418
Technické údaje:
Elektrické:
Splňuje podmínky ČSN 62606
ČSN 61009
Jmenovité napětí 240 Hz
Mezní hodnoty provozního napětí 170 264 V
Jmenovitý reziduální proud I∆n mA
Reziduální nevybavovací proud 0,5 I∆n
Citlivost střídavý reziduální proud
na střídavý pulzující
stejnosměrný reziduální
proud
Třída selektivity 3
Vypínací schopnost jističe
10-25 kA
32-40 kA
Jmenovitý proud A
Jmenovitá odolnost proti
rázovému napětí Uimp (1,2/50 µs)
Hodnoty celkové doby vypínání
pro AFDD:
Pracovní proud [A] Čas vybavení [s]
2,5 1
5 0,5
10 0,25
16 0,15
32 0,12
40 0,12
Charakteristika jističe C
Maximální předřazená pojistka 100 (>10 kA)
Trvanlivost
elektrická 4000 spínacích cyklů
mechanická 20000 spínacích cyklů
Mechanické:
Výška výřezu krycí desce mm
Výška základny přístroje mm
Šířka TE)
Montáž přístrojovou lištu
podle 60715
Průřez připojovaného vodiče mm2
Tloušťka propojovací lišty 0,8 mm
Stupeň krytí přístroje IP20
Rozsah okolních teplot -25 +40 °C
Klimatická odolnost podle ČSN 61009
Schémata zapojení
2pólové
1
2
3
4
T
DI
AFDD
Přehled typů obj.
