V ta-
bulce příklad minimálních průřezů pro prv-
ní (B) a první druhý (B+C) stupeň ochrany
proti přepětí bázi jiskřiště.
Uvedená pravidla platí pro měděné vodi-
če.com
http://www.
Shrnutí
Přepětí způsobené přechodovými jevy
může velmi znepříjemnit život.cz@oez. třeba se
při vypracovávání návrhu zamyslet a poku-
sit eliminovat účinky indukovaného napě-
tí a snížit případné škody nejnižší míru.
Další informace lze získat technické podpo-
ře pro modulární přístroje Minia:
tel.oez.: +420 465 672 190
e-mail: minia.ELEKTRO 2/2011
inovace, technologie, projekty
Jde-li přepěťovou ochranu typu 1
(B nebo B+C), třeba zvolit průřez mini-
málně 16 mm2
.com
.
Tabulka příklady minimálních průřezů pro
první stupeň SJB-25E… pro první druhý
stupeň SJBC-25E…
Jištění Průřez
pojistka gG/gL SPEN
≤ 16
100, 125 16
160 25
200, 250 35
315 50

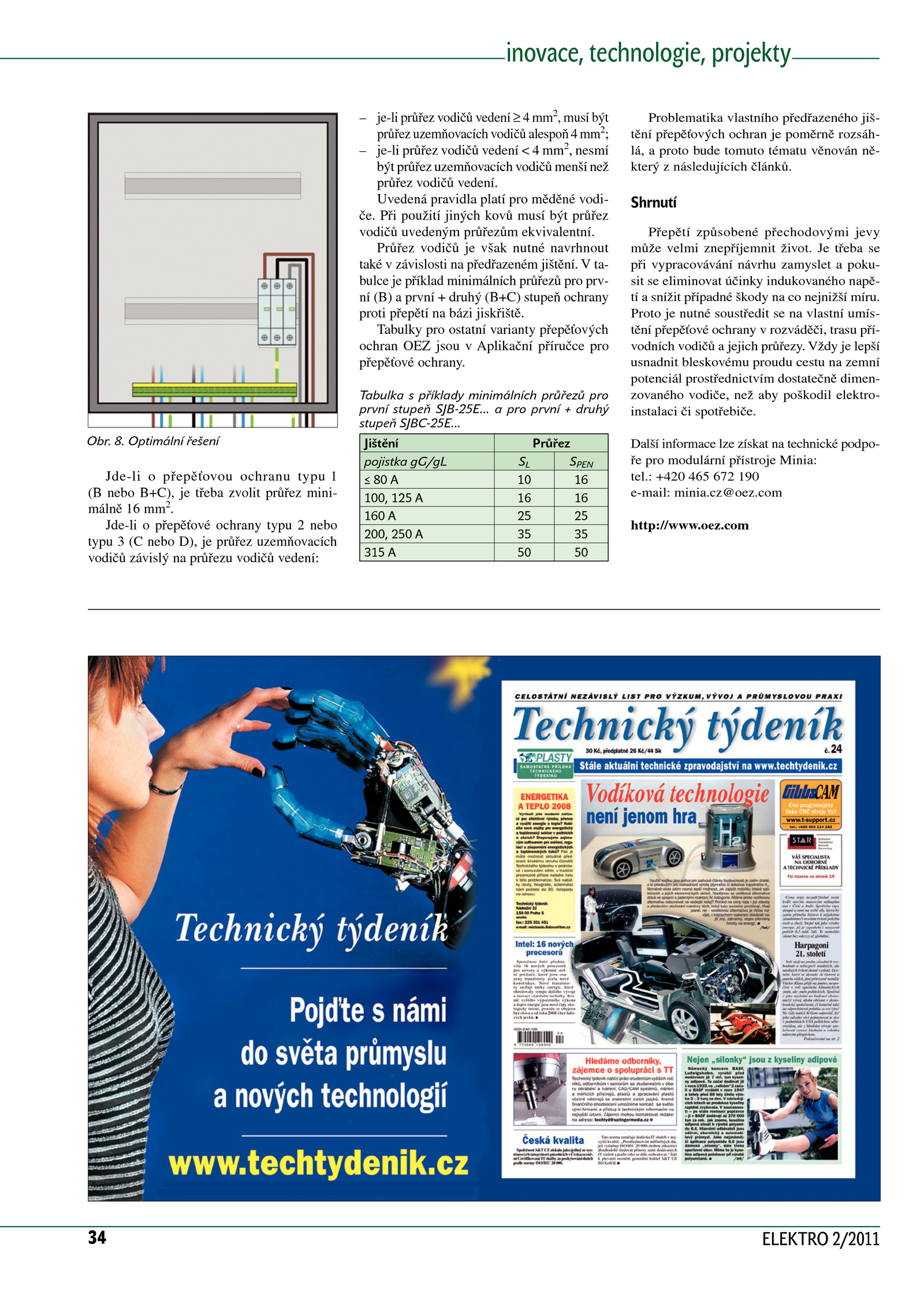

Obr. Vždy lepší
usnadnit bleskovému proudu cestu zemní
potenciál prostřednictvím dostatečně dimen-
zovaného vodiče, než aby poškodil elektro-
instalaci spotřebiče.
Průřez vodičů však nutné navrhnout
také v závislosti předřazeném jištění.
Proto nutné soustředit vlastní umís-
tění přepěťové ochrany v rozváděči, trasu pří-
vodních vodičů a jejich průřezy. Při použití jiných kovů musí být průřez
vodičů uvedeným průřezům ekvivalentní. Optimální řešení
Problematika vlastního předřazeného jiš-
tění přepěťových ochran poměrně rozsáh-
lá, a proto bude tomuto tématu věnován ně-
který z následujících článků.
Jde-li o přepěťové ochrany typu nebo
typu nebo D), průřez uzemňovacích
vodičů závislý průřezu vodičů vedení:
– je-li průřez vodičů vedení mm2
, musí být
průřez uzemňovacích vodičů alespoň mm2
;
– je-li průřez vodičů vedení mm2
, nesmí
být průřez uzemňovacích vodičů menší než
průřez vodičů vedení.
Tabulky pro ostatní varianty přepěťových
ochran OEZ jsou v Aplikační příručce pro
přepěťové ochrany
