235

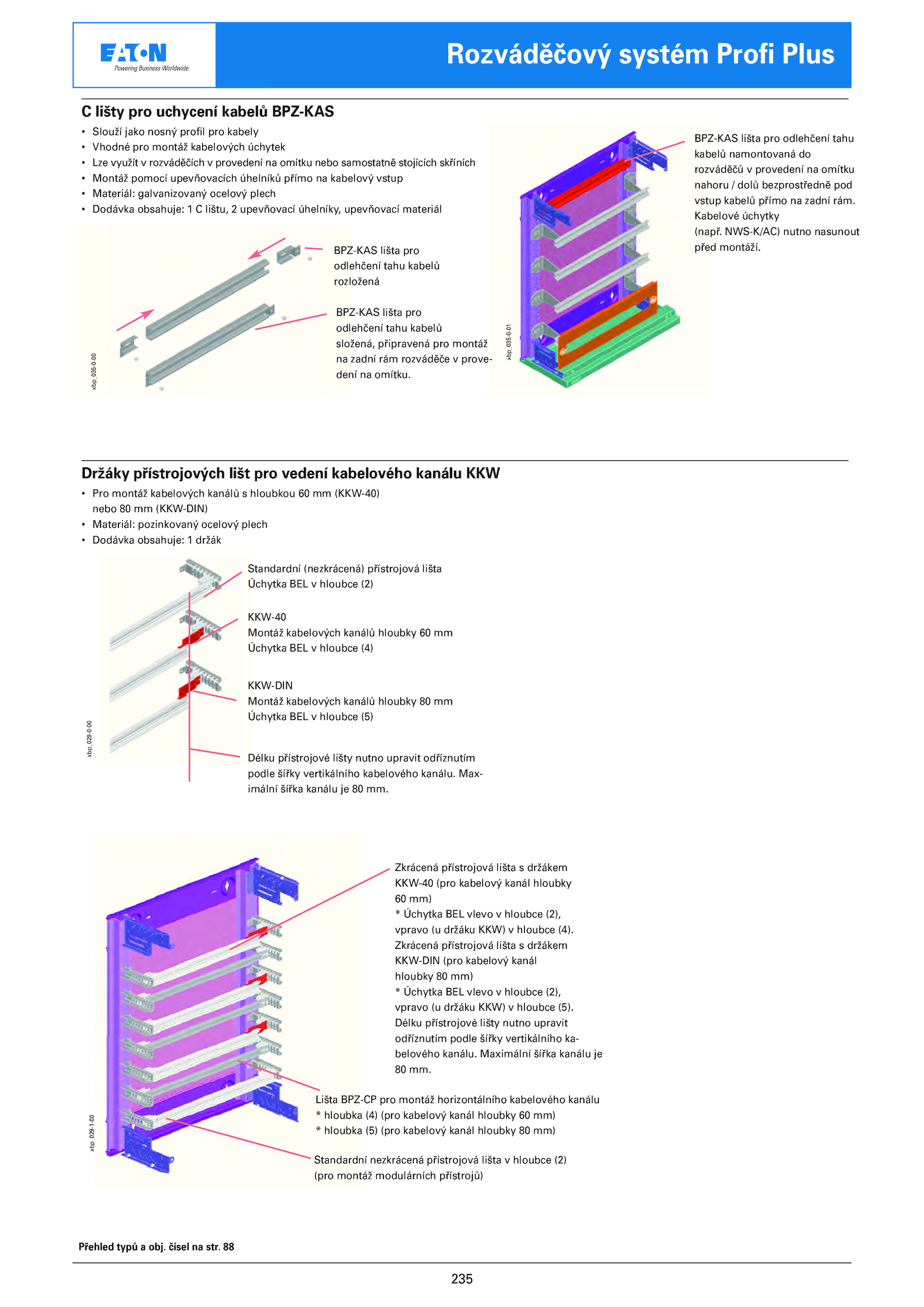

Rozváděčový systém Profi Plus
Přehled typů obj.
Zkrácená přístrojová lišta držákem
KKW-DIN (pro kabelový kanál
hloubky mm)
* Úchytka BEL vlevo hloubce (2),
vpravo držáku KKW) hloubce (5). 88
Držáky přístrojových lišt pro vedení kabelového kanálu KKW
• Pro montáž kabelových kanálů hloubkou (KKW-40)
nebo (KKW-DIN)
• Materiál: pozinkovaný ocelový plech
• Dodávka obsahuje: držák
C lišty pro uchycení kabelů BPZ-KAS
• Slouží jako nosný profil pro kabely
• Vhodné pro montáž kabelových úchytek
• Lze využít rozváděčích provedení omítku nebo samostatně stojících skříních
• Montáž pomocí upevňovacích úhelníků přímo kabelový vstup
• Materiál: galvanizovaný ocelový plech
• Dodávka obsahuje: lištu, upevňovací úhelníky, upevňovací materiál
BPZ-KAS lišta pro odlehčení tahu
kabelů namontovaná do
rozváděčů provedení omítku
nahoru dolů bezprostředně pod
vstup kabelů přímo zadní rám. Max-
imální šířka kanálu mm.
Standardní (nezkrácená) přístrojová lišta
Úchytka BEL hloubce (2)
KKW-40
Montáž kabelových kanálů hloubky mm
Úchytka BEL hloubce (4)
KKW-DIN
Montáž kabelových kanálů hloubky mm
Úchytka BEL hloubce (5)
Délku přístrojové lišty nutno upravit odříznutím
podle šířky vertikálního kabelového kanálu. čísel str.
Zkrácená přístrojová lišta držákem
KKW-40 (pro kabelový kanál hloubky
60 mm)
* Úchytka BEL vlevo hloubce (2),
vpravo držáku KKW) hloubce (4).
Kabelové úchytky
(např.
Délku přístrojové lišty nutno upravit
odříznutím podle šířky vertikálního ka-
belového kanálu.
BPZ-KAS lišta pro
odlehčení tahu kabelů
rozložená
BPZ-KAS lišta pro
odlehčení tahu kabelů
složená, připravená pro montáž
na zadní rám rozváděče prove-
dení omítku.
Lišta BPZ-CP pro montáž horizontálního kabelového kanálu
* hloubka (4) (pro kabelový kanál hloubky mm)
* hloubka (5) (pro kabelový kanál hloubky mm)
Standardní nezkrácená přístrojová lišta hloubce (2)
(pro montáž modulárních přístrojů)
xbp_035-0-00
xbp_035-0-01
xbp_029-0-00
xbp_029-1-00
. NWS-K/AC) nutno nasunout
před montáží. Maximální šířka kanálu je
80 mm
