. čísel str./CP
• Pro montáž kabelového kanálu hloubkou (BPZ-CDB8/CP), (BPZ-CDB23/CP) nebo (BPZ-CDB58/CP) rozváděčů provedení omítku
nebo samostatně stojících skříní
• Pro šířku skříní 600 1200 mm
• Držáky doplní lištami BPZ-CP
• Materiál: pozinkovaný ocelový plech
• Dodávka obsahuje: držáky, upevňovací materiál
Detail montáže použití
xbp_028-0-11
BPZ-
CDB58/CP
BPZ-
CDB23/CP
BPZ-
CDB58/CP
C1
C2
C3
C4
Typ Výška držáku Doporučená výška Maximální výška Maximální výška
kabelového kanálu vertikálního horizontálního
kabelového kanálu kabelového kanálu
C1 C4
BPZ-CDB8/CP 150
BPZ-CDB23/CP 135
BPZ-CDB58/CP 100
Rozměry [mm]
C-lišta BPZ-CP-.
Montáž zadní rám (pouze rozváděčů omítku
nebo samostatně stojících skříní) jen pro šířky 600 a
větší.. držák se
namontuje lišta přimontuje kabelový kanál.
Výhoda větší pevnost kabelového kanálu.238
Rozváděčový systém Profi Plus
Přehled typů obj..
Montáž doprostřed mezi dvě
přístrojové lišty krajní otvor
blíže středu rozváděče
v montážním rámu
Držáky kabelových kanálů
BPZ-CDB-..
C-lišta BPZ-CP-..
xbp_028-0-10a
xbp_028-0-07
xbp_028-0-08
xbp_028-0-09
..
Držáky kabelových kanálů BPZ-CDB-.. 88
Držáky BPZ-CDB osazené kabelovými kanály (pro šířku skříní 600 1200 mm)

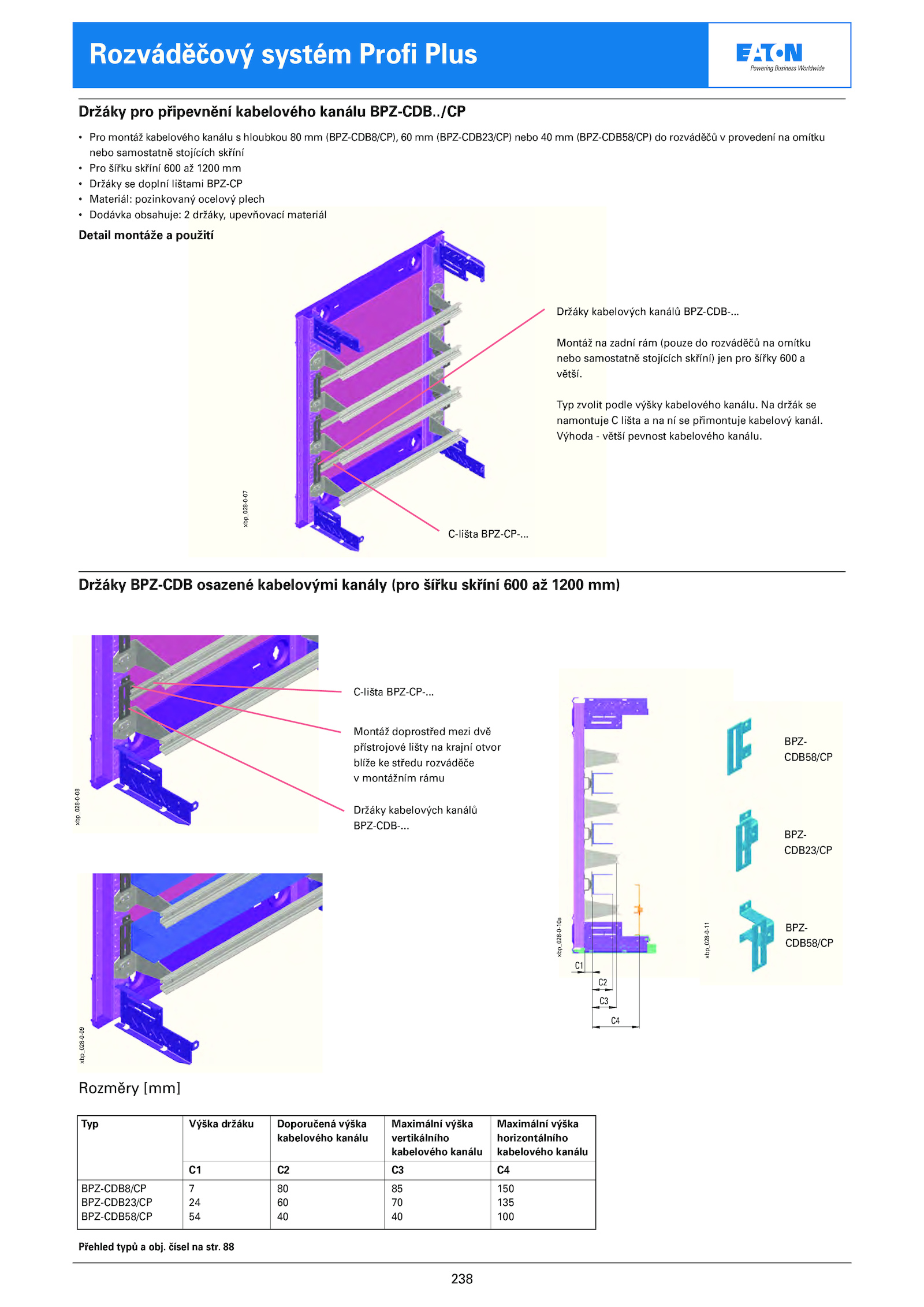

Držáky pro připevnění kabelového kanálu BPZ-CDB.
Typ zvolit podle výšky kabelového kanálu..
