218

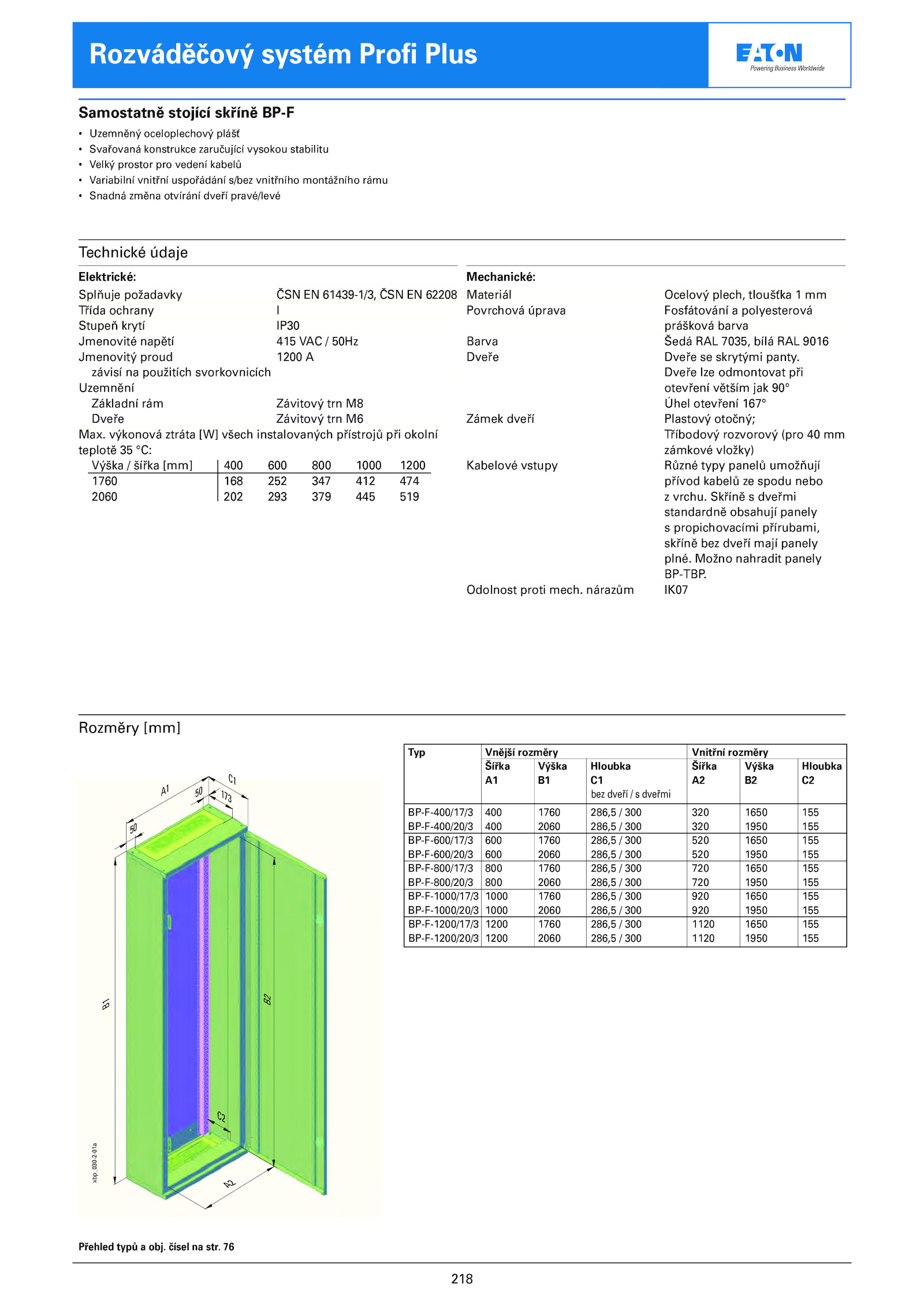

Rozváděčový systém Profi Plus
Přehled typů obj.
Odolnost proti mech. výkonová ztráta [W] všech instalovaných přístrojů při okolní
teplotě °C:
Výška šířka [mm] 400 600 800 1000 1200
1760 168 252 347 412 474
2060 202 293 379 445 519
Mechanické:
Materiál Ocelový plech, tloušťka mm
Povrchová úprava Fosfátování polyesterová
prášková barva
Barva Šedá RAL 7035, bílá RAL 9016
Dveře Dveře skrytými panty. 76
Samostatně stojící skříně BP-F
• Uzemněný oceloplechový plášť
• Svařovaná konstrukce zaručující vysokou stabilitu
• Velký prostor pro vedení kabelů
• Variabilní vnitřní uspořádání s/bez vnitřního montážního rámu
• Snadná změna otvírání dveří pravé/levé
Technické údaje
Elektrické:
Splňuje požadavky ČSN 61439-1/3, ČSN 62208
Třída ochrany I
Stupeň krytí IP30
Jmenovité napětí 415 VAC 50Hz
Jmenovitý proud 1200 A
závisí použitích svorkovnicích
Uzemnění
Základní rám Závitový trn M8
Dveře Závitový trn M6
Max. čísel str. nárazům IK07
Rozměry [mm]
Typ Vnější rozměry Vnitřní rozměry
Šířka Výška Hloubka Šířka Výška Hloubka
A1 C2
bez dveří dveřmi
BP-F-400/17/3 400 1760 286,5 300 320 1650 155
BP-F-400/20/3 400 2060 286,5 300 320 1950 155
BP-F-600/17/3 600 1760 286,5 300 520 1650 155
BP-F-600/20/3 600 2060 286,5 300 520 1950 155
BP-F-800/17/3 800 1760 286,5 300 720 1650 155
BP-F-800/20/3 800 2060 286,5 300 720 1950 155
BP-F-1000/17/3 1000 1760 286,5 300 920 1650 155
BP-F-1000/20/3 1000 2060 286,5 300 920 1950 155
BP-F-1200/17/3 1200 1760 286,5 300 1120 1650 155
BP-F-1200/20/3 1200 2060 286,5 300 1120 1950 155
A1
50
50
C1
173
B1
B2
A
2
C2
xbp_030-2-01a
. Možno nahradit panely
BP-TBP. Skříně dveřmi
standardně obsahují panely
s propichovacími přírubami,
skříně bez dveří mají panely
plné.
Dveře lze odmontovat při
otevření větším jak 90°
Úhel otevření 167°
Zámek dveří Plastový otočný;
Tříbodový rozvorový (pro mm
zámkové vložky)
Kabelové vstupy Různé typy panelů umožňují
přívod kabelů spodu nebo
z vrchu
