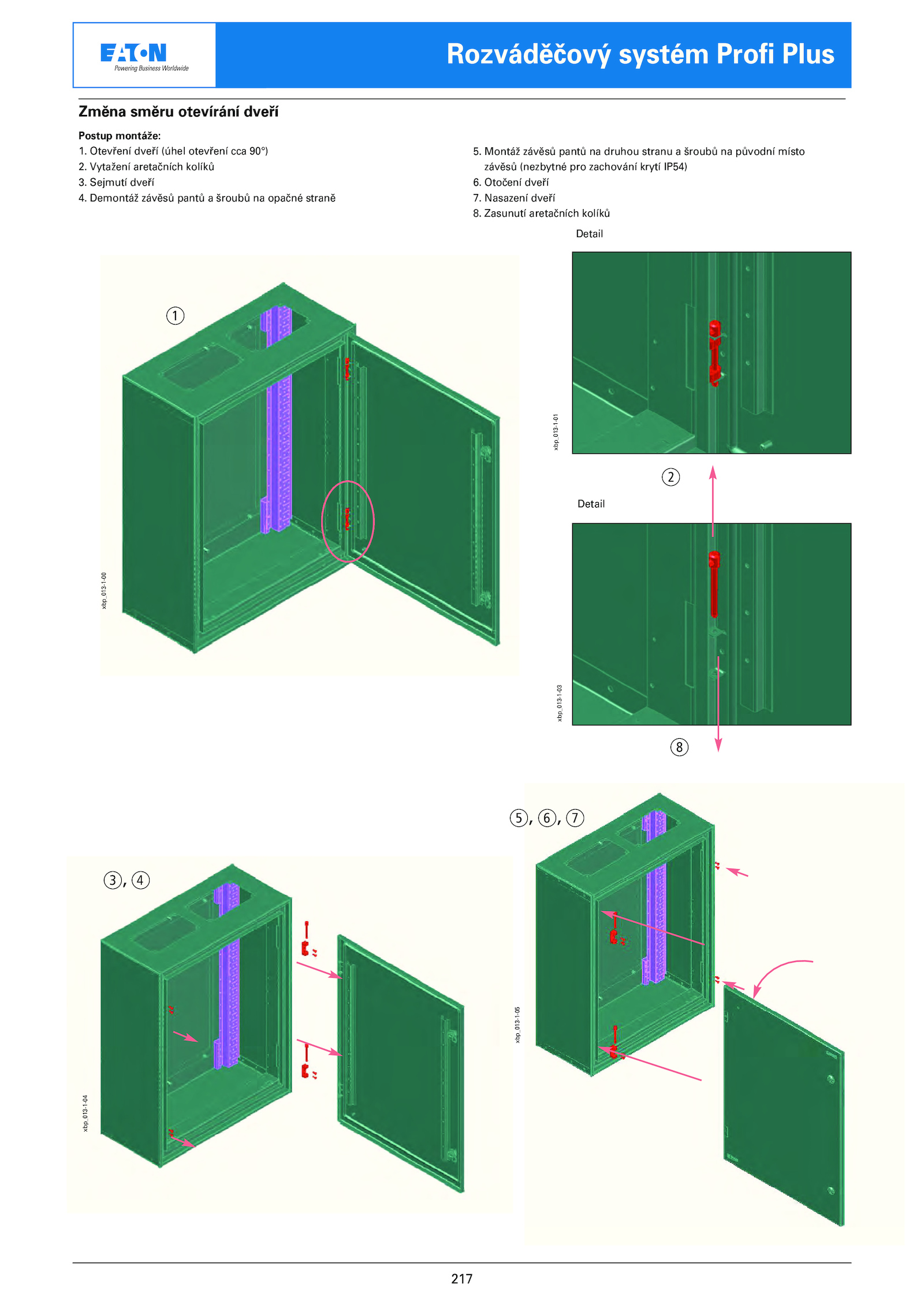

217 Rozváděčový systém Profi Plus c, d e, g h Změna směru otevírání dveří Postup montáže: 1. Demontáž závěsů pantů šroubů opačné straně 5. Montáž závěsů pantů druhou stranu šroubů původní místo závěsů (nezbytné pro zachování krytí IP54) 6. Vytažení aretačních kolíků 3. Otočení dveří 7. Nasazení dveří 8. Zasunutí aretačních kolíků a b Detail Detail xbp_013-1-00 xbp_013-1-01 xbp_013-1-03 xbp_013-1-04 xbp_013-1-05 . Sejmutí dveří 4. Otevření dveří (úhel otevření cca 90°) 2
