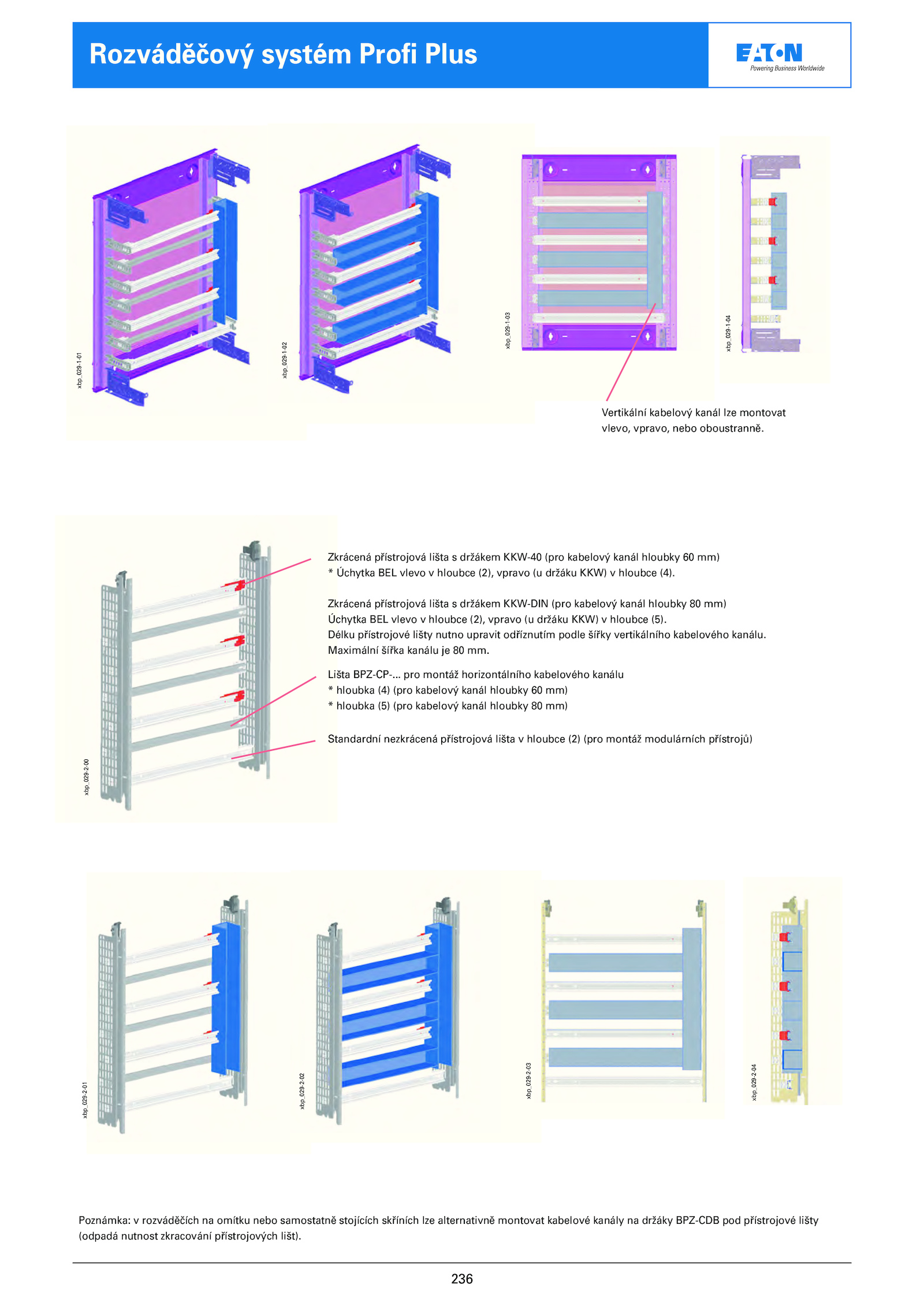

Vertikální kabelový kanál lze montovat
vlevo, vpravo, nebo oboustranně. pro montáž horizontálního kabelového kanálu
* hloubka (4) (pro kabelový kanál hloubky mm)
* hloubka (5) (pro kabelový kanál hloubky mm)
Standardní nezkrácená přístrojová lišta hloubce (2) (pro montáž modulárních přístrojů)
xbp_029-1-01
xbp_029-1-02
xbp_029-1-03
xbp_029-1-04
xbp_029-2-00
xbp_029-2-01
xbp_029-2-02
xbp_029-2-03
xbp_029-2-04
.
Zkrácená přístrojová lišta držákem KKW-40 (pro kabelový kanál hloubky mm)
* Úchytka BEL vlevo hloubce (2), vpravo držáku KKW) hloubce (4).
Maximální šířka kanálu mm.
Zkrácená přístrojová lišta držákem KKW-DIN (pro kabelový kanál hloubky mm)
Úchytka BEL vlevo hloubce (2), vpravo držáku KKW) hloubce (5).
Délku přístrojové lišty nutno upravit odříznutím podle šířky vertikálního kabelového kanálu.
Lišta BPZ-CP-.236
Rozváděčový systém Profi Plus
Poznámka: rozváděčích omítku nebo samostatně stojících skříních lze alternativně montovat kabelové kanály držáky BPZ-CDB pod přístrojové lišty
(odpadá nutnost zkracování přístrojových lišt).
