pro montáž kabelových kanálů
(přístrojovou lištu nutno zkrátit odříznutím podle
šířky kabelového kanálu)
- podrobněji viz aplikace držáků KKW
15
A
91
29
6
91
29
6
Typ Vnější rozměry
Výška Šířka Hloubka
A
BPZ-DINR24-600 488 15
BPZ-DINR35-800 688 15
BPZ-DINR46-1000 888 15
BPZ-DINR57-1200 1088 15
Rozměry [mm]
Otvory pro montáž držáků
kabelových kanálů KKW
Detail profilu přístrojové lišty
Zarážky vymezující aktivní oblast lišty,
kterou lze osadit přístroji ohledem na
výřez krycí desce BPZ-FP-.
Sloupek BPZ-TF pro montáž lišty zadní rám rozváděče.
15
24,5
35
25
xbp_033-0-05a
xbp_033-0-05c
xbp_033-0-06
xbp_033-0-05d
xbp_033-0-05e
. čísel str..)
Drážku možno využít pro
vložení posuvné matice
EGM-4, EGM-5, případně
pro EGM-F kombinaci
s EGM-4, EGM-5). 87

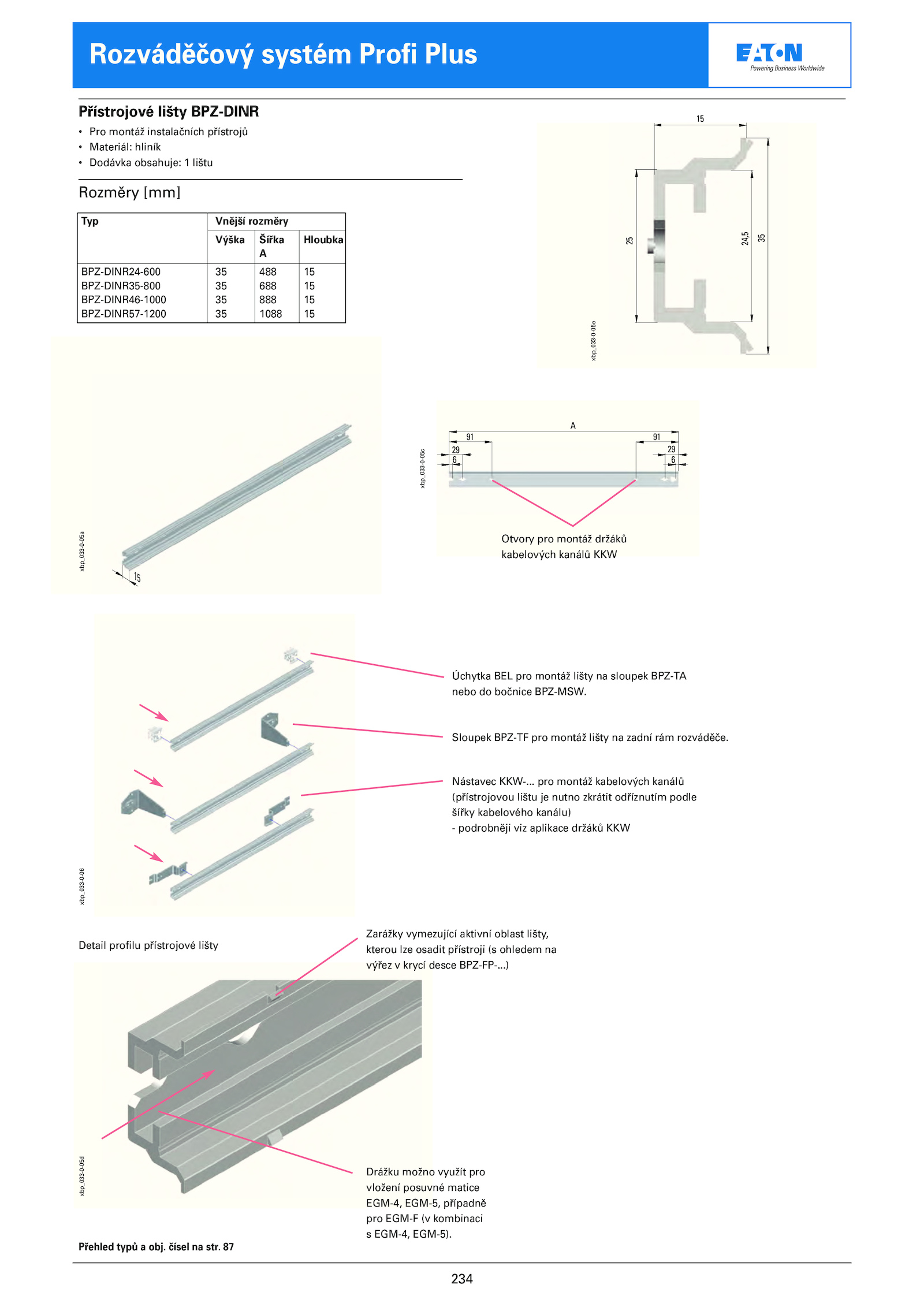

Přístrojové lišty BPZ-DINR
• Pro montáž instalačních přístrojů
• Materiál: hliník
• Dodávka obsahuje: lištu
Úchytka BEL pro montáž lišty sloupek BPZ-TA
nebo bočnice BPZ-MSW..234
Rozváděčový systém Profi Plus
Přehled typů obj..
Nástavec KKW-.
