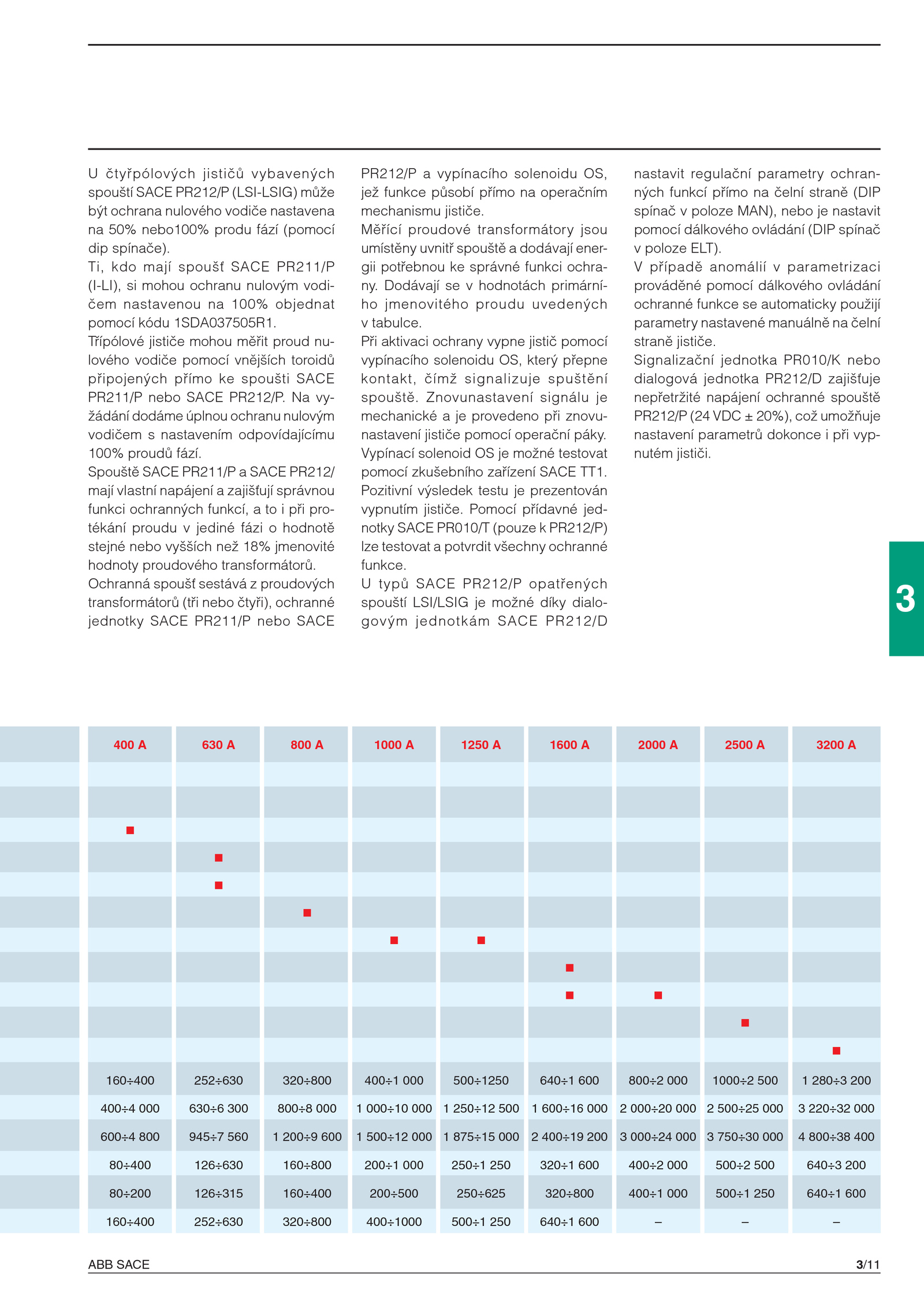

Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...
Pozitivní výsledek testu prezentován
vypnutím jističe. Znovunastavení signálu je
mechanické provedeno při znovu-
nastavení jističe pomocí operační páky.
Ti, kdo mají spoušť SACE PR211/P
(I-LI), mohou ochranu nulovým vodi-
čem nastavenou 100% objednat
pomocí kódu 1SDA037505R1. Dodávají hodnotách primární-
ho jmenovitého proudu uvedených
v tabulce.
Při aktivaci ochrany vypne jistič pomocí
vypínacího solenoidu OS, který přepne
kontakt, čímž signalizuje spuštění
spouště.
Ochranná spoušť sestává proudových
transformátorů (tři nebo čtyři), ochranné
jednotky SACE PR211/P nebo SACE
PR212/P vypínacího solenoidu OS,
jež funkce působí přímo operačním
mechanismu jističe.
Signalizační jednotka PR010/K nebo
dialogová jednotka PR212/D zajišťuje
nepřetržité napájení ochranné spouště
PR212/P (24 VDC 20%), což umožňuje
nastavení parametrů dokonce při vyp-
nutém jističi.
Spouště SACE PR211/P SACE PR212/
mají vlastní napájení zajišťují správnou
funkci ochranných funkcí, při pro-
tékání proudu jediné fázi hodnotě
stejné nebo vyšších než 18% jmenovité
hodnoty proudového transformátorů.
U typů SACE PR212/P opatřených
spouští LSI/LSIG možné díky dialo-
govým jednotkám SACE PR212/D
nastavit regulační parametry ochran-
ných funkcí přímo čelní straně (DIP
spínač poloze MAN), nebo nastavit
pomocí dálkového ovládání (DIP spínač
v poloze ELT). vy-
žádání dodáme úplnou ochranu nulovým
vodičem nastavením odpovídajícímu
100% proudů fází.
. Pomocí přídavné jed-
notky SACE PR010/T (pouze PR212/P)
lze testovat potvrdit všechny ochranné
funkce.3/11ABB SACE
3
400 630 800 1000 1250 1600 2000 2500 3200 A
160÷400 252÷630 320÷800 400÷1 000 500÷1250 640÷1 600 800÷2 000 1000÷2 500 280÷3 200
400÷4 000 630÷6 300 800÷8 000 000÷10 000 250÷12 500 600÷16 000 000÷20 000 500÷25 000 220÷32 000
600÷4 800 945÷7 560 200÷9 600 500÷12 000 875÷15 000 400÷19 200 000÷24 000 750÷30 000 800÷38 400
80÷400 126÷630 160÷800 200÷1 000 250÷1 250 320÷1 600 400÷2 000 500÷2 500 640÷3 200
80÷200 126÷315 160÷400 200÷500 250÷625 320÷800 400÷1 000 500÷1 250 640÷1 600
160÷400 252÷630 320÷800 400÷1000 500÷1 250 640÷1 600 –
U čtyřpólových jističů vybavených
spouští SACE PR212/P (LSI-LSIG) může
být ochrana nulového vodiče nastavena
na 50% nebo100% produ fází (pomocí
dip spínače).
Měřící proudové transformátory jsou
umístěny uvnitř spouště dodávají ener-
gii potřebnou správné funkci ochra-
ny.
V případě anomálií parametrizaci
prováděné pomocí dálkového ovládání
ochranné funkce automaticky použijí
parametry nastavené manuálně čelní
straně jističe.
Třípólové jističe mohou měřit proud nu-
lového vodiče pomocí vnějších toroidů
připojených přímo spoušti SACE
PR211/P nebo SACE PR212/P.
Vypínací solenoid možné testovat
pomocí zkušebního zařízení SACE TT1
