Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...
vodičem (50%) 20÷50 32÷80 50÷125 64÷160
ochrana nul.
U všech fází nulového vodiče pouze jediné nastavení spoušť funkční současně
pro všechny póly jističe.
Spoušť SACE PR212/P (dodává se
k typům S8) zajišťuje chranu proti
přetížení (L), zpožděnou (S) okamžitou
(I) ochranu proti zkratu ochranu proti
zemnímu spojení (G).
dač PR212/T, který zapojen vždy, když
je třeba zapojit dialogovou jednotku.
SACE PR211/P SACE PR212/P
. Dodává funk-
cemi LSI LSIG; obou verzí možné
použít signalizační jednotku PR010/K,
dialogovou jednotku PR212/D ovladač
PR212/T, které mohou být zapojeny buď
jednotlivě nebo současně, kromě ovla-
Spoušť SACE PR211/P (dodává S4
až S7) zajišťuje ochranu proti přetížení (L)
a okamžitou ochranu proti zkratu (I). Přívod energie potřebné správnému provozu dodáván přímo
transformátory proudu.
Funkce nastavení ochrany spouštění lze potvrdit zkušebními jednotkami SACE
TT1 SACE PR010/T.3/10 ABB SACE
3
GSIS9060
In 100 160 250 320 A
S4 160
S4 250
S5 400
S5 630
S6 630
S6 800
S7 1250
S7 1600
S8 2000
S8 2500
S8 3200
L 40÷100 64÷160 100÷250 128÷320
S 100÷1 000 160÷1 600 250÷2 500 320÷3 200
I 150÷1 200 240÷1 920 375÷3 000 480÷3 840
G 20÷100 32÷160 50÷250 64÷320
ochrana nul. Tak lze dosáhnout ochranných funkcí,
které zajišťují vysokou úroveň spolehlivosti přesnosti spouštění nejsou ovlivněny
vnějším prostředím. Tyto spouště
jsou elektronické bázi mikroprocesoru. Funkce zajištěna již při hodnotách fázového proudu ste-
jných nebo vyšších než 18% jejich jmenovitého proudu, jedinou fází pod proudem. vodičem (100%) 40÷100 64÷160 100÷250 128÷320

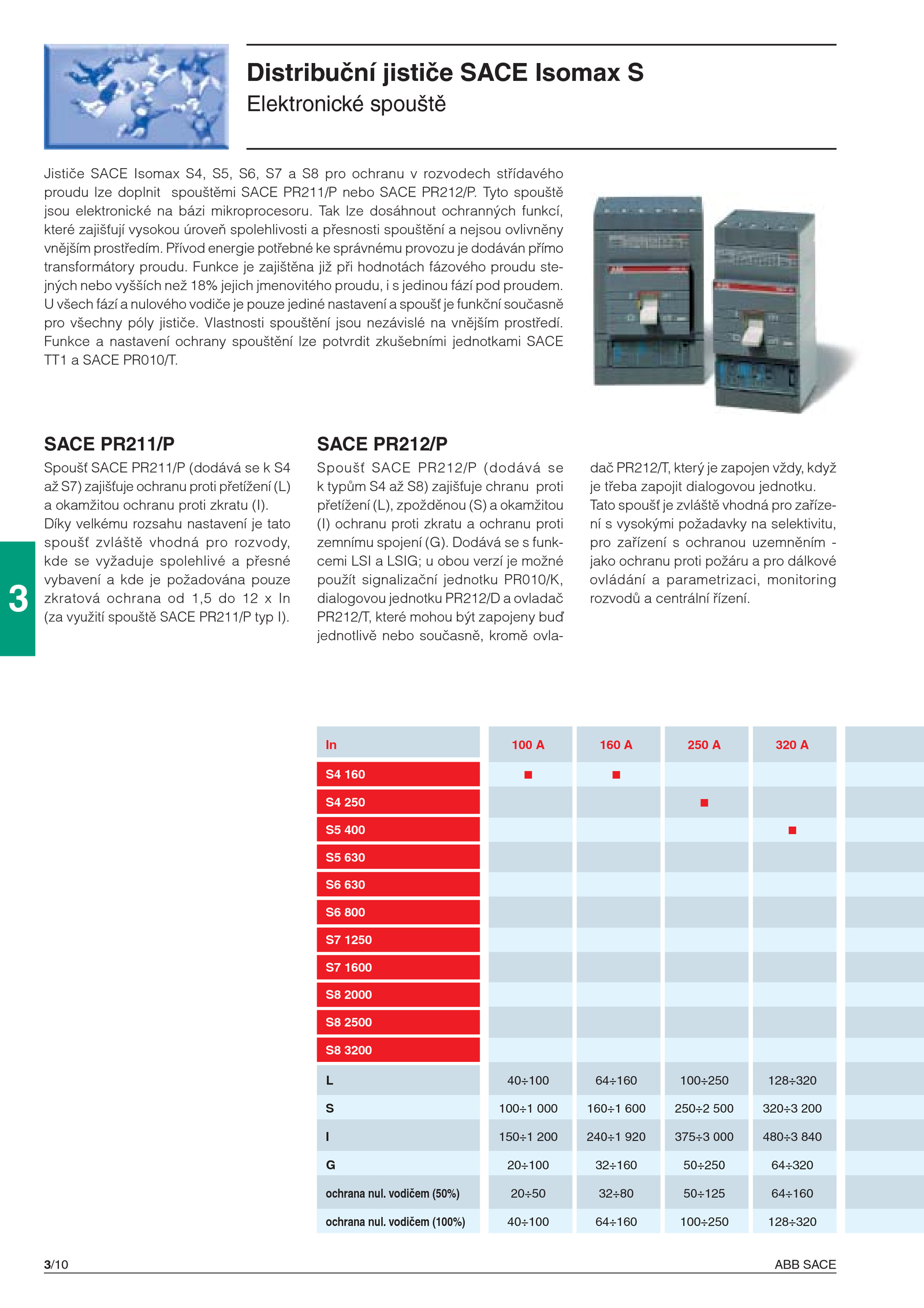

Distribuční jističe SACE Isomax S
Elektronické spouště
Jističe SACE Isomax S4, S5, S6, pro ochranu rozvodech střídavého
proudu lze doplnit spouštěmi SACE PR211/P nebo SACE PR212/P.
Tato spoušť zvláště vhodná pro zaříze-
ní vysokými požadavky selektivitu,
pro zařízení ochranou uzemněním -
jako ochranu proti požáru pro dálkové
ovládání parametrizaci, monitoring
rozvodů centrální řízení.
Díky velkému rozsahu nastavení tato
spoušť zvláště vhodná pro rozvody,
kde vyžaduje spolehlivé přesné
vybavení kde požadována pouze
zkratová ochrana 1,5 In
(za využití spouště SACE PR211/P typ I). Vlastnosti spouštění jsou nezávislé vnějším prostředí
