Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 80 z 296







Poznámky redaktora

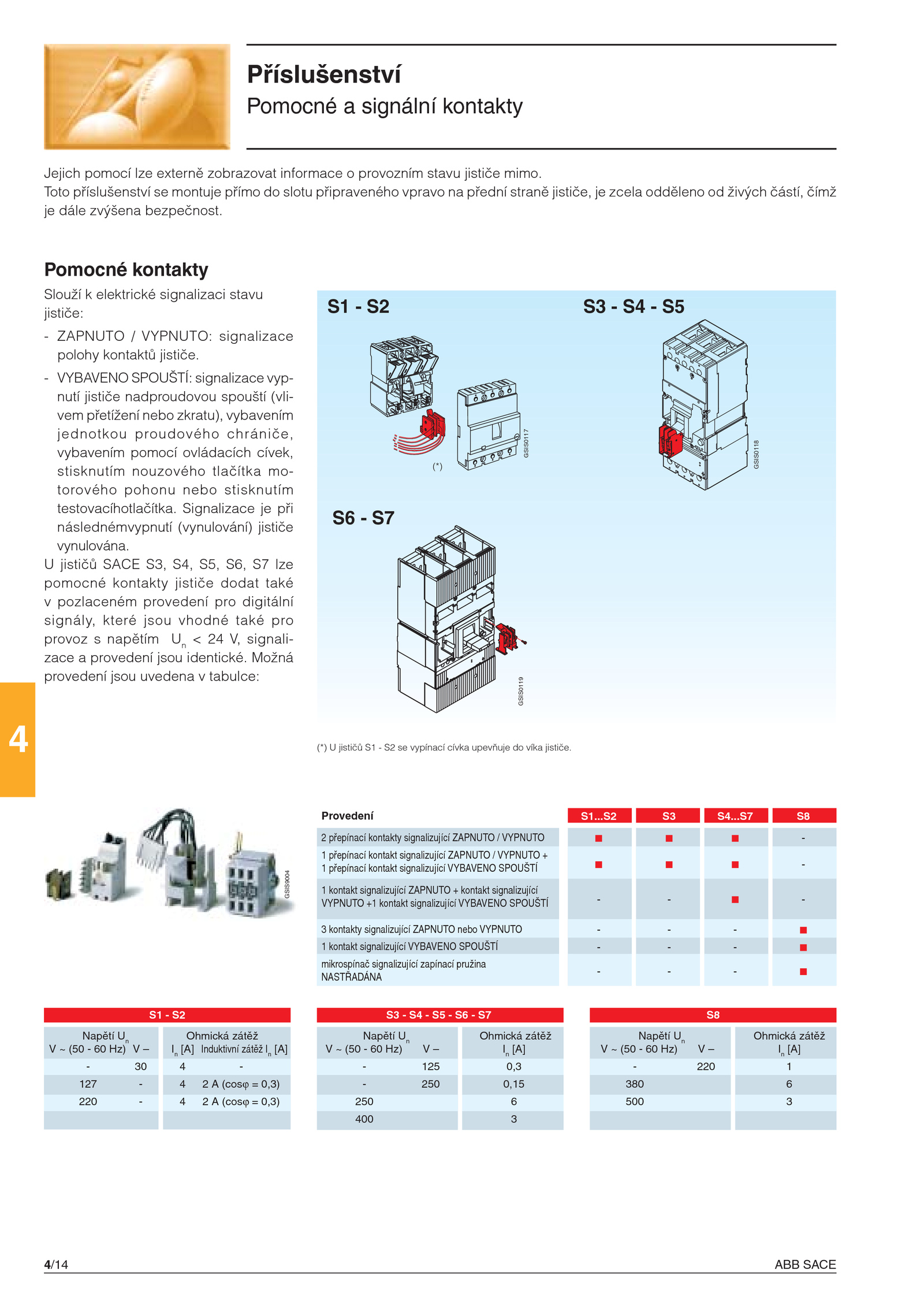

. Toto příslušenství montuje přímo slotu připraveného vpravo přední straně jističe, zcela odděleno živých částí, čímž je dále zvýšena bezpečnost. - VYBAVENO SPOUŠTÍ: signalizace vyp- nutí jističe nadproudovou spouští (vli- vem přetížení nebo zkratu), vybavením jednotkou proudového chrániče, vybavením pomocí ovládacích cívek, stisknutím nouzového tlačítka mo- torového pohonu nebo stisknutím testovacíhotlačítka.S7 S8 - - - - - - - - - - S1 S5 S6 S7 (*) GSIS0117 GSIS0118 GSIS0119 Příslušenství Pomocné signální kontakty Pomocné kontakty Slouží elektrické signalizaci stavu jističe: - ZAPNUTO VYPNUTO: signalizace polohy kontaktů jističe. Napětí Un Ohmická zátěž V (50 Hz) In [A] Induktivní zátěž In [A] - - 127 (cosϕ 0,3) 220 (cosϕ 0,3) Napětí Un Ohmická zátěž V (50 Hz) In [A] - 125 0,3 - 250 0,15 250 6 400 3 Napětí Un Ohmická zátěž V (50 Hz) In [A] - 220 1 380 6 500 3 Provedení 2 přepínací kontakty signalizující ZAPNUTO VYPNUTO 1 přepínací kontakt signalizující ZAPNUTO VYPNUTO + 1 přepínací kontakt signalizující VYBAVENO SPOUŠTÍ 1 kontakt signalizující ZAPNUTO kontakt signalizující VYPNUTO kontakt signalizující VYBAVENO SPOUŠTÍ 3 kontakty signalizující ZAPNUTO nebo VYPNUTO 1 kontakt signalizující VYBAVENO SPOUŠTÍ mikrospínač signalizující zapínací pružina NASTŘADÁNA . Možná provedení jsou uvedena tabulce: Jejich pomocí lze externě zobrazovat informace provozním stavu jističe mimo. Signalizace při následnémvypnutí (vynulování) jističe vynulována.S2 S4.... (*) jističů vypínací cívka upevňuje víka jističe.4/14 ABB SACE 4 GSIS9004 S1 S8 S1. U jističů SACE S3, S4, S5, S6, lze pomocné kontakty jističe dodat také v pozlaceném provedení pro digitální signály, které jsou vhodné také pro provoz napětím Un < signali- zace provedení jsou identické
