ABB SACE Isomax S Kompaktní nízkonapěťové jističe

| Kategorie: Katalog | Tento dokument chci!

Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 100 z 296

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

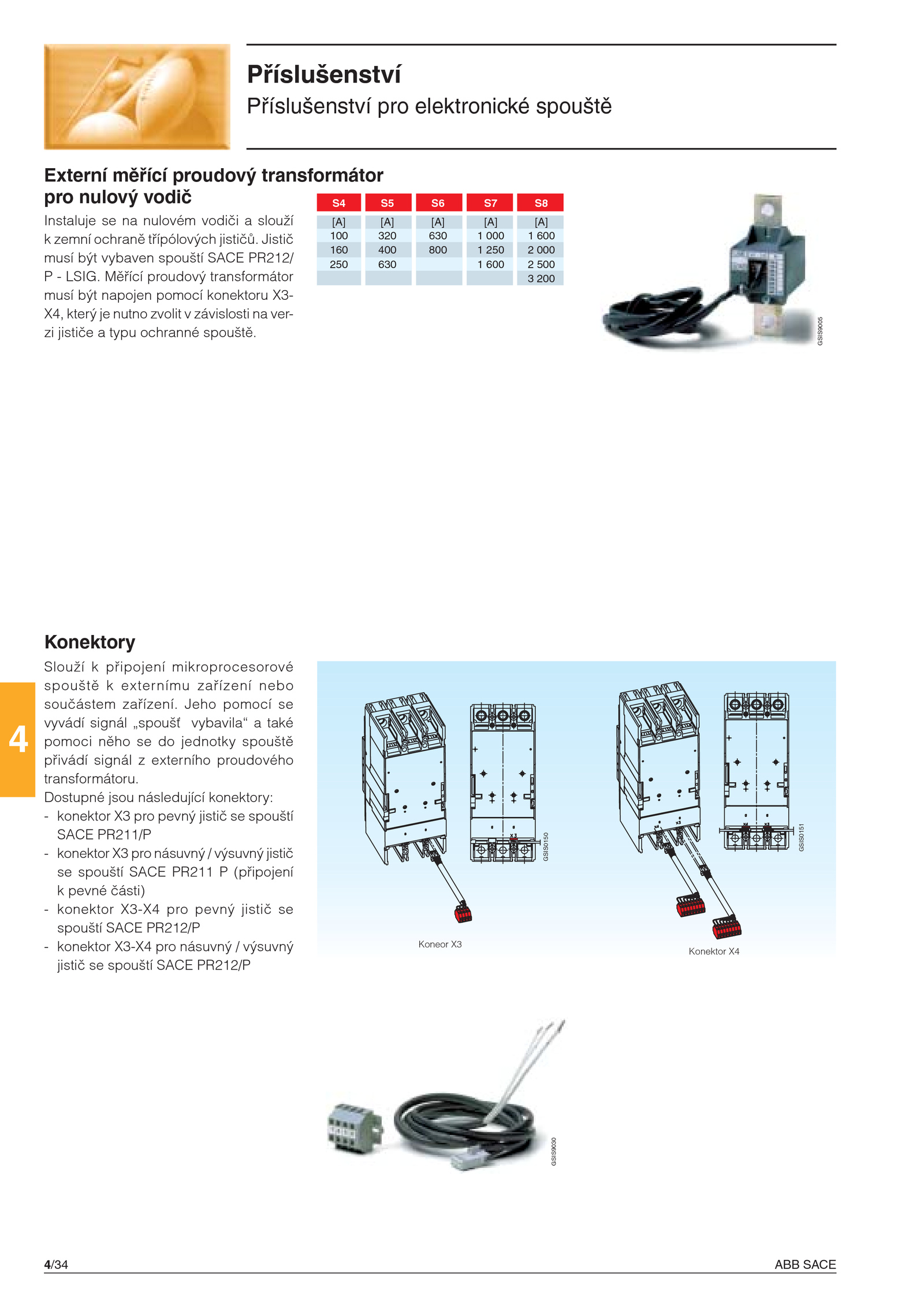

Jistič musí být vybaven spouští SACE PR212/ P LSIG. Měřící proudový transformátor musí být napojen pomocí konektoru X3- X4, který nutno zvolit závislosti ver- zi jističe typu ochranné spouště. Konektor X4 Příslušenství Příslušenství pro elektronické spouště Externí měřící proudový transformátor pro nulový vodič . Jeho pomocí se vyvádí signál „spoušť vybavila“ také pomoci něho jednotky spouště přivádí signál externího proudového transformátoru. Dostupné jsou následující konektory: - konektor pro pevný jistič spouští SACE PR211/P - konektor pro násuvný výsuvný jistič se spouští SACE PR211 (připojení k pevné části) - konektor X3-X4 pro pevný jistič se spouští SACE PR212/P - konektor X3-X4 pro násuvný výsuvný jistič spouští SACE PR212/P Instaluje nulovém vodiči slouží k zemní ochraně třípólových jističů.4/34 ABB SACE 4 GSIS9005 GSIS9030 GSIS0151 GSIS0150 S4 S8 [A] [A] [A] [A] [A] 100 320 630 000 600 160 400 800 250 000 250 630 600 500 3 200 Koneor X3 Konektory Slouží připojení mikroprocesorové spouště externímu zařízení nebo součástem zařízení
