Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...
Poznámky redaktora
.3/12 ABB SACE
3
I2
t=konst.
ZAP
GSIS9054

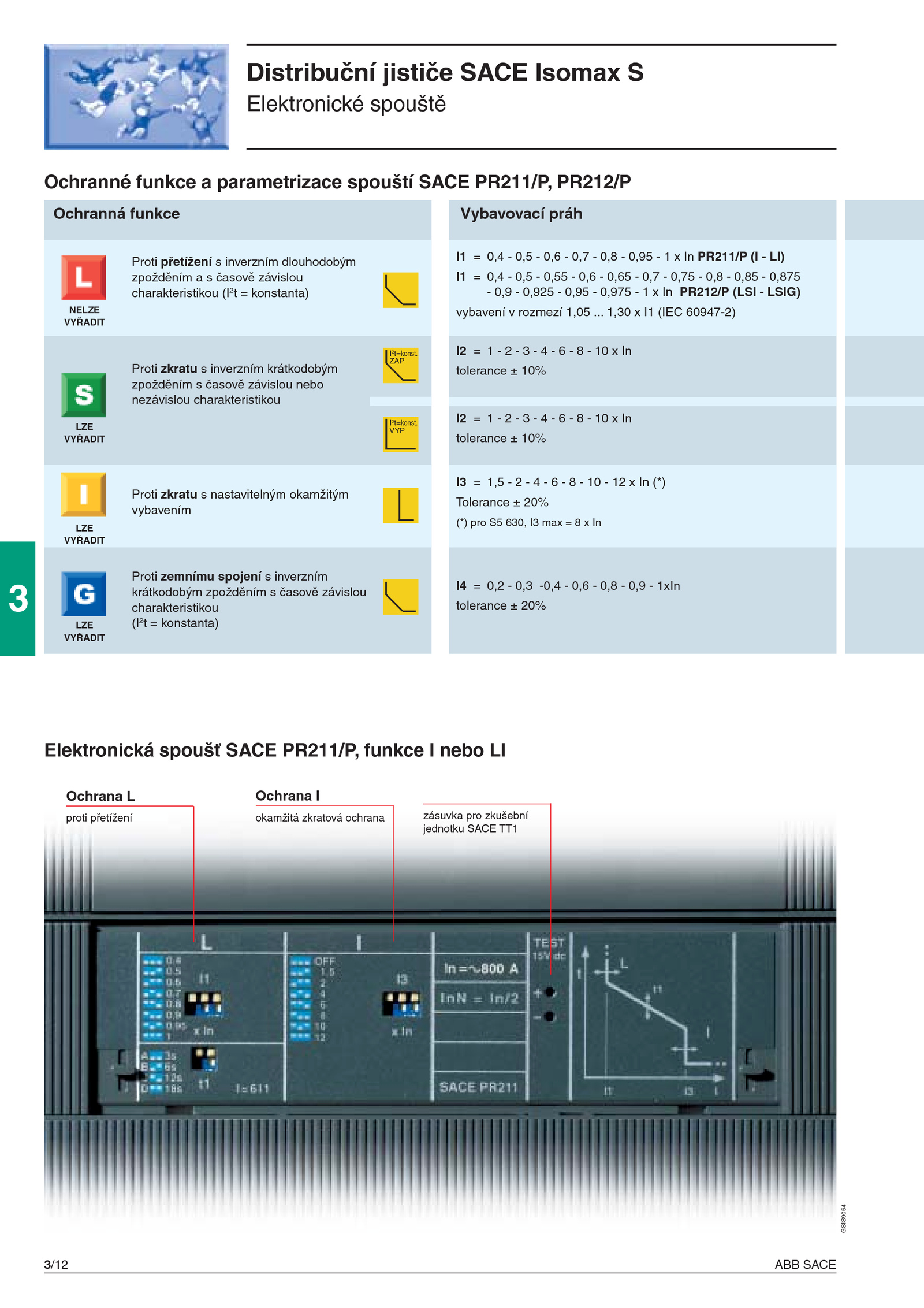

Distribuční jističe SACE Isomax S
Elektronické spouště
Ochranné funkce parametrizace spouští SACE PR211/P, PR212/P
Ochrana L
proti přetížení
Ochrana I
okamžitá zkratová ochrana
Elektronická spoušť SACE PR211/P, funkce nebo LI
Proti přetížení inverzním dlouhodobým
zpožděním časově závislou
charakteristikou (I2
t konstanta)
Proti zkratu inverzním krátkodobým
zpožděním časově závislou nebo
nezávislou charakteristikou
Proti zkratu nastavitelným okamžitým
vybavením
Proti zemnímu spojení inverzním
krátkodobým zpožděním časově závislou
charakteristikou
(I2
t konstanta)
Ochranná funkce Vybavovací práh
I1 0,4 0,5 0,6 0,7 0,8 0,95 PR211/P LI)
I1 0,4 0,5 0,55 0,6 0,65 0,7 0,75 0,8 0,85 0,875
- 0,9 0,925 0,95 0,975 PR212/P (LSI LSIG)
vybavení rozmezí 1,05 ..
VYP
I2
t=konst. 1,30 (IEC 60947-2)
I2 In
tolerance 10%
I3 1,5 (*)
Tolerance 20%
(*) pro 630, max In
I4 0,2 0,3 -0,4 0,6 0,8 0,9 1xIn
tolerance 20%
I2 In
tolerance 10%
zásuvka pro zkušební
jednotku SACE TT1
NELZE
VYŘADIT
LZE
VYŘADIT
LZE
VYŘADIT
LZE
VYŘADIT
