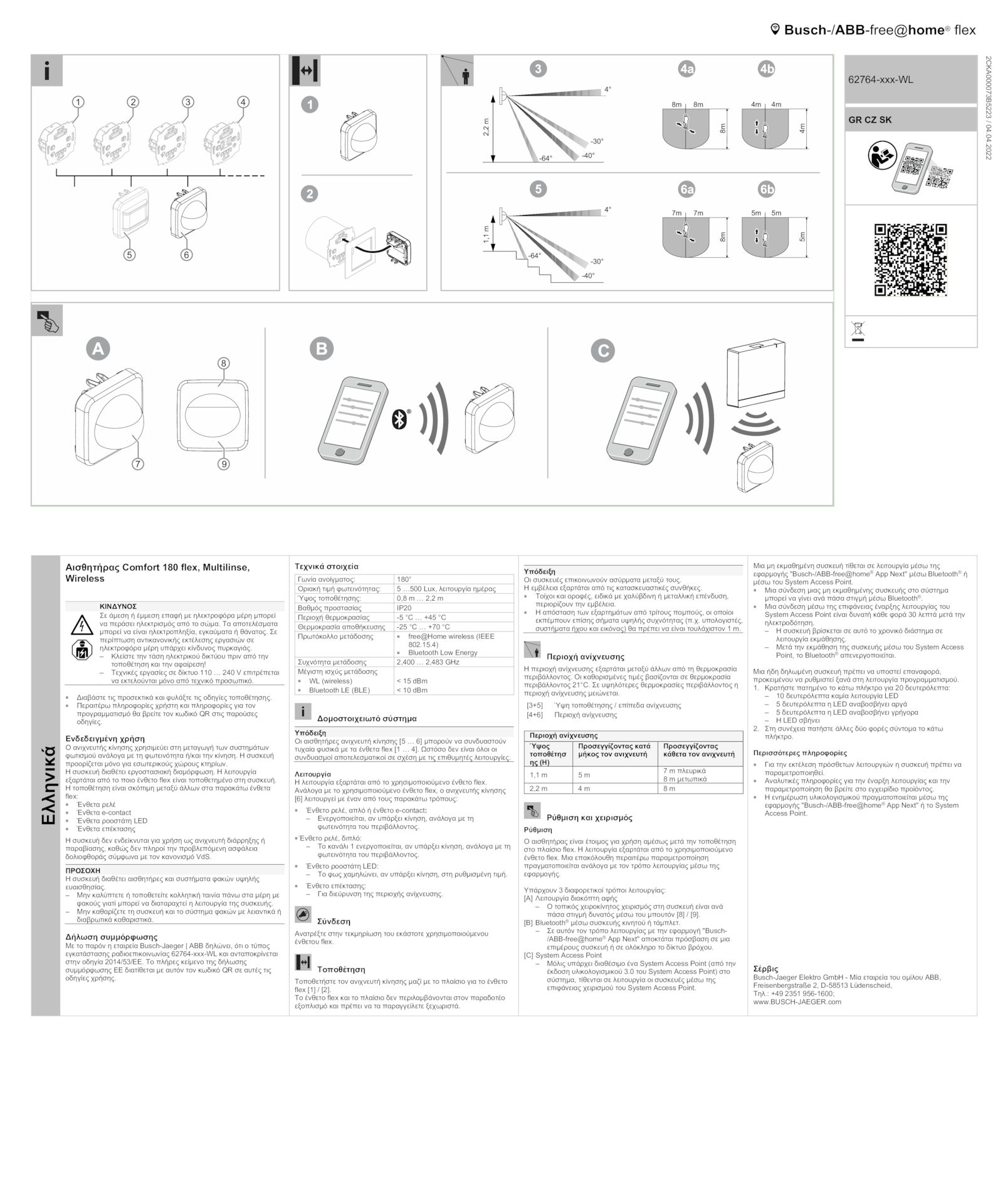

Η τοποθέτηση είναι σκόπιμη μεταξύ άλλων στα παρακάτω ένθετα flex: ■ Ένθετα ρελέ ■ Ένθετα e-contact ■ Ένθετα ροοστάτη LED ■ Ένθετα επέκτασης Η συσκευή δεν ενδείκνυται για χρήση ανιχνευτή διάρρηξης ή παραβίασης, καθώς δεν πληροί την προβλεπόμενη ασφάλεια δολιοφθοράς σύμφωνα τον κανονισμό VdS. Η εμβέλεια εξαρτάται από τις κατασκευαστικές συνθήκες. υψηλότερες θερμοκρασίες περιβάλλοντος η περιοχή ανίχνευσης μειώνεται.04. ■ Μια σύνδεση μέσω της επιφάνειας έναρξης λειτουργίας του System Access Point είναι δυνατή κάθε φορά λεπτά μετά την ηλεκτροδότηση. Δήλωση συμμόρφωσης Με παρόν εταιρεία Busch-Jaeger ABB δηλώνει, ότι τύπος εγκατάστασης ραδιοεπικοινωνίας 62764-xxx-WL και ανταποκρίνεται στην οδηγία 2014/53/EΕ.15. Η συσκευή διαθέτει εργοστασιακή διαμόρφωση. Υπάρχουν διαφορετικοί τρόποι λειτουργίας: [A] Λειτουργία διακόπτη αφής – τοπικός χειροκίνητος χειρισμός στη συσκευή είναι ανά πάσα στιγμή δυνατός μέσω του μπουτόν [8] [9]. καθορισμένες τιμές βασίζονται θερμοκρασία περιβάλλοντος 21°C. – Κλείστε την τάση ηλεκτρικού δικτύου πριν από την τοποθέτηση και την αφαίρεση! – Τεχνικές εργασίες δίκτυο 110 240 επιτρέπεται να εκτελούνται μόνο από τεχνικό προσωπικό. ΠΡΟΣΟΧΗ Η συσκευή διαθέτει αισθητήρες και συστήματα φακών υψηλής ευαισθησίας. Τοποθέτηση Τοποθετήστε τον ανιχνευτή κίνησης μαζί πλαίσιο για ένθετο flex [1] [2]. Μια επακόλουθη περαιτέρω παραμετροποίηση πραγματοποιείται ανάλογα τον τρόπο λειτουργίας μέσω της εφαρμογής. ■ Τοίχοι και οροφές, ειδικά χαλύβδινη μεταλλική επένδυση, περιορίζουν την εμβέλεια. Ενδεδειγμένη χρήση Ο ανιχνευτής κίνησης χρησιμεύει στη μεταγωγή των συστημάτων φωτισμού ανάλογα φωτεινότητα ή/και την κίνηση. [3+5] Ύψη τοποθέτησης επίπεδα ανίχνευσης [4+6] Περιοχή ανίχνευσης Περιοχή ανίχνευσης Ύψος τοποθέτησ ης (H) Προσεγγίζοντας κατά μήκος τον ανιχνευτή Προσεγγίζοντας κάθετα τον ανιχνευτή 1,1 m 7 πλευρικά 8 μετωπικά 2,2 m Ρύθμιση και χειρισμός Ρύθμιση Ο αισθητήρας είναι έτοιμος για χρήση αμέσως μετά την τοποθέτηση στο πλαίσιο flex. ■ ενημέρωση υλικολογισμικού πραγματοποιείται μέσω της εφαρμογής "Busch-/ABB-free@home® App Next" System Access Point. Στη συνέχεια πατήστε άλλες δύο φορές σύντομα κάτω πλήκτρο.: +49 2351 956-1600; www. Σέρβις Busch-Jaeger Elektro GmbH Μία εταιρεία του ομίλου ABB, Freisenbergstraße D-58513 Lüdenscheid, Τηλ. ■ Ένθετο επέκτασης: – Για διεύρυνση της περιοχής ανίχνευσης. συσκευή προορίζεται μόνο για εσωτερικούς χώρους κτηρίων. Περισσότερες πληροφορίες ■ Για την εκτέλεση πρόσθετων λειτουργιών συσκευή πρέπει να παραμετροποιηθεί. ■ απόσταση των εξαρτημάτων από τρίτους πομπούς, οποίοι εκπέμπουν επίσης σήματα υψηλής συχνότητας (π.2022 GR SK Ελληνικά Αισθητήρας Comfort 180 flex, Multilinse, Wireless ΚΙΝΔΥΝΟΣ Σε άμεση έμμεση επαφή ηλεκτροφόρα μέρη μπορεί να περάσει ηλεκτρισμός από σώμα. [B] Bluetooth® μέσω συσκευής κινητού τάμπλετ. ■ Μια σύνδεση μιας εκμαθημένης συσκευής στο σύστημα μπορεί γίνει ανά πάσα στιγμή μέσω Bluetooth® . ■ Περαιτέρω πληροφορίες χρήστη και πληροφορίες για τον προγραμματισμό βρείτε τον κωδικό στις παρούσες οδηγίες. [C] System Access Point – Μόλις υπάρχει διαθέσιμο ένα System Access Point (από την έκδοση υλικολογισμικού 3. ■ Διαβάστε τις προσεκτικά και φυλάξτε τις οδηγίες τοποθέτησης.62764-xxx-WL 2CKA000073B5223 / 04.com ® .BUSCH-JAEGER. ■ Ένθετο ροοστάτη LED: – φως χαμηλώνει, υπάρξει κίνηση, στη ρυθμισμένη τιμή. Μια εκμαθημένη συσκευή τίθεται λειτουργία μέσω της εφαρμογής "Busch-/ABB-free@home® App Next" μέσω Bluetooth® ή μέσω του System Access Point. Σε περίπτωση αντικανονικής εκτέλεσης εργασιών σε ηλεκτροφόρα μέρη υπάρχει κίνδυνος πυρκαγιάς. Ανάλογα χρησιμοποιούμενο ένθετο flex, ανιχνευτής κίνησης [6] λειτουργεί έναν από τους παρακάτω τρόπους: ■ Ένθετο ρελέ, απλό ένθετο e-contact: – Ενεργοποιείται, υπάρξει κίνηση, ανάλογα τη φωτεινότητα του περιβάλλοντος.0 του System Access Point) στο σύστημα, τίθενται λειτουργία συσκευές μέσω της επιφάνειας χειρισμού του System Access Point. Το ένθετο flex και πλαίσιο δεν περιλαμβάνονται στον παραδοτέο εξοπλισμό και πρέπει παραγγείλετε ξεχωριστά. Ωστόσο δεν είναι όλοι οι συνδυασμοί αποτελεσματικοί σχέση τις επιθυμητές λειτουργίες. Λειτουργία Η λειτουργία εξαρτάται από χρησιμοποιούμενο ένθετο flex. υπολογιστές, συστήματα ήχου και εικόνας) πρέπει είναι τουλάχιστον m. Υπόδειξη Οι συσκευές επικοινωνούν ασύρματα μεταξύ τους. ■ Ένθετο ρελέ, διπλό: – κανάλι ενεργοποιείται, υπάρξει κίνηση, ανάλογα τη φωτεινότητα του περιβάλλοντος. Μια ήδη δηλωμένη συσκευή πρέπει υποστεί επαναφορά, προκειμένου ρυθμιστεί ξανά στη λειτουργία προγραμματισμού. – συσκευή βρίσκεται αυτό χρονικό διάστημα σε λειτουργία εκμάθησης. – Μην καθαρίζετε συσκευή και σύστημα φακών λειαντικά ή διαβρωτικά καθαριστικά. αποτελέσματα μπορεί είναι ηλεκτροπληξία, εγκαύματα θάνατος. 1. λειτουργία εξαρτάται από ποιο ένθετο flex είναι τοποθετημένο στη συσκευή.4) ■ Bluetooth Low Energy Συχνότητα μετάδοσης 2,400 2,483 GHz Μέγιστη ισχύς μετάδοσης ■ (wireless) dBm ■ Bluetooth (BLE) dBm Δομοστοιχειωτό σύστημα Υπόδειξη Οι αισθητήρες ανιχνευτή κίνησης μπορούν συνδυαστούν τυχαία φυσικά ένθετα flex 4]. πλήρες κείμενο της δήλωσης συμμόρφωσης διατίθεται αυτόν τον κωδικό αυτές τις οδηγίες χρήσης. Σύνδεση Ανατρέξτε στην τεκμηρίωση του εκάστοτε χρησιμοποιούμενου ένθετου flex. ■ Αναλυτικές πληροφορίες για την έναρξη λειτουργίας και την παραμετροποίηση βρείτε στο εγχειρίδιο προϊόντος. – Μην καλύπτετε τοποθετείτε κολλητική ταινία πάνω στα μέρη με φακούς γιατί μπορεί διαταραχτεί λειτουργία της συσκευής. – αυτόν τον τρόπο λειτουργίας την εφαρμογή "Busch- /ABB-free@home® App Next" αποκτάται πρόσβαση μια επιμέρους συσκευή ολόκληρο δίκτυο βρόχου. Περιοχή ανίχνευσης Η περιοχή ανίχνευσης εξαρτάται μεταξύ άλλων από θερμοκρασία περιβάλλοντος. – Μετά την εκμάθηση της συσκευής μέσω του System Access Point, Bluetooth® απενεργοποιείται.χ. Τεχνικά στοιχεία Γωνία ανοίγματος: 180° Οριακή τιμή φωτεινότητας: …500 Lux, λειτουργία ημέρας Ύψος τοποθέτησης: 0,8 2,2 m Βαθμός προστασίας IP20 Περιοχή θερμοκρασίας +45 °C Θερμοκρασία αποθήκευσης -25 +70 °C Πρωτόκολλο μετάδοσης free@Home wireless (IEEE 802. λειτουργία εξαρτάται από χρησιμοποιούμενο ένθετο flex. Κρατήστε πατημένο κάτω πλήκτρο για δευτερόλεπτα: – δευτερόλεπτα καμία λειτουργία LED – δευτερόλεπτα LED αναβοσβήνει αργά – δευτερόλεπτα LED αναβοσβήνει γρήγορα – LED σβήνει 2
