c) 12
Klasifikace odolnosti vůči internímu el. oblouku IAC AFL Ia
, ta
kA/s 20/1
Třída přepážek rozváděči PM
Kategorie ztráty provozní kontinuity LSC 2
Zapínací vypínací schopnost modul C:
Jmenovitý vypínaný proud převážně činné zátěže Iload
A 630
Počet vypínacích operací při převážně činné zátěži 100
Jmenovitý vypínaný proud uzavřené smyčky distribučního vedení Iloop
A 630
Jmenovitý vypínaný proud jedné kondenzátorové baterie Isb
A 135
Jmenovitý vypínaný proud zemní poruchy Ief1
A 200
Jmenovitý vypínaný nabíjecí proud kabelu vedení podmínkách zemní
poruchy
Ief2
A 115
Jmenovitý zkratový zapínací proud Ima
kA 50
Jmenovitý vypínaný nabíjecí proud kabelu Icc
A 63
Nabíjecí schopnost vedení IIc
A 1
Třídy elektrické mechanické odolnosti E3, C2, M1
Jmenovitý krátkodobý proud (uzemňovač) Ik
kA 20
Jmenovitý zkratový zapínací proud (uzemňovač) Ima
kA 50
Zapínací vypínací schopnost modul V:
Jmenovitý vypínaný proud převážně činné zátěže Ir
A 630
Jmenovitý zkratový vypínaný proud Isc
kA 20
Jmenovitý vypínaný nabíjecí proud kabelu Ic
A 25
Jmenovitý krátkodobý proud (uzemňovač) Ik
kA 20
Jmenovitý zkratový zapínací proud (uzemňovač) Ima
kA 50
Třídy elektrické mechanické odolnosti E2, C2, S1, M1
Normální provozní podmínky vnitřního rozváděče podle IEC 62271-200
Teplota okolního vzduchu 1)
- maximální hodnota o
C +40
- maximální střední hodnota dobu hodin o
C +35
- minimální hodnota o
C -25
Instalační nadmořská výška 3)
m 1500
Relativní max.8
SafeRing Air SafePlus Air elektrické údaje
Jmenovité napětí 12
Jmenovité výdržné napětí průmyslového kmitočtu Ud
kV 28
- odpínači 32
Jmenovité výdržné napětí atmosférického impulzu Up
kV 75
- odpínači 85
Jmenovitá frekvence fr
Hz 50
Jmenovitý proud (přípojnice) Ir
A 630
Jmenovitý proud (kabelový odpínač) Ir
A 630
Jmenovitý proud (vakuový vypínač) Ir
A 630
Jmenovitý krátkodobý výdržný proud Ik
kA 20
Jmenovité trvání zkratu tk
s 3
Jmenovitý špičkový výdržný proud Ip
kA 50
Jmenovité stejnosměrné zkušební napětí kabelu Uct

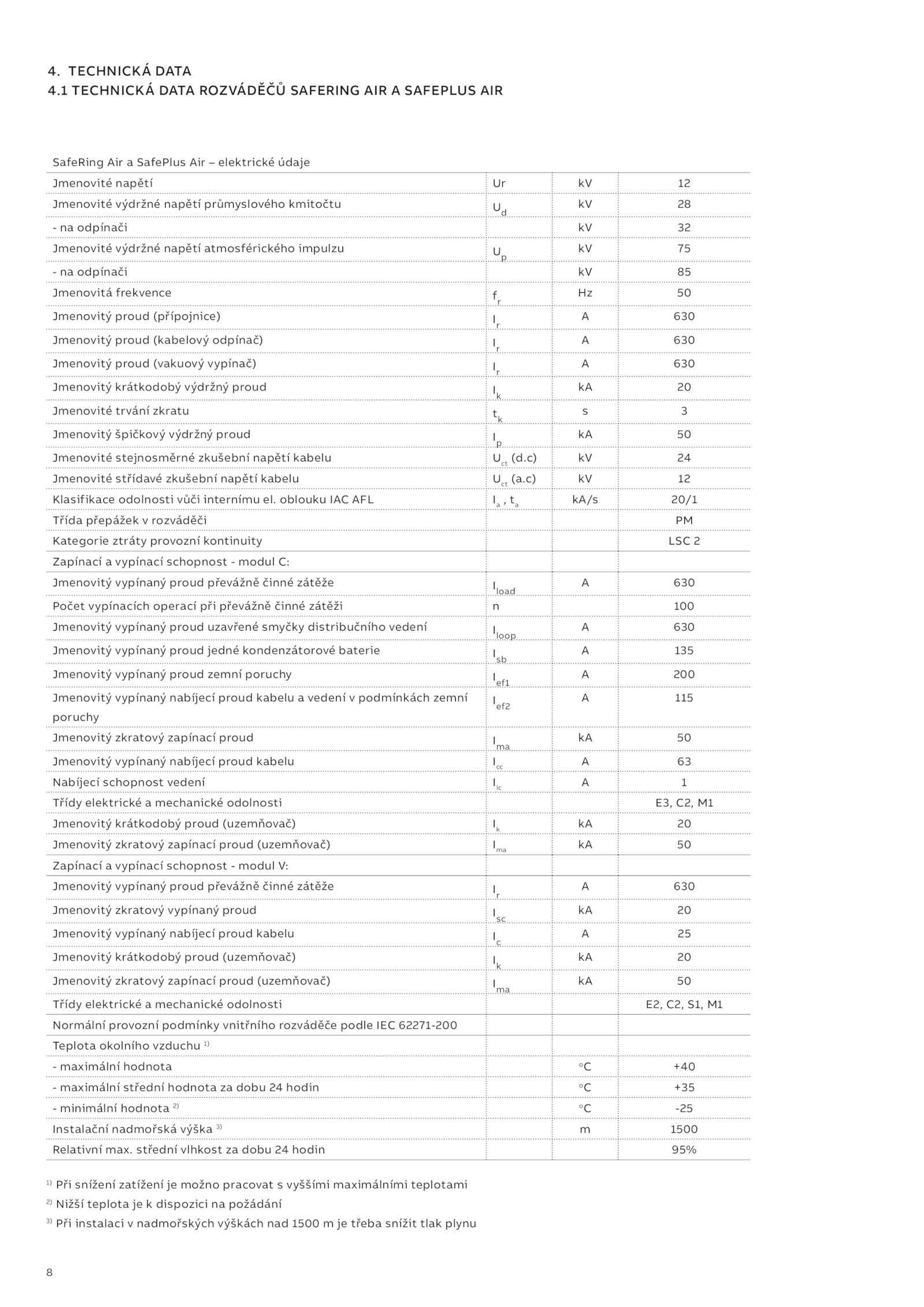

(d.1 TECHNICKÁ DATA ROZVÁDĚČŮ SAFERING AIR SAFEPLUS AIR
. TECHNICKÁ DATA
4. střední vlhkost dobu hodin 95%
1)
Při snížení zatížení možno pracovat vyššími maximálními teplotami
2)
Nižší teplota dispozici požádání
3)
Při instalaci nadmořských výškách nad 1500 třeba snížit tlak plynu
4.c) 24
Jmenovité střídavé zkušební napětí kabelu Uct
(a
