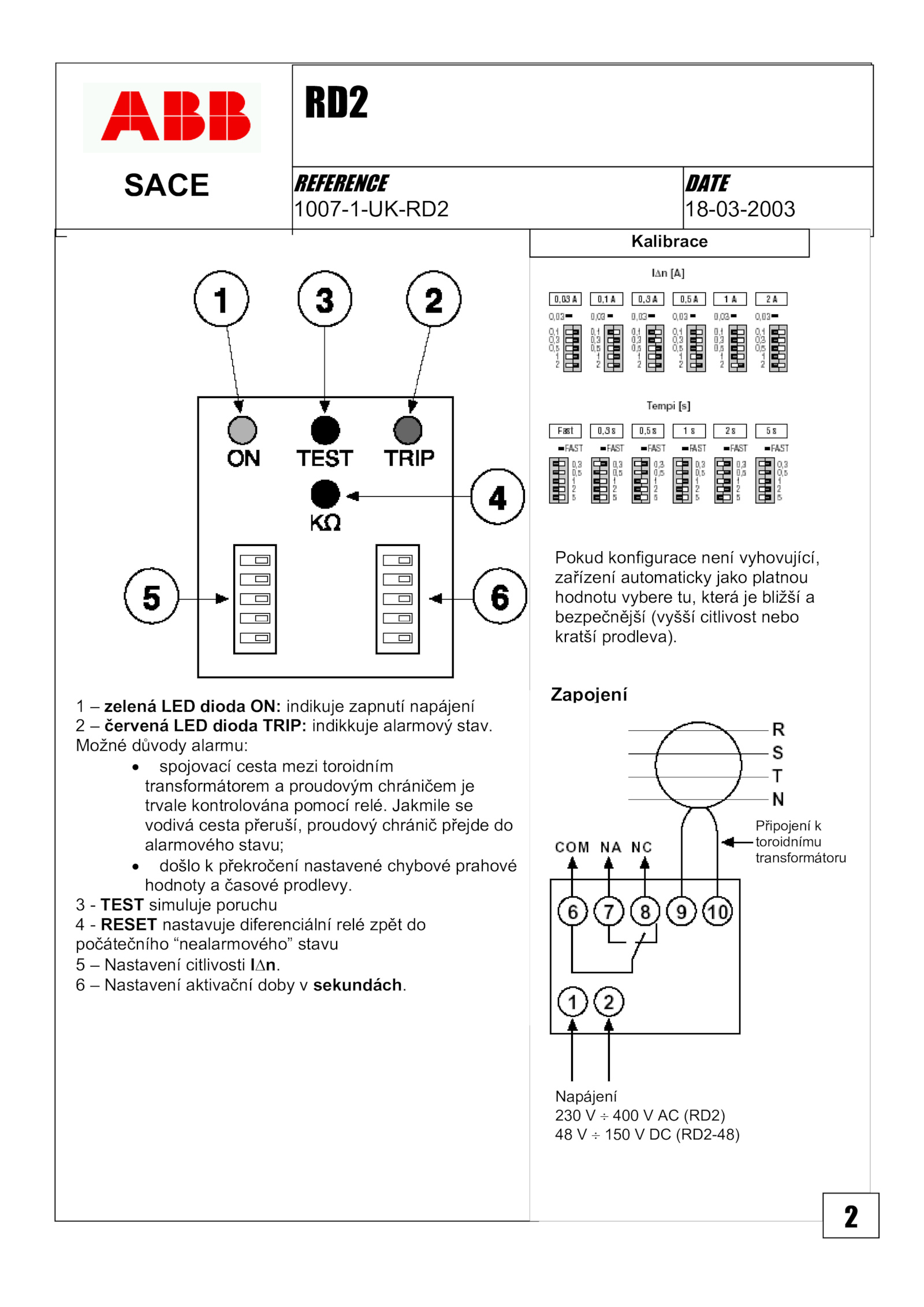

1 zelená LED dioda ON: indikuje zapnutí napájení
2 červená LED dioda TRIP: indikkuje alarmový stav.
Možné důvody alarmu:
• spojovací cesta mezi toroidním
transformátorem proudovým chráničem je
trvale kontrolována pomocí relé.
6 Nastavení aktivační doby sekundách. Jakmile se
vodivá cesta přeruší, proudový chránič přejde do
alarmového stavu;
• došlo překročení nastavené chybové prahové
hodnoty časové prodlevy.
Pokud konfigurace není vyhovující,
zařízení automaticky jako platnou
hodnotu vybere tu, která bližší a
bezpečnější (vyšší citlivost nebo
kratší prodleva).
Napájení
230 400 (RD2)
48 150 (RD2-48)
Připojení k
toroidnímu
transformátoru
Kalibrace
Zapojení
.
3 TEST simuluje poruchu
4 RESET nastavuje diferenciální relé zpět do
počátečního “nealarmového” stavu
5 Nastavení citlivosti In
