Jak získat tento dokument?






Poznámky redaktora

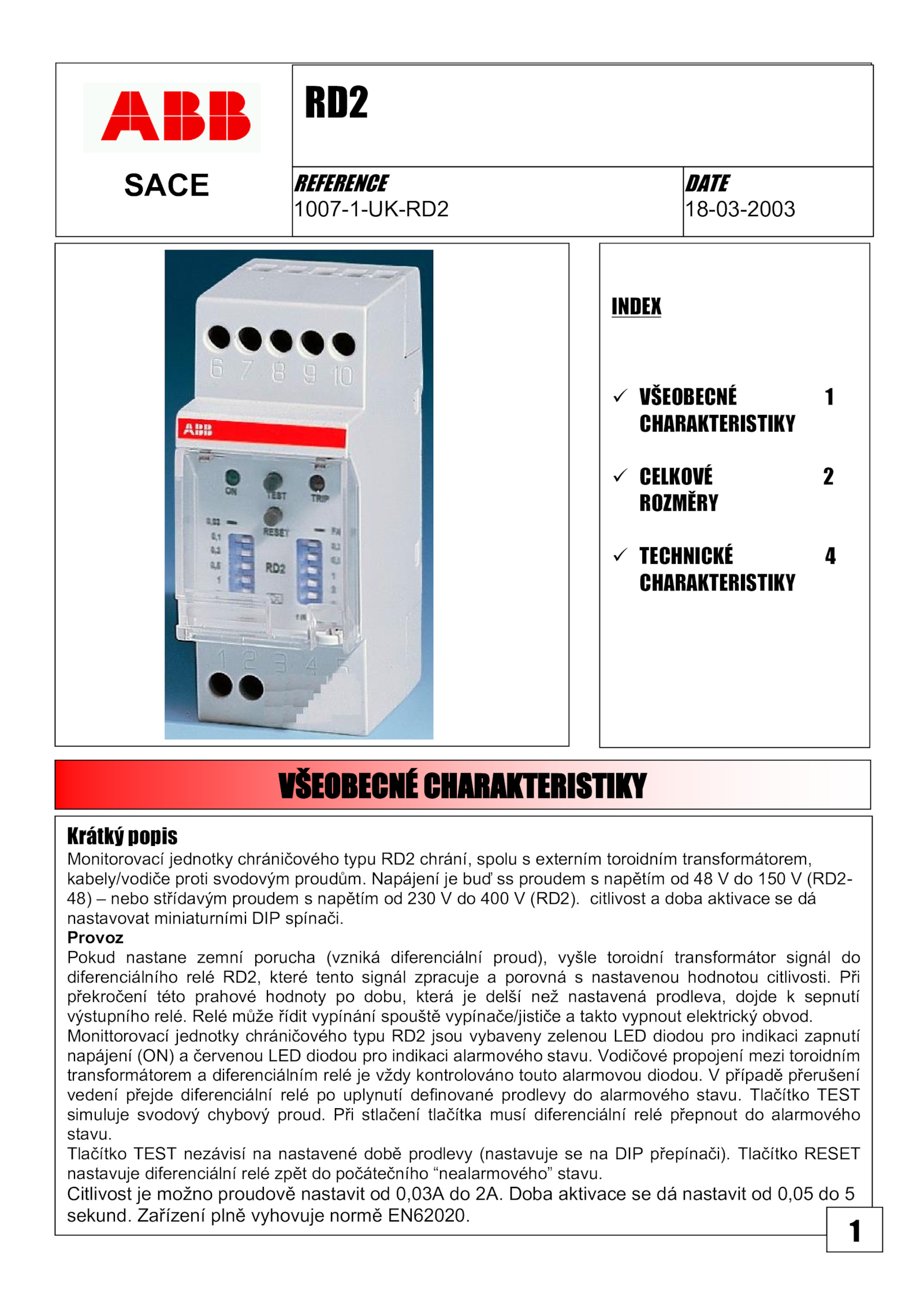

REFERENCE 1007-1-UK-RD2 DATE 18-03-2003 RD2 SACE INDEX ✓ VŠEOBECNÉ 1 CHARAKTERISTIKY ✓ CELKOVÉ 2 ROZMĚRY ✓ TECHNICKÉ 4 CHARAKTERISTIKY VŠEOBECNÉ CHARAKTERISTIKY Krátký popis Monitorovací jednotky chráničového typu RD2 chrání, spolu externím toroidním transformátorem, kabely/vodiče proti svodovým proudům. Doba aktivace nastavit 0,05 5 sekund. citlivost doba aktivace dá nastavovat miniaturními DIP spínači. Provoz Pokud nastane zemní porucha (vzniká diferenciální proud), vyšle toroidní transformátor signál do diferenciálního relé RD2, které tento signál zpracuje porovná nastavenou hodnotou citlivosti. případě přerušení vedení přejde diferenciální relé uplynutí definované prodlevy alarmového stavu. Citlivost možno proudově nastavit 0,03A 2A. Monittorovací jednotky chráničového typu RD2 jsou vybaveny zelenou LED diodou pro indikaci zapnutí napájení (ON) červenou LED diodou pro indikaci alarmového stavu. 1 . Tlačítko TEST simuluje svodový chybový proud. Tlačítko TEST nezávisí nastavené době prodlevy (nastavuje DIP přepínači). Napájení buď proudem napětím 150 (RD2- 48) nebo střídavým proudem napětím 230 400 (RD2). Při stlačení tlačítka musí diferenciální relé přepnout alarmového stavu. Při překročení této prahové hodnoty dobu, která delší než nastavená prodleva, dojde sepnutí výstupního relé. Relé může řídit vypínání spouště vypínače/jističe takto vypnout elektrický obvod. Tlačítko RESET nastavuje diferenciální relé zpět počátečního “nealarmového” stavu. Zařízení plně vyhovuje normě EN62020. Vodičové propojení mezi toroidním transformátorem diferenciálním relé vždy kontrolováno touto alarmovou diodou
