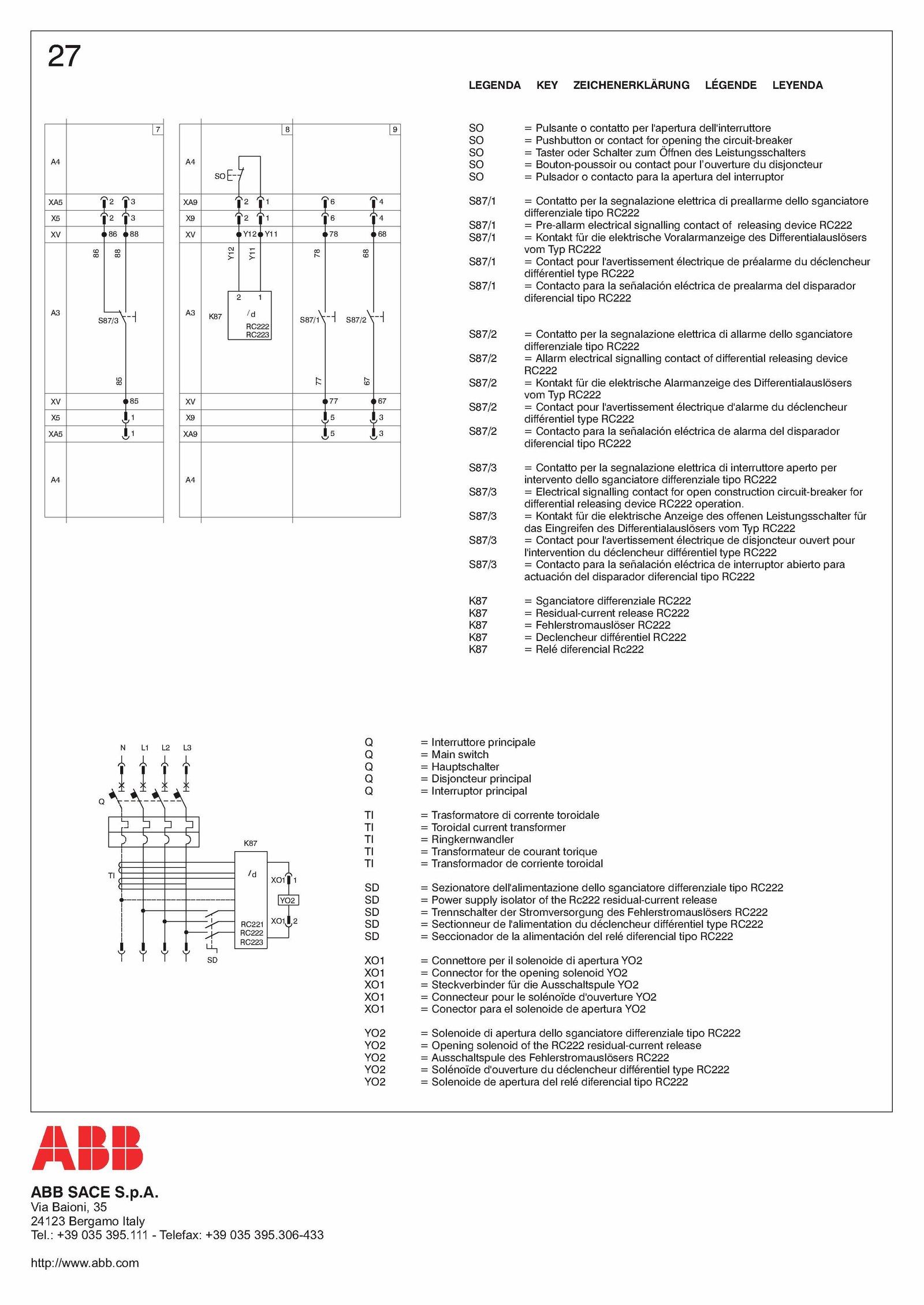

abb. Via Baioni, 35 24123 Bergamo Italy Tel.A.306-433 http://www. S87/3 Kontakt für die elektrische Anzeige des offenen Leistungsschalter für das Eingreifen des Differentialauslösers vom Typ RC222 S87/3 Contact pour l'avertissement électrique disjoncteur ouvert pour l'intervention déclencheur différentiel type RC222 S87/3 Contacto para señalación eléctrica interruptor abierto para actuación del disparador diferencial tipo RC222 K87 Sganciatore differenziale RC222 K87 Residual-current release RC222 K87 Fehlerstromauslöser RC222 K87 Declencheur différentiel RC222 K87 Relé diferencial Rc222 N L3 Q Interruttore principale Q Main switch Q Hauptschalter Q Disjoncteur principal Q Interruptor principal TI Trasformatore corrente toroidale TI Toroidal current transformer TI Ringkernwandler TI Transformateur courant torique TI Transformador corriente toroidal SD Sezionatore dell'alimentazione dello sganciatore differenziale tipo RC222 SD Power supply isolator the Rc222 residual-current release SD Trennschalter der Stromversorgung des Fehlerstromauslösers RC222 SD Sectionneur l'alimentation déclencheur différentiel type RC222 SD Seccionador alimentación del relé diferencial tipo RC222 XO1 Connettore per solenoide apertura YO2 XO1 Connector for the opening solenoid YO2 XO1 Steckverbinder für die Ausschaltspule YO2 XO1 Connecteur pour solénoïde d'ouverture YO2 XO1 Conector para solenoide apertura YO2 YO2 Solenoide apertura dello sganciatore differenziale tipo RC222 YO2 Opening solenoid the RC222 residual-current release YO2 Ausschaltspule des Fehlerstromauslösers RC222 YO2 Solénoïde d'ouverture déclencheur différentiel type RC222 YO2 Solenoide apertura del relé diferencial tipo RC222 Al i M IP ABB SACE S.com .: +39 035 395. ,3 XA9 V, VI3 A4 SO Pulsante contatto per l'apertura dell'interruttore SO Pushbutton contact for opening the circuit-breaker SO Taster oder Schalter zum Offnen des Leistungsschalters SO Bouton-poussoir contact pour l’ouverture disjoncteur SO Pulsador contacto para apertura del interruptor S87/1 Contatto per segnalazione elettrica preallarme dello sganciatore differenziale tipo RC222 S87/1 Pre-allarm electrical signalling contact releasing device RC222 S87/1 Kontakt für die elektrische Voralarmanzeige des Differentialauslôsers vom Typ RC222 S87/1 Contact pour l'avertissement électrique préalarme déclencheur différentiel type RC222 S87/1 Contacto para señalación eléctrica prealarma del disparador diferencial tipo RC222 S87/2 Contatto per segnalazione elettrica allarme dello sganciatore differenziale tipo RC222 S87/2 Allarm electrical signalling contact differential releasing device RC222 S87/2 Kontakt für die elektrische Alarmanzeige des Differentialauslösers vom Typ RC222 S87/2 Contact pour l'avertissement électrique d'alarme déclencheur différentiel type RC222 S87/2 Contacto para señalación eléctrica alarma del disparador diferencial tipo RC222 S87/3 Contatto per segnalazione elettrica interruttore aperto per intervento dello sganciatore differenziale tipo RC222 S87/3 Electrical signalling contact for open construction circuit-breaker for differential releasing device RC222 operation.27 LEGENDA KEY ZEICHENERKLÄRUNG LÉGENDE LEYENDA A4 i n XA5 '3 X5 '3 XV >86 <»88 A3 to S H XV »85 X5 V XA5 V A4 A4 LU C S r 8 9 XA9 4 X9 1 / ' 4 XV iY11 »78 168 A3 2 > Y11 S \ 86 HS8 7/2\ 76 1K87 2 1 d RC222 RC223 XV »77 167 X9 V.111 Telefax: +39 035 395.p
