42

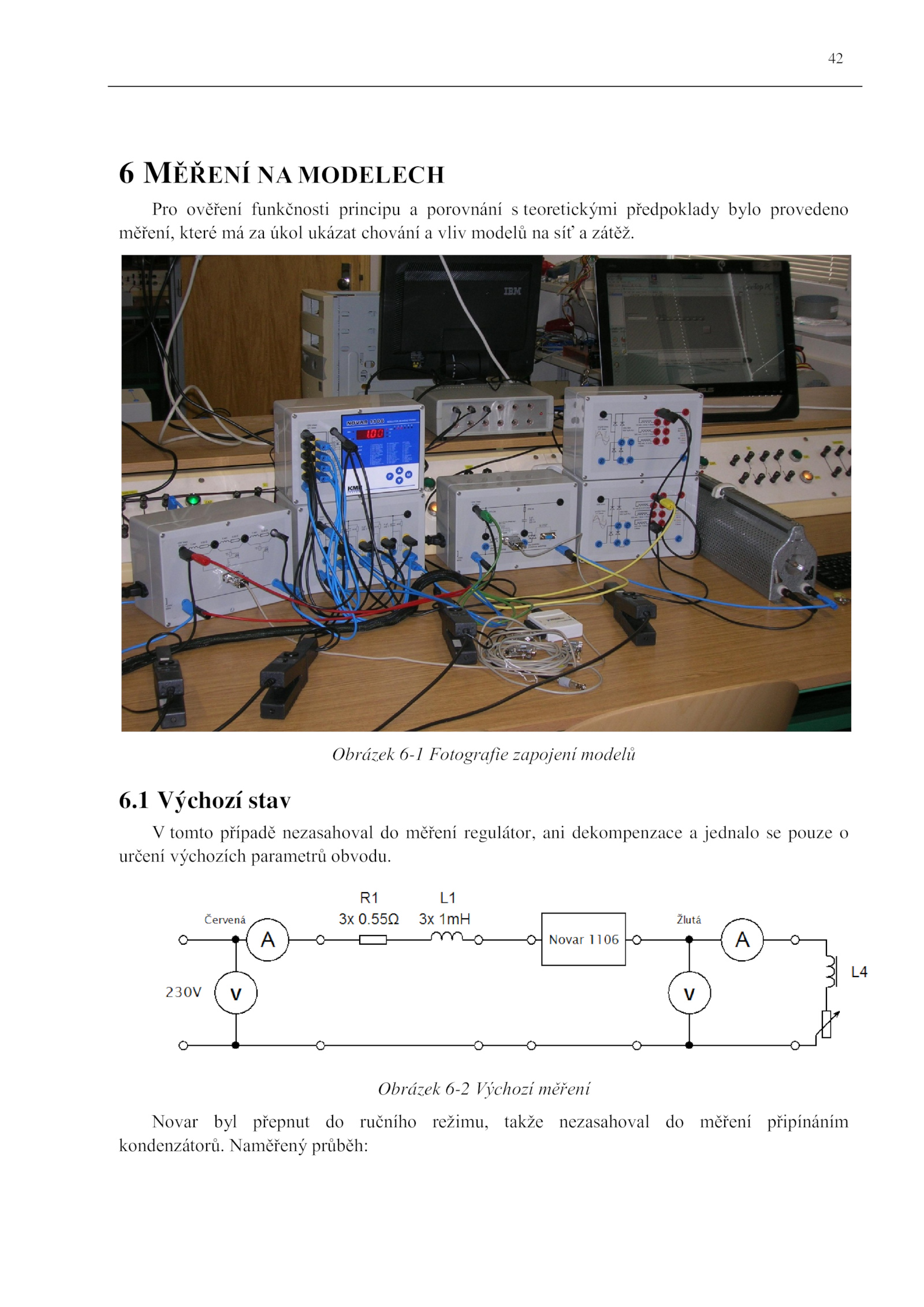

6 MĚŘENÍ MODELECH
Pro ověření funkčnosti principu porovnání teoretickými předpoklady bylo provedeno
měření, které úkol ukázat chování vliv modelů síť zátěž. Naměřený průběh:
.
Obrázek 6-1 Fotografie zapojení modelů
6.1 Výchozí stav
V tomto případě nezasahoval měření regulátor, ani dekompenzace jednalo pouze o
určení výchozích parametrů obvodu.
Obrázek 6-2 Výchozí měření
Novar byl přepnut ručního režimu, takže nezasahoval měření připínáním
kondenzátorů
