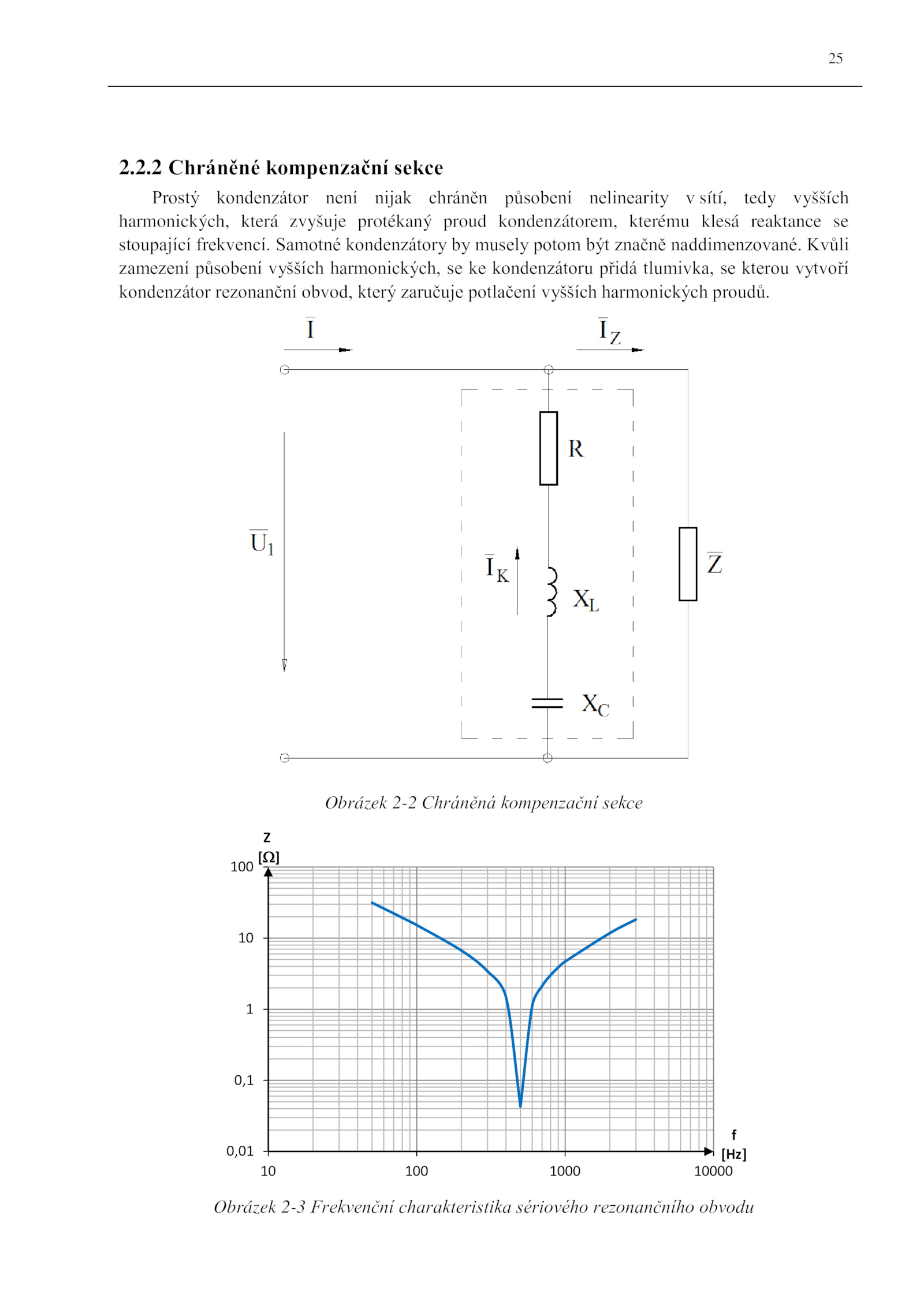

Obrázek 2-2 Chráněná kompenzační sekce
Obrázek 2-3 Frekvenční charakteristika sériového rezonančního obvodu
0,01
0,1
1
10
100
10 100 1000 10000
Z
[Ω]
f
[Hz]
.2 Chráněné kompenzační sekce
Prostý kondenzátor není nijak chráněn působení nelinearity sítí, tedy vyšších
harmonických, která zvyšuje protékaný proud kondenzátorem, kterému klesá reaktance se
stoupající frekvencí.25
2. Kvůli
zamezení působení vyšších harmonických, kondenzátoru přidá tlumivka, kterou vytvoří
kondenzátor rezonanční obvod, který zaručuje potlačení vyšších harmonických proudů. Samotné kondenzátory musely potom být značně naddimenzované.2
