Jedná jednoduchý stabilizovaný obvod stejnosměrným výstupním napětím 24V, který
přes tranzistory MOSFET spíná ovládací cívky relé.
.o., které sice nejsou vhodné pro
spínání kondenzátorů, ale stykače tomu určené vyrábějí pouze třífázové proto byly zvoleny
tyto. Maximální
kompenzační proud při sepnutí všech baterii 𝐼𝐶𝑚𝑎𝑥 1,08A dostačuje tedy pro potřeby
modelů, přičemž nejmenší kompenzační proud, který lze vyprodukovat 𝐼𝐶𝑚𝑖𝑛 72mA.2 Model kompenzace
Celkem jsou dispozici čtyři stupně kapacitou 1μ𝐹, 2μ𝐹, 4μ𝐹 8μ𝐹, lze tedy plynule
regulovat hodnoty 1μF celkovou kapacitu 15μF stupněm 1μF.
5.

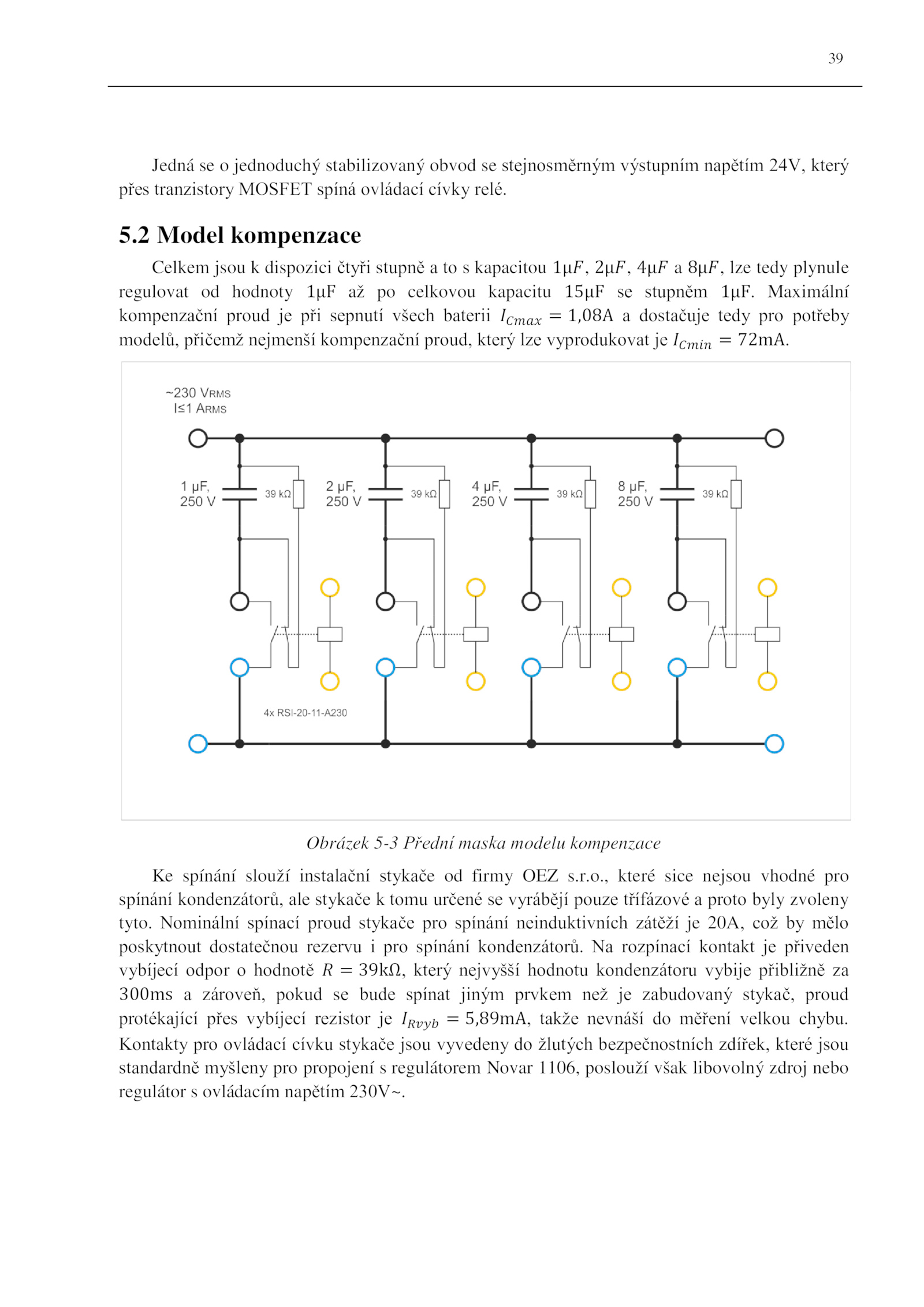

Obrázek 5-3 Přední maska modelu kompenzace
Ke spínání slouží instalační stykače firmy OEZ s.r.
Kontakty pro ovládací cívku stykače jsou vyvedeny žlutých bezpečnostních zdířek, které jsou
standardně myšleny pro propojení regulátorem Novar 1106, poslouží však libovolný zdroj nebo
regulátor ovládacím napětím 230V~. rozpínací kontakt přiveden
vybíjecí odpor hodnotě 39kΩ, který nejvyšší hodnotu kondenzátoru vybije přibližně za
300ms zároveň, pokud bude spínat jiným prvkem než zabudovaný stykač, proud
protékající přes vybíjecí rezistor 𝐼𝑅𝑣𝑦𝑏 5,89mA, takže nevnáší měření velkou chybu. Nominální spínací proud stykače pro spínání neinduktivních zátěží 20A, což mělo
poskytnout dostatečnou rezervu pro spínání kondenzátorů
