Přístrojové instalační svorky
Výňatek katalogu

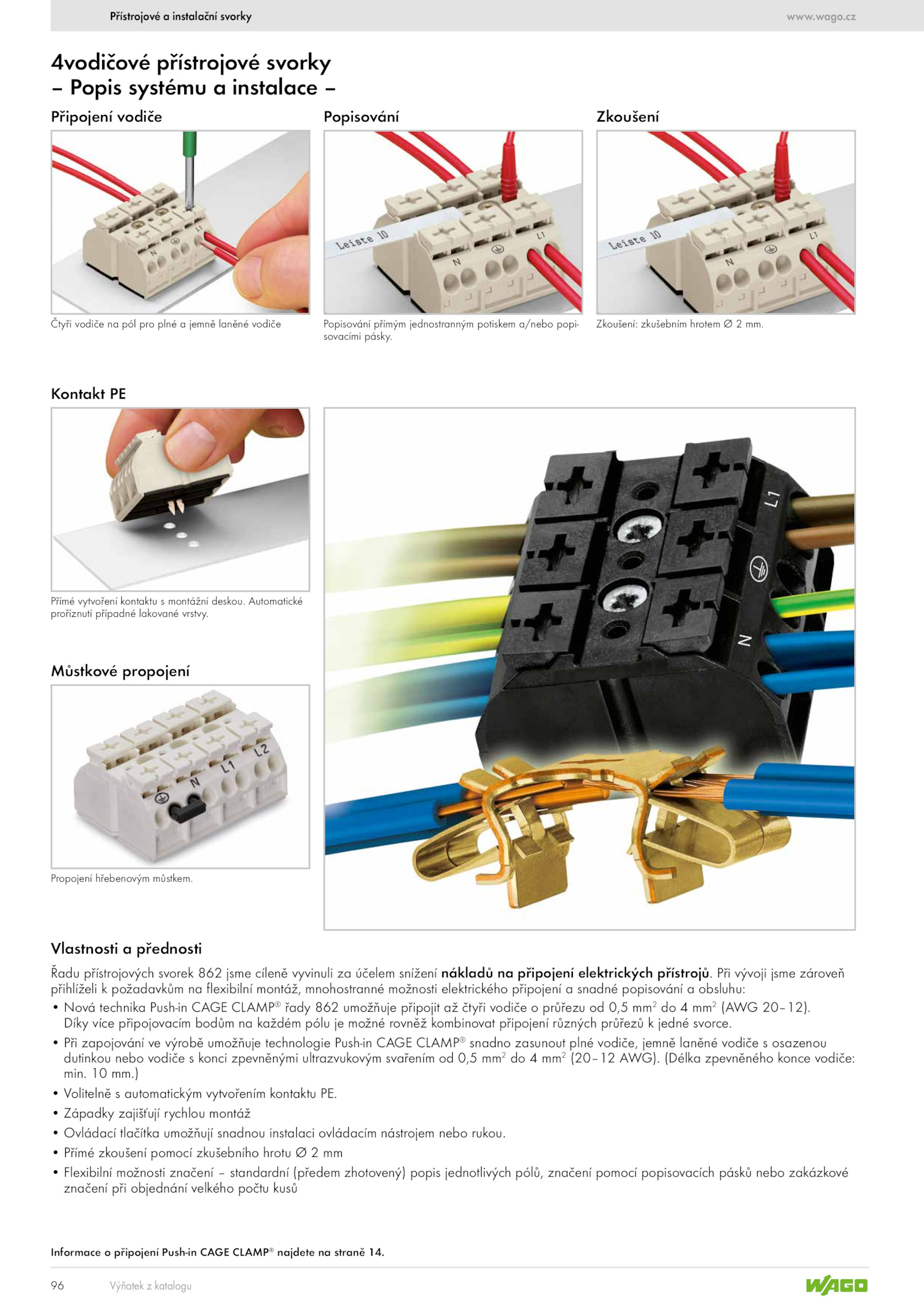

4vodičové přístrojové svorky
– Popis systému instalace –
Připojení vodiče Zkoušení
Popisování
Popisování přímým jednostranným potiskem a/nebo popi-
sovacími pásky. Při vývoji jsme zároveň
přihlíželi požadavkům flexibilní montáž, mnohostranné možnosti elektrického připojení snadné popisování obsluhu:
• Nová technika Push-in CAGE CLAMP®
řady 862 umožňuje připojit čtyři vodiče průřezu 0,5 mm2
do mm2
(AWG 20–12).
Zkoušení: zkušebním hrotem mm.
Díky více připojovacím bodům každém pólu možné rovněž kombinovat připojení různých průřezů jedné svorce. (Délka zpevněného konce vodiče:
min.
Čtyři vodiče pól pro plné jemně laněné vodiče
Přímé vytvoření kontaktu montážní deskou.
Kontakt PE
Můstkové propojení
Informace připojení Push-in CAGE CLAMP®
najdete straně 14.
Vlastnosti přednosti
Řadu přístrojových svorek 862 jsme cíleně vyvinuli účelem snížení nákladů připojení elektrických přístrojů. mm.
• Západky zajišťují rychlou montáž
• Ovládací tlačítka umožňují snadnou instalaci ovládacím nástrojem nebo rukou.
• Při zapojování výrobě umožňuje technologie Push-in CAGE CLAMP®
snadno zasunout plné vodiče, jemně laněné vodiče osazenou
dutinkou nebo vodiče konci zpevněnými ultrazvukovým svařením 0,5 mm2
do mm2
(20–12 AWG).wago.
.)
• Volitelně automatickým vytvořením kontaktu PE. Automatické
proříznutí případné lakované vrstvy.
• Přímé zkoušení pomocí zkušebního hrotu mm
• Flexibilní možnosti značení standardní (předem zhotovený) popis jednotlivých pólů, značení pomocí popisovacích pásků nebo zakázkové
značení při objednání velkého počtu kusů
Propojení hřebenovým můstkem.www
