92 Výňatek katalogu
Systémy řadových svorek
Montáž Upevnění

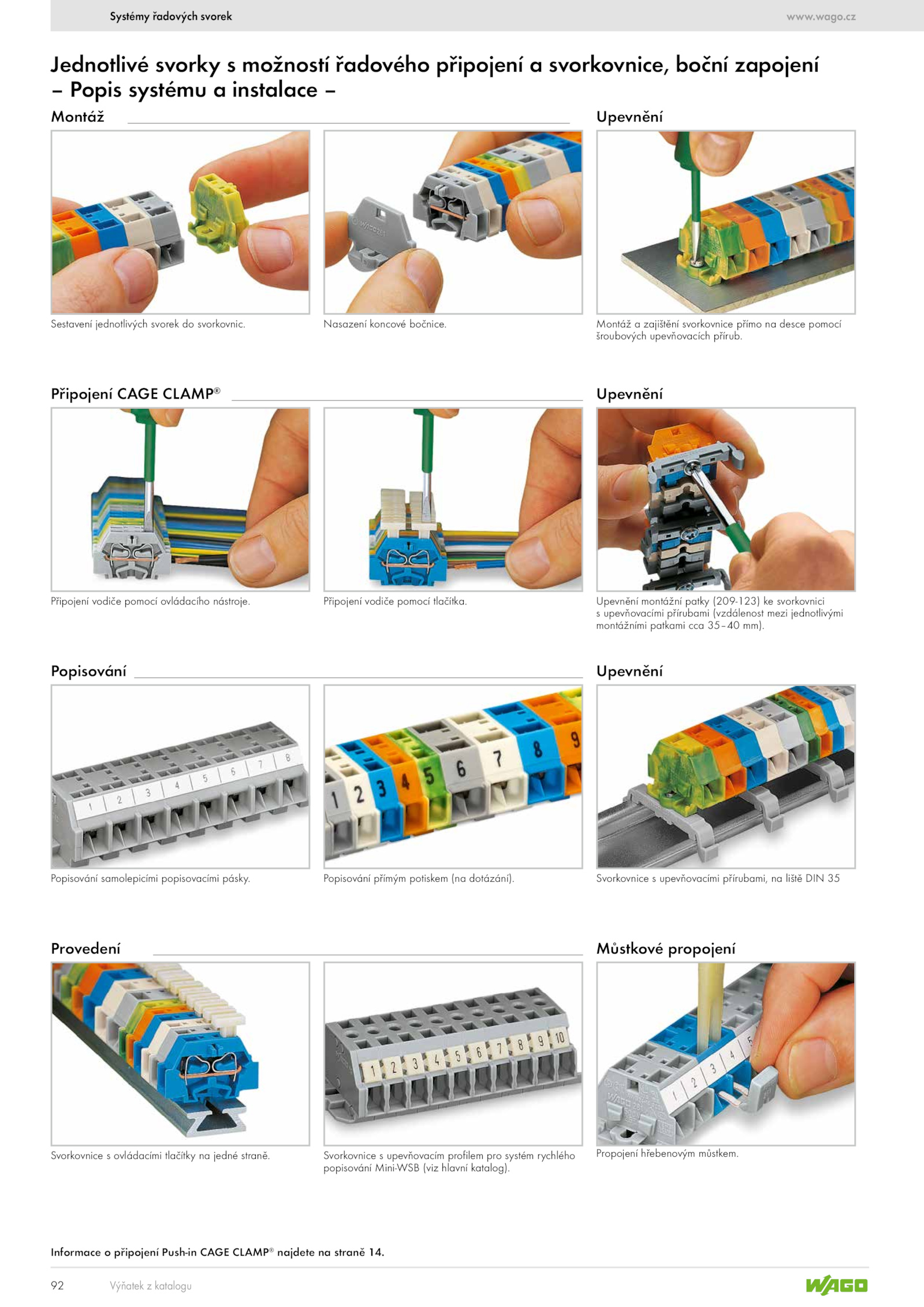

Sestavení jednotlivých svorek svorkovnic. Montáž zajištění svorkovnice přímo desce pomocí
šroubových upevňovacích přírub.
.
Připojení CAGE CLAMP®
Připojení vodiče pomocí ovládacího nástroje.
Popisování přímým potiskem (na dotázání).
Upevnění
Upevnění montážní patky (209-123) svorkovnici
s upevňovacími přírubami (vzdálenost mezi jednotlivými
montážními patkami cca 35–40 mm).
Upevnění
Svorkovnice upevňovacími přírubami, liště DIN 35
Propojení hřebenovým můstkem.wago.
Nasazení koncové bočnice.
Popisování
Popisování samolepicími popisovacími pásky. Svorkovnice upevňovacím profilem pro systém rychlého
popisování Mini-WSB (viz hlavní katalog).
Jednotlivé svorky možností řadového připojení svorkovnice, boční zapojení
– Popis systému instalace –
Připojení vodiče pomocí tlačítka.
Provedení Můstkové propojení
Svorkovnice ovládacími tlačítky jedné straně
