Připojení vodiče pomocí ovládacího nástroje (břit
2,5 0,4 mm).
..cz
86 Výňatek katalogu
Systémy řadových svorek
Popisování jednotlivých skupin pomocí systému rychlého
popisování WSB
Montáž zapojovací matice naklapnutým doplňkovým
modulem přímé vytvoření kontaktu upevňovacím
rámem.
Moduly popisem výroby
Strana .
Doplňkový modul Doplňkový modul
Potenciálové bloky
Zkoušení
Popisování
Popisování
Označení modulu
Připojení CAGE CLAMP®
Zapojovací matice

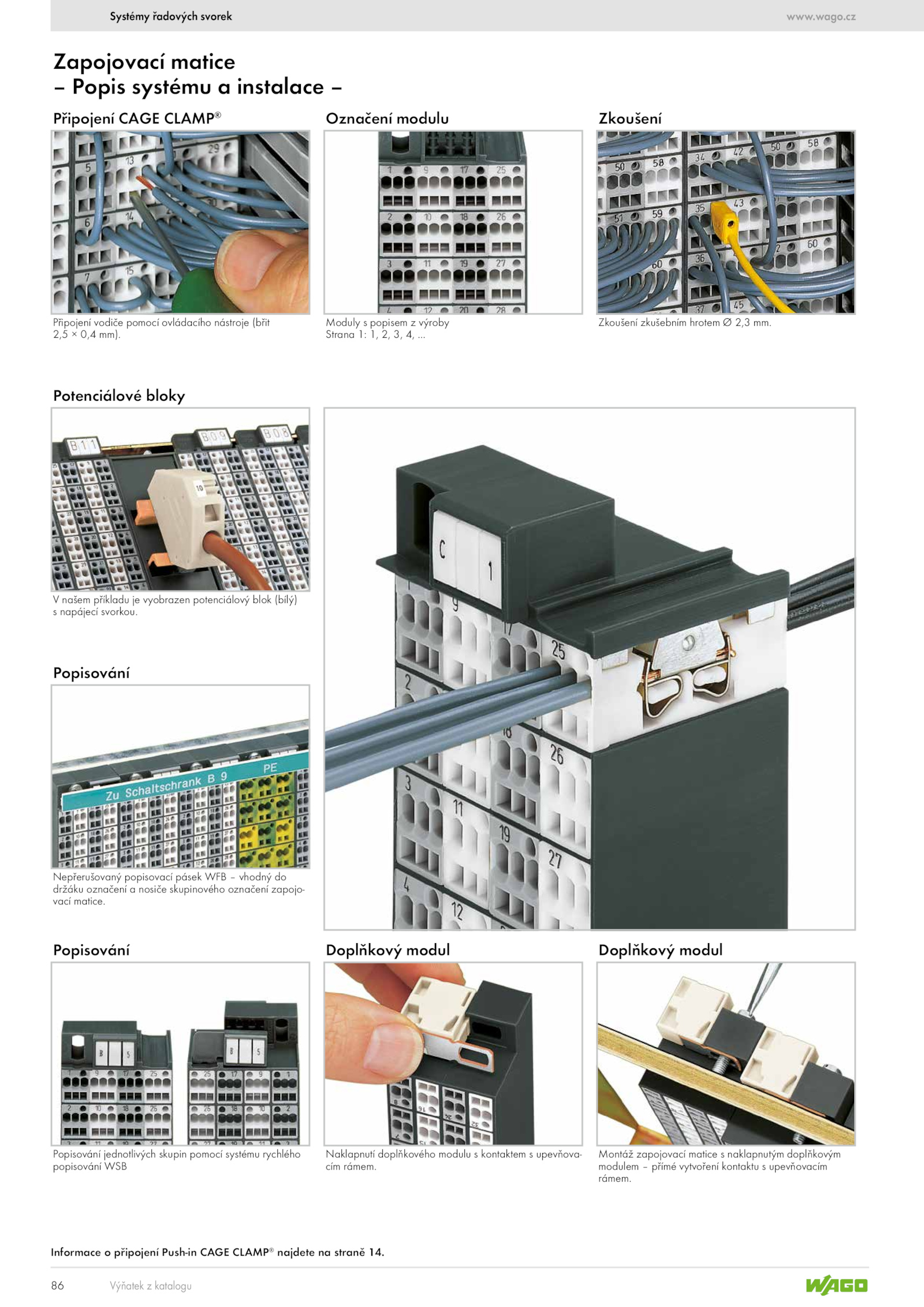

– Popis systému instalace –
Informace připojení Push-in CAGE CLAMP®
najdete straně 14.
Zkoušení zkušebním hrotem 2,3 mm.
Naklapnutí doplňkového modulu kontaktem upevňova-
cím rámem..
V našem příkladu vyobrazen potenciálový blok (bílý)
s napájecí svorkou.
Nepřerušovaný popisovací pásek WFB vhodný do
držáku označení nosiče skupinového označení zapojo-
vací matice.wago
