Systémy řadových svorek
Výňatek katalogu

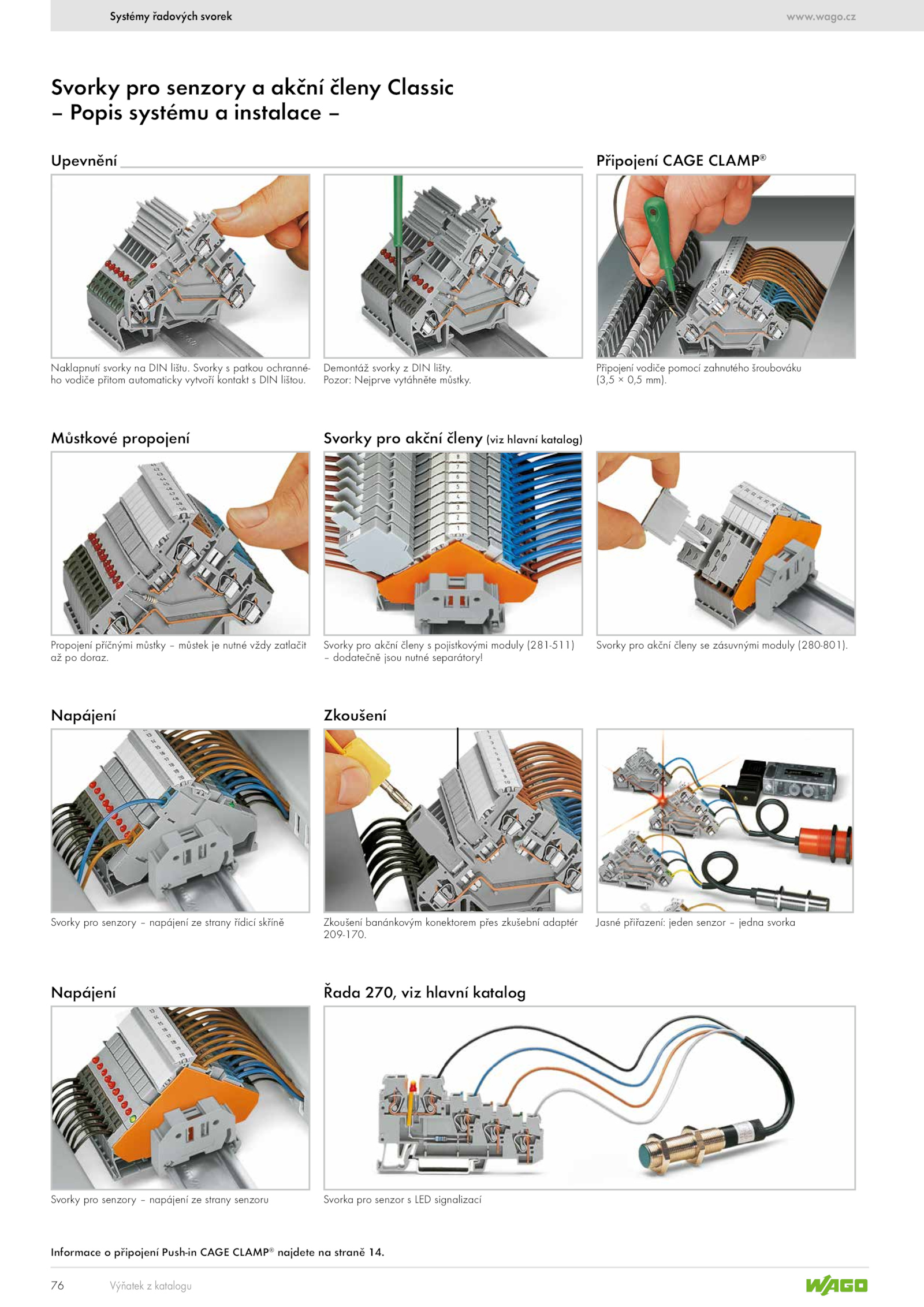

Svorky pro senzory akční členy Classic
– Popis systému instalace –
Zkoušení
Připojení vodiče pomocí zahnutého šroubováku
(3,5 0,5 mm).
Upevnění Připojení CAGE CLAMP®
Naklapnutí svorky DIN lištu.wago.
. Svorky patkou ochranné-
ho vodiče přitom automaticky vytvoří kontakt DIN lištou.
Svorky pro akční členy (viz hlavní katalog)
Svorky pro akční členy pojistkovými moduly (281-511)
– dodatečně jsou nutné separátory!
Řada 270, viz hlavní katalog
Svorka pro senzor LED signalizací
Jasné přiřazení: jeden senzor jedna svorka
Informace připojení Push-in CAGE CLAMP®
najdete straně 14.
Pozor: Nejprve vytáhněte můstky.
Zkoušení banánkovým konektorem přes zkušební adaptér
209-170.www.
Můstkové propojení
Propojení příčnými můstky můstek nutné vždy zatlačit
až doraz.
Napájení
Svorky pro senzory napájení strany řídicí skříně
Napájení
Svorky pro senzory napájení strany senzoru
Demontáž svorky DIN lišty.
Svorky pro akční členy zásuvnými moduly (280-801)
