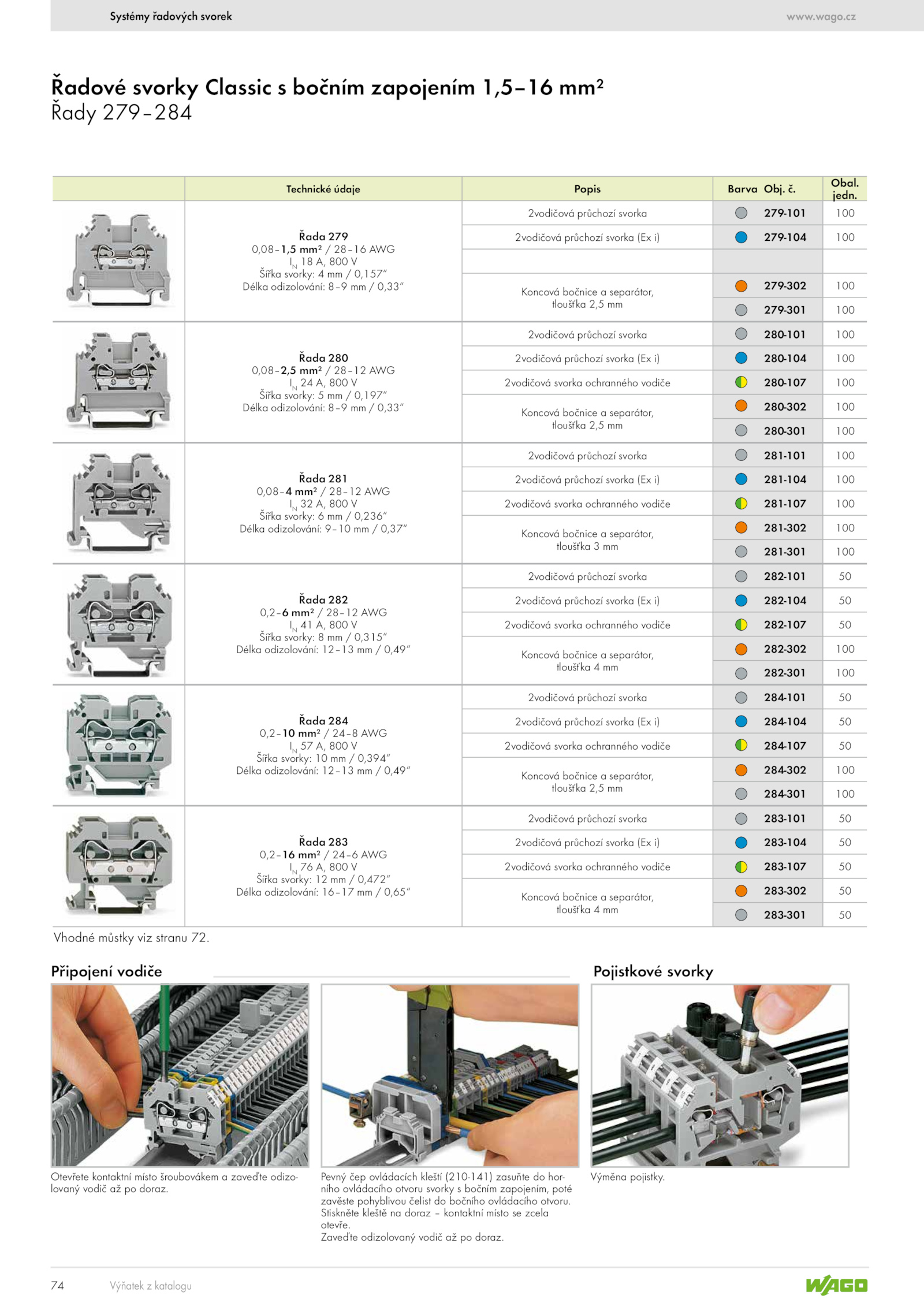

wago.www. Výměna pojistky. . jedn. č. Pojistkové svorky Pevný čep ovládacích kleští (210-141) zasuňte hor- ního ovládacího otvoru svorky bočním zapojením, poté zavěste pohyblivou čelist bočního ovládacího otvoru. Zaveďte odizolovaný vodič doraz.cz 74 Systémy řadových svorek Výňatek katalogu Řadové svorky Classic bočním zapojením 1,5–16 mm² Řady 279–284 Technické údaje Popis Barva Obj. Vhodné můstky viz stranu 72. Obal. Stiskněte kleště doraz kontaktní místo zcela otevře. Řada 279 0,08–1,5 mm² 28–16 AWG IN 18 800 V Šířka svorky: 0,157“ Délka odizolování: 8–9 0,33“ 2vodičová průchozí svorka 279-101 100 2vodičová průchozí svorka (Ex 279-104 100 Koncová bočnice separátor, tloušťka 2,5 mm 279-302 100 279-301 100 Řada 280 0,08–2,5 mm² 28–12 AWG IN 24 800 V Šířka svorky: 0,197“ Délka odizolování: 8–9 0,33“ 2vodičová průchozí svorka 280-101 100 2vodičová průchozí svorka (Ex 280-104 100 2vodičová svorka ochranného vodiče 280-107 100 Koncová bočnice separátor, tloušťka 2,5 mm 280-302 100 280-301 100 Řada 281 0,08–4 mm² 28–12 AWG IN 32 800 V Šířka svorky: 0,236“ Délka odizolování: 9–10 0,37“ 2vodičová průchozí svorka 281-101 100 2vodičová průchozí svorka (Ex 281-104 100 2vodičová svorka ochranného vodiče 281-107 100 Koncová bočnice separátor, tloušťka mm 281-302 100 281-301 100 Řada 282 0,2–6 mm² 28–12 AWG IN 41 800 V Šířka svorky: 0,315“ Délka odizolování: 12–13 0,49“ 2vodičová průchozí svorka 282-101 50 2vodičová průchozí svorka (Ex 282-104 50 2vodičová svorka ochranného vodiče 282-107 50 Koncová bočnice separátor, tloušťka mm 282-302 100 282-301 100 Řada 284 0,2–10 mm² 24–8 AWG IN 57 800 V Šířka svorky: 0,394“ Délka odizolování: 12–13 0,49“ 2vodičová průchozí svorka 284-101 50 2vodičová průchozí svorka (Ex 284-104 50 2vodičová svorka ochranného vodiče 284-107 50 Koncová bočnice separátor, tloušťka 2,5 mm 284-302 100 284-301 100 Řada 283 0,2–16 mm² 24–6 AWG IN 76 800 V Šířka svorky: 0,472“ Délka odizolování: 16–17 0,65“ 2vodičová průchozí svorka 283-101 50 2vodičová průchozí svorka (Ex 283-104 50 2vodičová svorka ochranného vodiče 283-107 50 Koncová bočnice separátor, tloušťka mm 283-302 50 283-301 50 Připojení vodiče Otevřete kontaktní místo šroubovákem zaveďte odizo- lovaný vodič doraz
