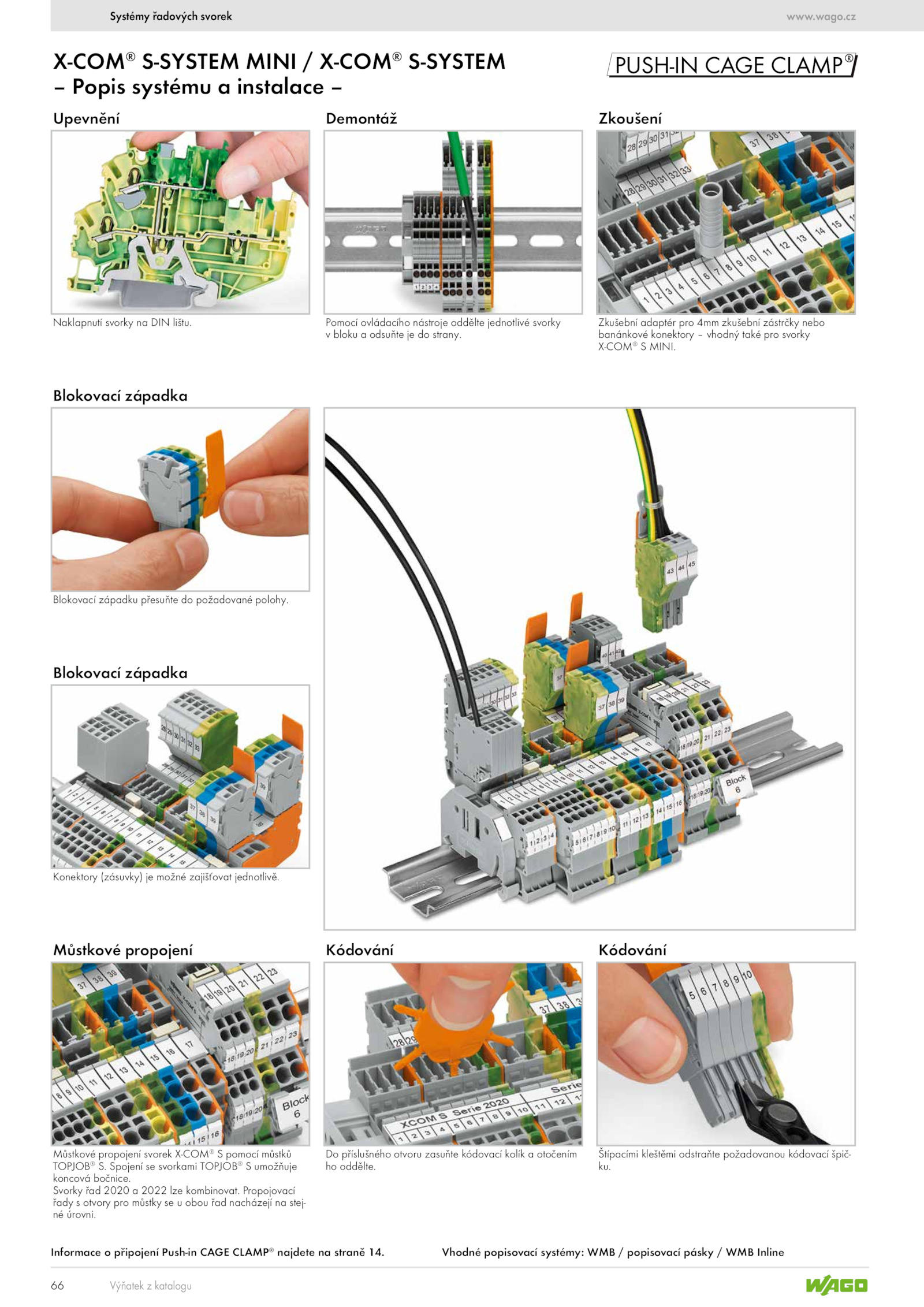

Blokovací západka Blokovací západka Blokovací západku přesuňte požadované polohy.cz 66 Výňatek katalogu Systémy řadových svorek Kódování Štípacími kleštěmi odstraňte požadovanou kódovací špič- ku. Svorky řad 2020 2022 lze kombinovat. Konektory (zásuvky) možné zajišťovat jednotlivě. Spojení svorkami TOPJOB® S umožňuje koncová bočnice. Můstkové propojení Můstkové propojení svorek X-COM® S pomocí můstků TOPJOB® S. Upevnění X-COM® S-SYSTEM MINI X-COM® S-SYSTEM – Popis systému instalace – Informace připojení Push-in CAGE CLAMP® najdete straně 14.www. Naklapnutí svorky DIN lištu. Vhodné popisovací systémy: WMB popisovací pásky WMB Inline . Propojovací řady otvory pro můstky obou řad nacházejí stej- né úrovni. Kódování Do příslušného otvoru zasuňte kódovací kolík otočením ho oddělte.wago. Demontáž Pomocí ovládacího nástroje oddělte jednotlivé svorky v bloku odsuňte strany. Zkoušení Zkušební adaptér pro 4mm zkušební zástrčky nebo banánkové konektory vhodný také pro svorky X-COM® S MINI
