Modely LED diodou lze propojovat pouze jedné pro-
pojovací řadě.
Zkušební adaptér TOPJOB®
S lze použít všech propo-
jovacích řadách otvory pro můstky.
3vodičová svorka pro senzor LED signalizací připoje-
ným senzorem
Popisování
Popisovací pásky (2009-110) nebo 3,5mm štítky WMB
(793-35xx), popisování horní straně nebo boku,
další popisování lze realizovat pomocí nosičů označení
Napájení
Nepřerušované můstkové propojení úrovních potenci-
álu pomocí hřebenových můstků pro sudý počet pólů.wago.
.
U svorek pro senzory akční členy bez kontaktu DIN
lištou lze uzemnění provést můstkovým propojením svorky
s patkou.cz
62 Výňatek katalogu

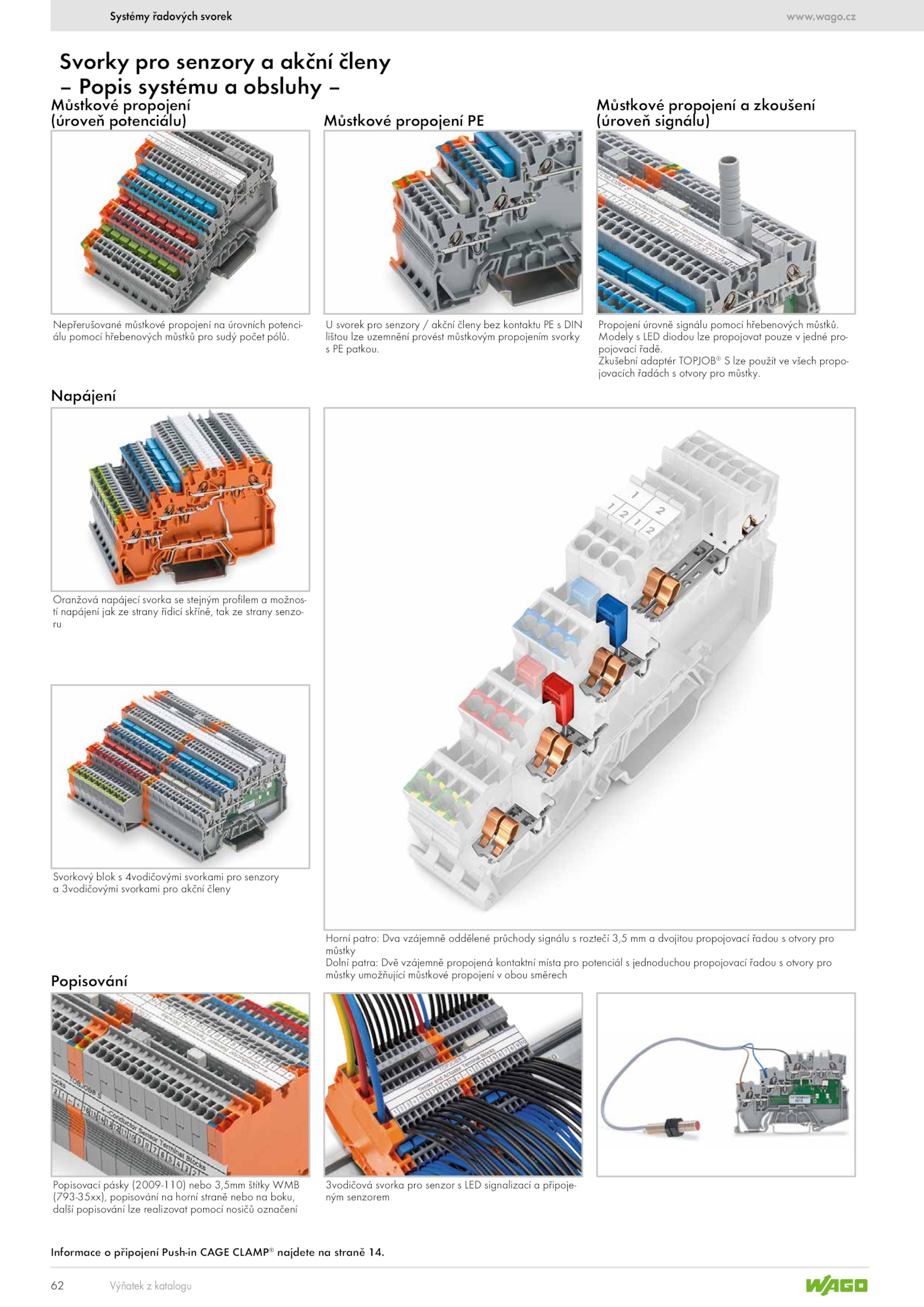

Systémy řadových svorek
Svorky pro senzory akční členy
– Popis systému obsluhy –
Svorkový blok 4vodičovými svorkami pro senzory
a 3vodičovými svorkami pro akční členy
Horní patro: Dva vzájemně oddělené průchody signálu roztečí 3,5 dvojitou propojovací řadou otvory pro
můstky
Dolní patra: Dvě vzájemně propojená kontaktní místa pro potenciál jednoduchou propojovací řadou otvory pro
můstky umožňující můstkové propojení obou směrech
Oranžová napájecí svorka stejným profilem možnos-
tí napájení jak strany řídicí skříně, tak strany senzo-
ru
Propojení úrovně signálu pomocí hřebenových můstků.
Můstkové propojení zkoušení
(úroveň signálu)
Můstkové propojení
(úroveň potenciálu) Můstkové propojení PE
Informace připojení Push-in CAGE CLAMP®
najdete straně 14.www
