wago.
Integrovaný dvouřadý systém
s oddělenou pružinou určený
k upevnění hřebenových můst-
ků, zkušebního příslušenství
a konektorů.
Zásuvné modulární konektory připojením Push-in CAGE
CLAMP®
nabízejí další možnosti připojení.cz
24 Výňatek katalogu
Systémy řadových svorek

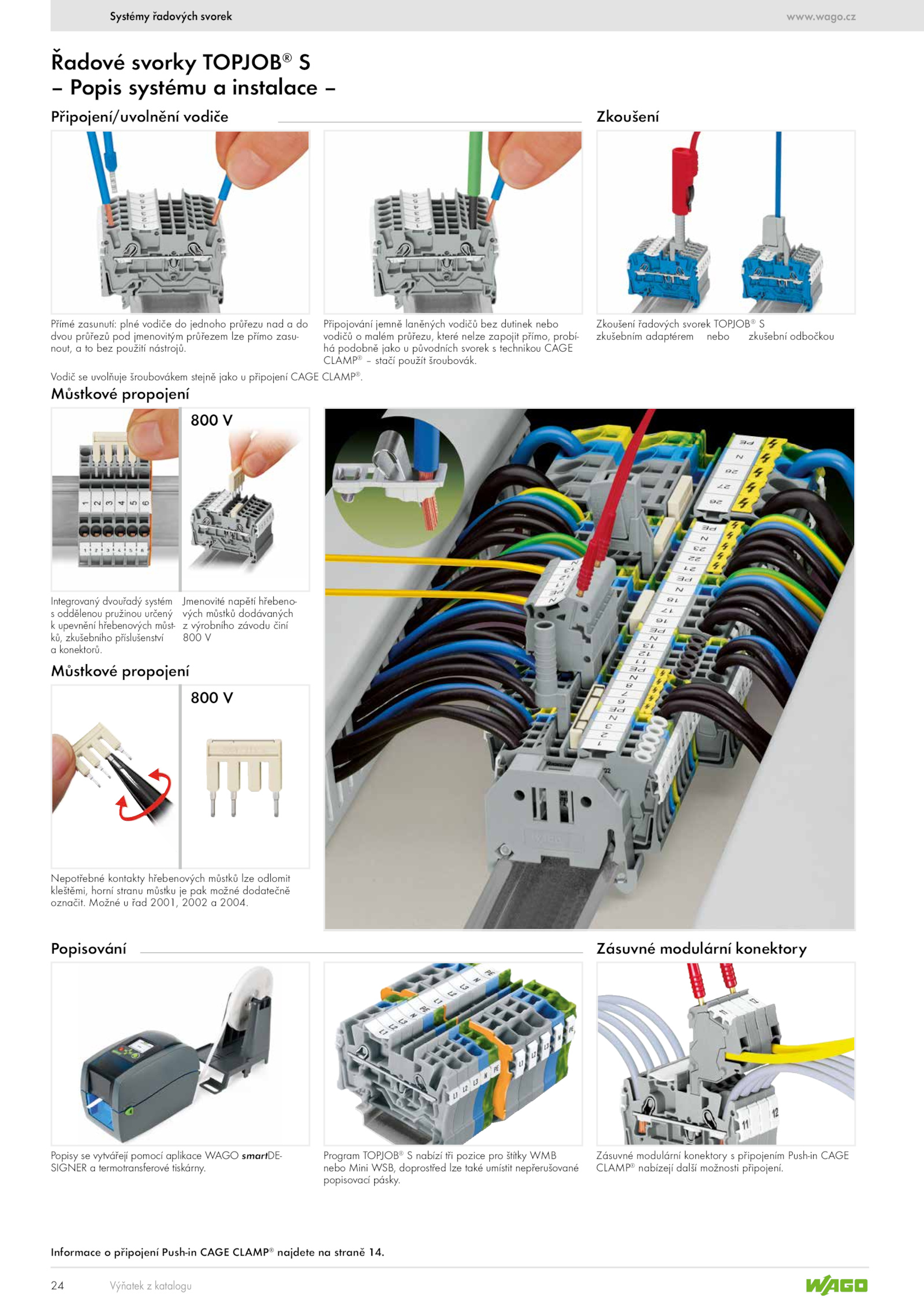

Řadové svorky TOPJOB®
S
– Popis systému instalace –
Můstkové propojení
Zkoušení
Zásuvné modulární konektory
Nepotřebné kontakty hřebenových můstků lze odlomit
kleštěmi, horní stranu můstku pak možné dodatečně
označit.
Program TOPJOB®
S nabízí tři pozice pro štítky WMB
nebo Mini WSB, doprostřed lze také umístit nepřerušované
popisovací pásky.
Připojení/uvolnění vodiče
Můstkové propojení
Popisování
Připojování jemně laněných vodičů bez dutinek nebo
vodičů malém průřezu, které nelze zapojit přímo, probí-
há podobně jako původních svorek technikou CAGE
CLAMP®
– stačí použít šroubovák.www. Možné řad 2001, 2002 2004.
Přímé zasunutí: plné vodiče jednoho průřezu nad do
dvou průřezů pod jmenovitým průřezem lze přímo zasu-
nout, bez použití nástrojů.
Zkoušení řadových svorek TOPJOB®
S
zkušebním adaptérem nebo zkušební odbočkou
Popisy vytvářejí pomocí aplikace WAGO smartDE-
SIGNER termotransferové tiskárny.
Jmenovité napětí hřebeno-
vých můstků dodávaných
z výrobního závodu činí
800 V
Vodič uvolňuje šroubovákem stejně jako připojení CAGE CLAMP®
.
800 V
800 V
Informace připojení Push-in CAGE CLAMP®
najdete straně 14.
