Obal. Obal.
Vodič spolehlivě upnete odjištěním blokovacího zámku krát-
kým otočením klíče proti směru hodinových ručiček. jedn. kontaktního místa zaveďte odizolovaný
vodič. jedn.
Obj.www. Vodič držte této poloze.
Zaveďte odizolovaný vodič doraz.
Klíč částečně izolovanou rukojetí
285-172 1
Klíč částečně izolovanou rukojetí
a ochranou proti nechtěnému otočení
285-173 1
Ovládací kleště
Ovládací kleště,
pro řadové svorky bočním zapojením
pro řady 279, 280
210-143 1
pro řady 281, 282, 283, 284
210-141 1
Ovládací kleště zasuňte horního uvolňovacího otvoru
svorky, poté zavěste pohyblivou čelist bočního uvolňo-
vacího otvoru.wago. Klíčem otočte doraz proti směru hodinových ručiček
!.
.
Ovládací nástroje,
pro instalační svorky TOPJOB®
S
Ovládací nástroj,
břity (2,5 0,4) (3,5 0,5) mm,
pro instalační svorky TOPJOB®
S
2009-309 1
Ovládací nástroj,
břity (3,5 0,5) (5,5 0,8) mm,
pro instalační svorky TOPJOB® S
2009-310 1

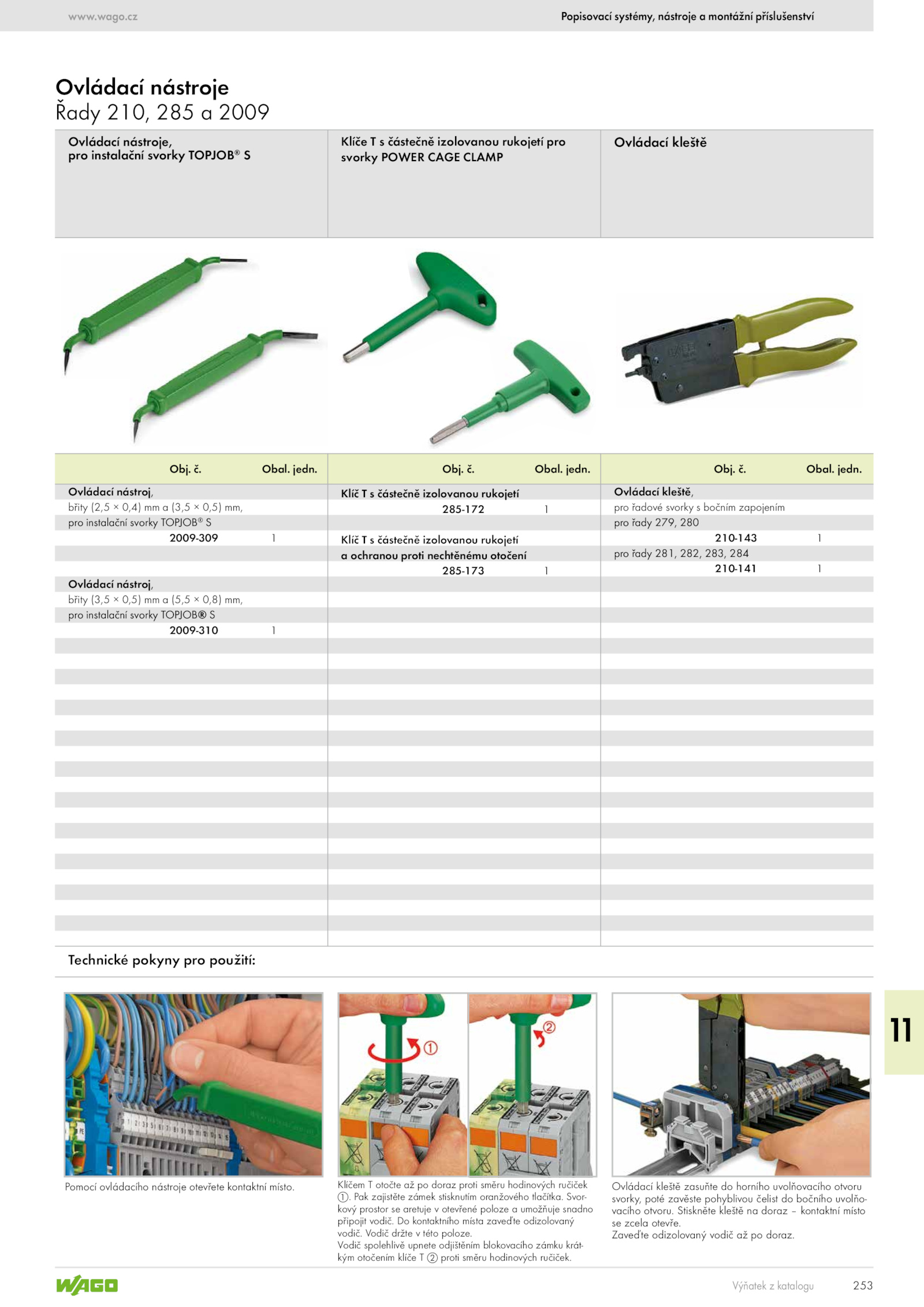

Ovládací nástroje
Řady 210, 285 2009
Klíče částečně izolovanou rukojetí pro
svorky POWER CAGE CLAMP
Obj. Pak zajistěte zámek stisknutím oranžového tlačítka.cz
253
11
Výňatek katalogu
Popisovací systémy, nástroje montážní příslušenství
Technické pokyny pro použití:
Obj.
Pomocí ovládacího nástroje otevřete kontaktní místo. jedn. Stiskněte kleště doraz kontaktní místo
se zcela otevře. Svor-
kový prostor aretuje otevřené poloze umožňuje snadno
připojit vodič. Obal
