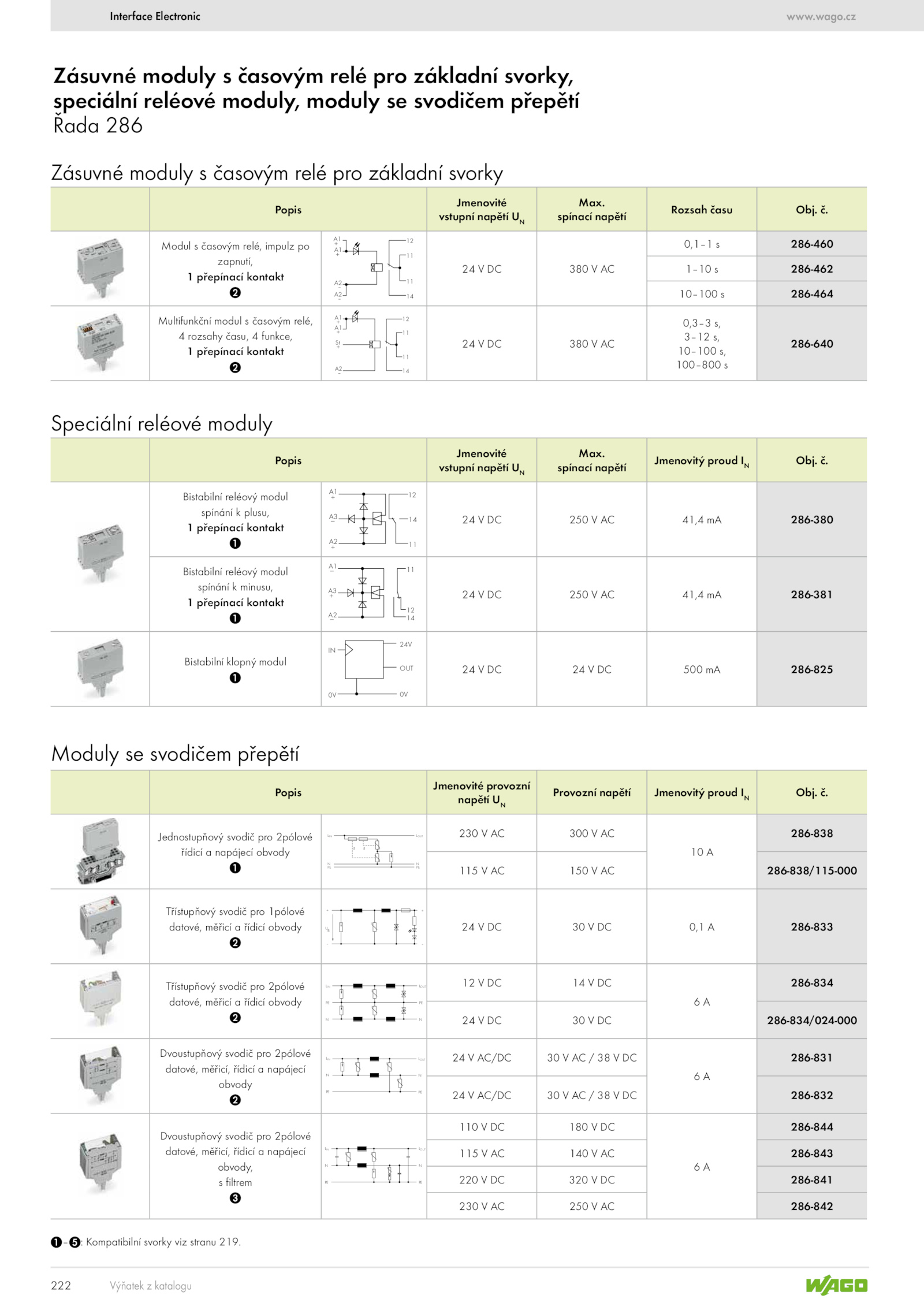

Výňatek katalogu
Interface Electronic
Zásuvné moduly časovým relé pro základní svorky,
speciální reléové moduly, moduly svodičem přepětí
Řada 286
Zásuvné moduly časovým relé pro základní svorky
Popis
Jmenovité
vstupní napětí UN
Max.
Jednostupňový svodič pro 2pólové
řídicí napájecí obvody
1
230 300 AC
10 A
286-838
115 150 286-838/115-000
Třístupňový svodič pro 1pólové
datové, měřicí řídicí obvody
2
24 0,1 286-833
Třístupňový svodič pro 2pólové
datové, měřicí řídicí obvody
2
12 DC
6 A
286-834
24 286-834/024-000
Dvoustupňový svodič pro 2pólové
datové, měřicí, řídicí napájecí
obvody
2
24 AC/DC DC
6 A
286-831
24 AC/DC 286-832
Dvoustupňový svodič pro 2pólové
datové, měřicí, řídicí napájecí
obvody,
s filtrem
3
110 180 DC
6 A
286-844
115 140 286-843
220 320 286-841
230 250 286-842
1–5: Kompatibilní svorky viz stranu 219.
.
Bistabilní reléový modul
spínání plusu,
1 přepínací kontakt
1
24 250 41,4 286-380
Bistabilní reléový modul
spínání minusu,
1 přepínací kontakt
1
24 250 41,4 286-381
Bistabilní klopný modul
1
24 500 286-825
Moduly svodičem přepětí
Popis
Jmenovité provozní
napětí UN
Provozní napětí Jmenovitý proud IN
Obj.
Modul časovým relé, impulz po
zapnutí,
1 přepínací kontakt
2
24 380 AC
0,1–1 286-460
1–10 286-462
10–100 286-464
Multifunkční modul časovým relé,
4 rozsahy času, funkce,
1 přepínací kontakt
2
24 380 AC
0,3–3 s,
3–12 s,
10–100 s,
100–800 s
286-640
Speciální reléové moduly
Popis
Jmenovité
vstupní napětí UN
Max.
spínací napětí
Rozsah času Obj.
spínací napětí
Jmenovitý proud IN
Obj. č. č.wago. č.www
