Úvod
Výňatek katalogu

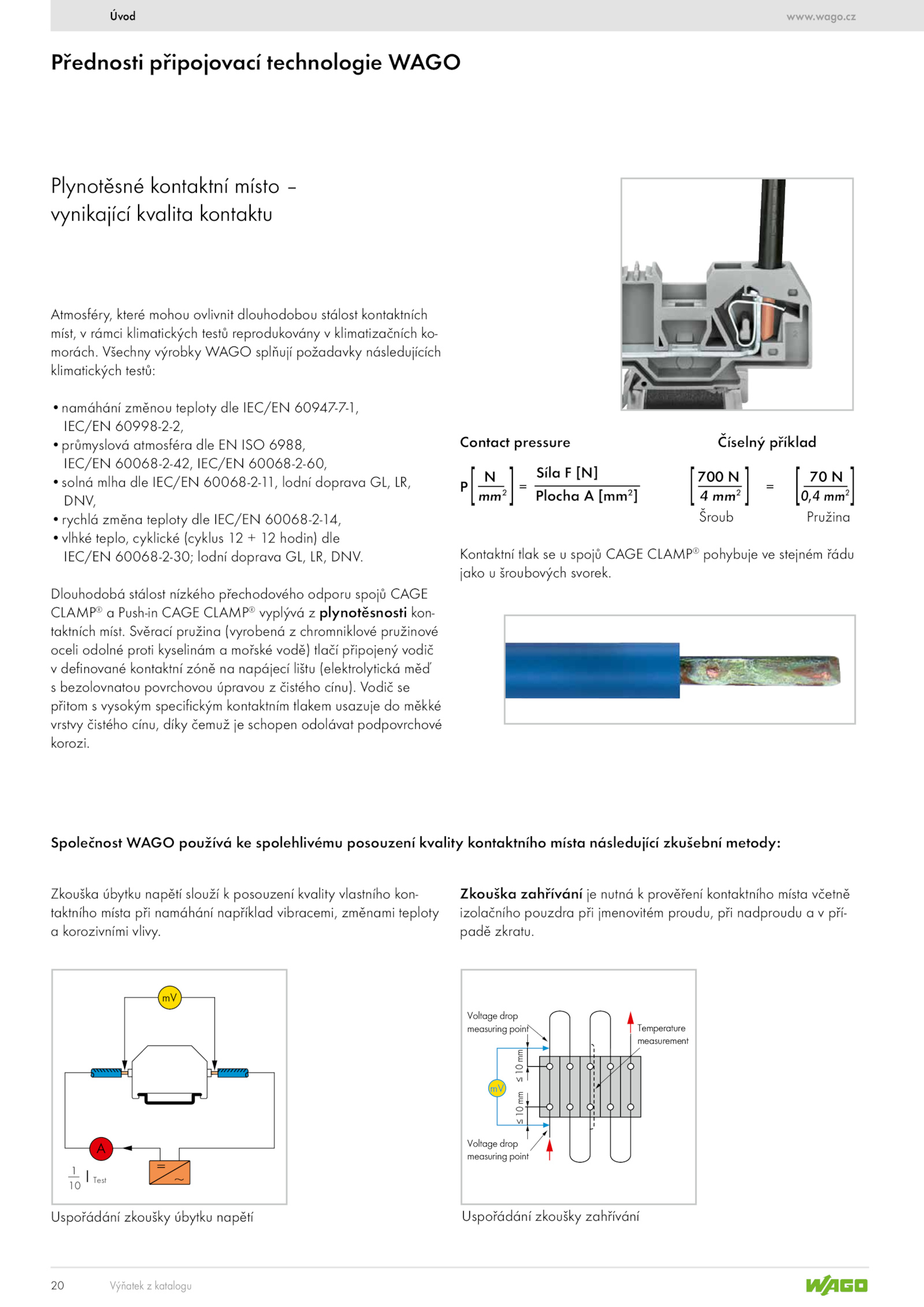

Přednosti připojovací technologie WAGO
Plynotěsné kontaktní místo –
vynikající kvalita kontaktu
Zkouška zahřívání nutná prověření kontaktního místa včetně
izolačního pouzdra při jmenovitém proudu, při nadproudu pří-
padě zkratu.
Společnost WAGO používá spolehlivému posouzení kvality kontaktního místa následující zkušební metody:
N 700 N
mm2
4 mm2
0,4 mm2
P =
Síla [N]
Plocha [mm2
]
[ ]
Uspořádání zkoušky zahřívání
.
Zkouška úbytku napětí slouží posouzení kvality vlastního kon-
taktního místa při namáhání například vibracemi, změnami teploty
a korozivními vlivy.
Uspořádání zkoušky úbytku napětí
Contact pressure Číselný příklad
Šroub Pružina
Kontaktní tlak spojů CAGE CLAMP®
pohybuje stejném řádu
jako šroubových svorek.
Dlouhodobá stálost nízkého přechodového odporu spojů CAGE
CLAMP®
a Push-in CAGE CLAMP®
vyplývá plynotěsnosti kon-
taktních míst. Svěrací pružina (vyrobená chromniklové pružinové
oceli odolné proti kyselinám mořské vodě) tlačí připojený vodič
v definované kontaktní zóně napájecí lištu (elektrolytická měď
s bezolovnatou povrchovou úpravou čistého cínu). Všechny výrobky WAGO splňují požadavky následujících
klimatických testů:
•namáhání změnou teploty dle IEC/EN 60947-7-1,
IEC/EN 60998-2-2,
•průmyslová atmosféra dle ISO 6988,
IEC/EN 60068-2-42, IEC/EN 60068-2-60,
•solná mlha dle IEC/EN 60068-2-11, lodní doprava GL, LR,
DNV,
•rychlá změna teploty dle IEC/EN 60068-2-14,
•vlhké teplo, cyklické (cyklus hodin) dle
IEC/EN 60068-2-30; lodní doprava GL, LR, DNV.
Atmosféry, které mohou ovlivnit dlouhodobou stálost kontaktních
míst, rámci klimatických testů reprodukovány klimatizačních ko-
morách
