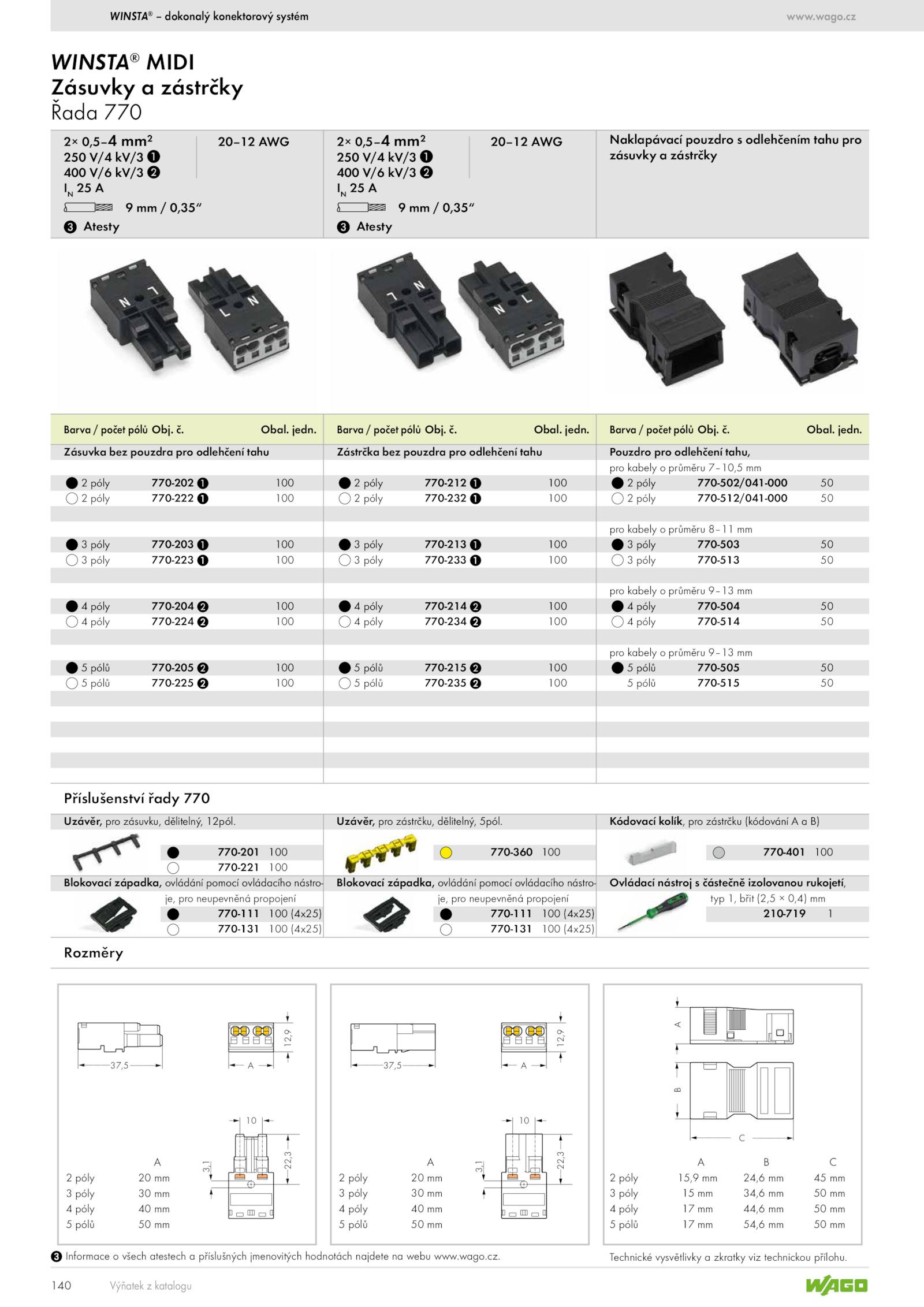

WINSTA®
MIDI
Zásuvky zástrčky
Řada 770
A
2 póly mm
3 póly mm
4 póly mm
5 pólů mm
A
2 póly mm
3 póly mm
4 póly mm
5 pólů mm
A C
2 póly 15,9 24,6 mm
3 póly 34,6 mm
4 póly 44,6 mm
5 pólů 54,6 mm
3 Informace všech atestech příslušných jmenovitých hodnotách najdete webu www. Technické vysvětlivky zkratky viz technickou přílohu.
Příslušenství řady 770
Rozměry
Uzávěr, pro zásuvku, dělitelný, 12pól. Barva počet pólů Obj. č. Obal. č.
.wago. jedn.
770-201 100
770-221 100
Blokovací západka, ovládání pomocí ovládacího nástro-
je, pro neupevněná propojení
770-111 100 (4x25)
770-131 100 (4x25)
Uzávěr, pro zástrčku, dělitelný, 5pól.cz. jedn.cz
140
37,5
<_____ _____> A
<_ _>
12,9
<
>
22,3
<_
_>
10 <
>
3,1
<__
>
37,5
<_____ _____> A
<_ _>
12,9
<
>
22,3
<_
_>
<
>
3,1
<__
>
10
C
<_______ _______>
B
<_
_>
A
<
>
WINSTA®
– dokonalý konektorový systém
Výňatek katalogu
2× 0,5–4 mm² 20–12 AWG
250 V/4 kV/3 1
400 V/6 kV/3 2
IN
25 A
L 0,35“
3 Atesty
2× 0,5–4 mm² 20–12 AWG
250 V/4 kV/3 1
400 V/6 kV/3 2
IN
25 A
L 0,35“
3 Atesty
Naklapávací pouzdro odlehčením tahu pro
zásuvky zástrčky
Zásuvka bez pouzdra pro odlehčení tahu
2 póly 770-202 100
2 póly 770-222 100
3 póly 770-203 100
3 póly 770-223 100
4 póly 770-204 100
4 póly 770-224 100
5 pólů 770-205 100
5 pólů 770-225 100
Zástrčka bez pouzdra pro odlehčení tahu
2 póly 770-212 100
2 póly 770-232 100
3 póly 770-213 100
3 póly 770-233 100
4 póly 770-214 100
4 póly 770-234 100
5 pólů 770-215 100
5 pólů 770-235 100
Pouzdro pro odlehčení tahu,
pro kabely průměru 7–10,5 mm
2 póly 770-502/041-000 50
2 póly 770-512/041-000 50
pro kabely průměru 8–11 mm
3 póly 770-503 50
3 póly 770-513 50
pro kabely průměru 9–13 mm
4 póly 770-504 50
4 póly 770-514 50
pro kabely průměru 9–13 mm
5 pólů 770-505 50
5 pólů 770-515 50
Barva počet pólů Obj. Barva počet pólů Obj. Obal. jedn. č.www. Obal
