126 Výňatek katalogu

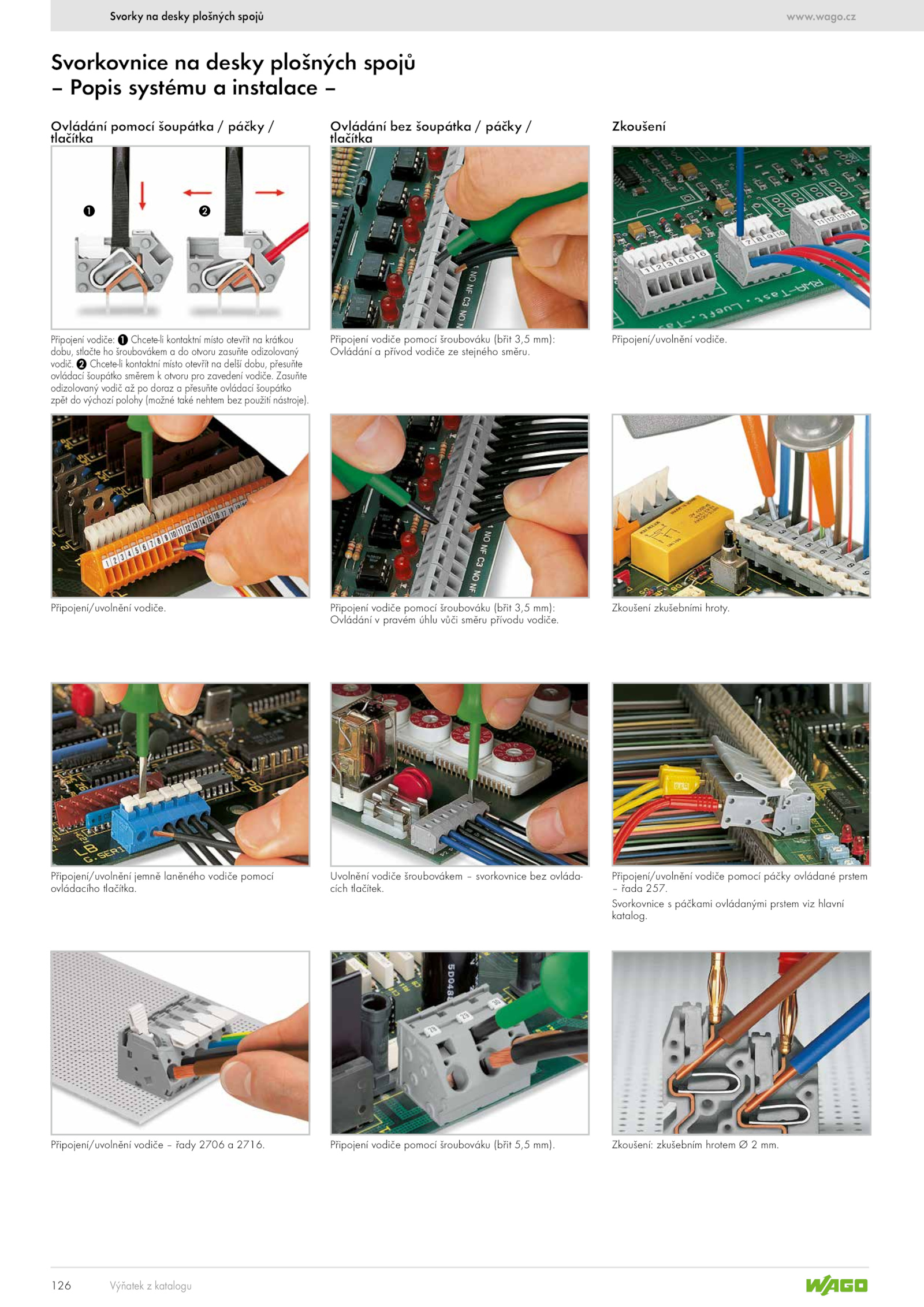

Svorky desky plošných spojů
Svorkovnice desky plošných spojů
– Popis systému instalace –
Připojení/uvolnění vodiče.
Připojení/uvolnění vodiče řady 2706 2716.
Připojení vodiče pomocí šroubováku (břit 3,5 mm):
Ovládání přívod vodiče stejného směru. Zasuňte
odizolovaný vodič doraz přesuňte ovládací šoupátko
zpět výchozí polohy (možné také nehtem bez použití nástroje).
Svorkovnice páčkami ovládanými prstem viz hlavní
katalog.
Uvolnění vodiče šroubovákem svorkovnice bez ovláda-
cích tlačítek.
Zkoušení: zkušebním hrotem mm.
Připojení/uvolnění vodiče pomocí páčky ovládané prstem
– řada 257.
1. Připojení vodiče pomocí šroubováku (břit 3,5 mm):
Ovládání pravém úhlu vůči směru přívodu vodiče.
Ovládání pomocí šoupátka páčky /
tlačítka
Ovládání bez šoupátka páčky /
tlačítka
Zkoušení
Připojení vodiče: Chcete-li kontaktní místo otevřít krátkou
dobu, stlačte šroubovákem otvoru zasuňte odizolovaný
vodič.
Připojení vodiče pomocí šroubováku (břit 5,5 mm). Chcete-li kontaktní místo otevřít delší dobu, přesuňte
ovládací šoupátko směrem otvoru pro zavedení vodiče.wago.www.
Zkoušení zkušebními hroty.
Připojení/uvolnění vodiče.
Připojení/uvolnění jemně laněného vodiče pomocí
ovládacího tlačítka
