Se svorkami pro připojení svítidel WAGO řady 294 možné celém světě připojovat
svítidla vybavená konektory WINSTA®
, případně provádět konvenční zapojení.www. A
Rozdělovač přesuňte doraz směru čtvercových
výřezů.
.
Na svítidle Linect®
:
Rozdělovač WINSTA®
Linect®
řady 770 připojeným
kabelovým svazkem WINSTA®
– ochrana proti nebez-
pečnému dotyku všech fázích instalace.
Max.wago.
Na rozdělovač zatlačte tak, aby plně zajistil.cz
102
Přístrojové instalační svorky
Výňatek katalogu
Rozdělovač umístěte dvou čtvercových výřezů.
Svorky pro připojení svítidel WAGO Linect®
se ideálně hodí pro připojování doplňkových
spotřebičů, které nebyly původně zahrnuty projektu (např.
Informace připojení PUSH WIRE®
najdete straně 15. Maximální
proud mezi rozdělovačem WINSTA®
Linect®
a svorkou pro připojení svítidel činí A.
Informace připojení Push-in CAGE CLAMP®
najdete straně 14. bodových světel).

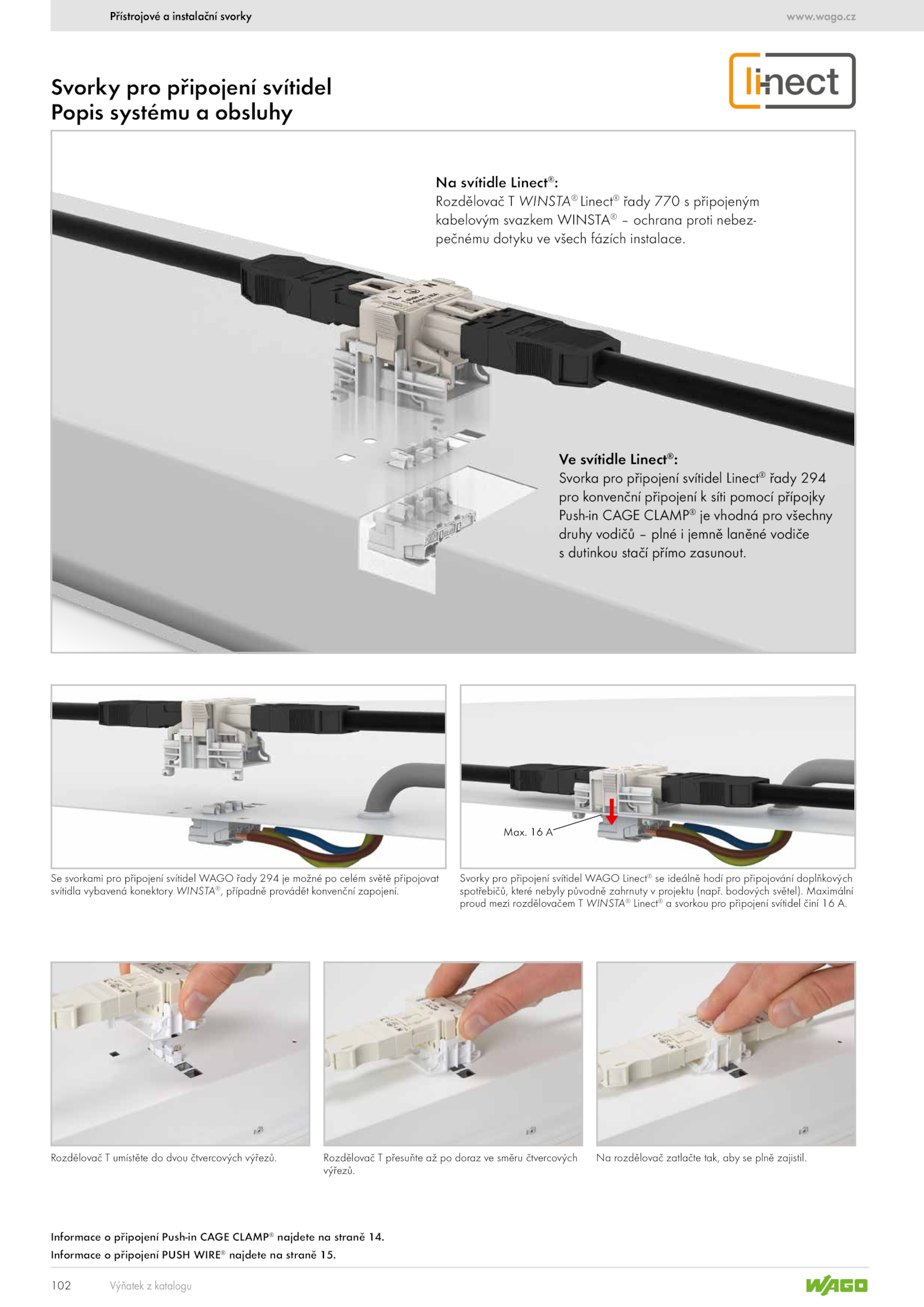

Svorky pro připojení svítidel
Popis systému obsluhy
Ve svítidle Linect®
:
Svorka pro připojení svítidel Linect®
řady 294
pro konvenční připojení síti pomocí přípojky
Push-in CAGE CLAMP®
je vhodná pro všechny
druhy vodičů plné jemně laněné vodiče
s dutinkou stačí přímo zasunout
