Výňatek katalogu
Přístrojové instalační svorky
1 2
Předmontáž cívkových kontaktů:
vložení kontaktu cívkového tělesa.

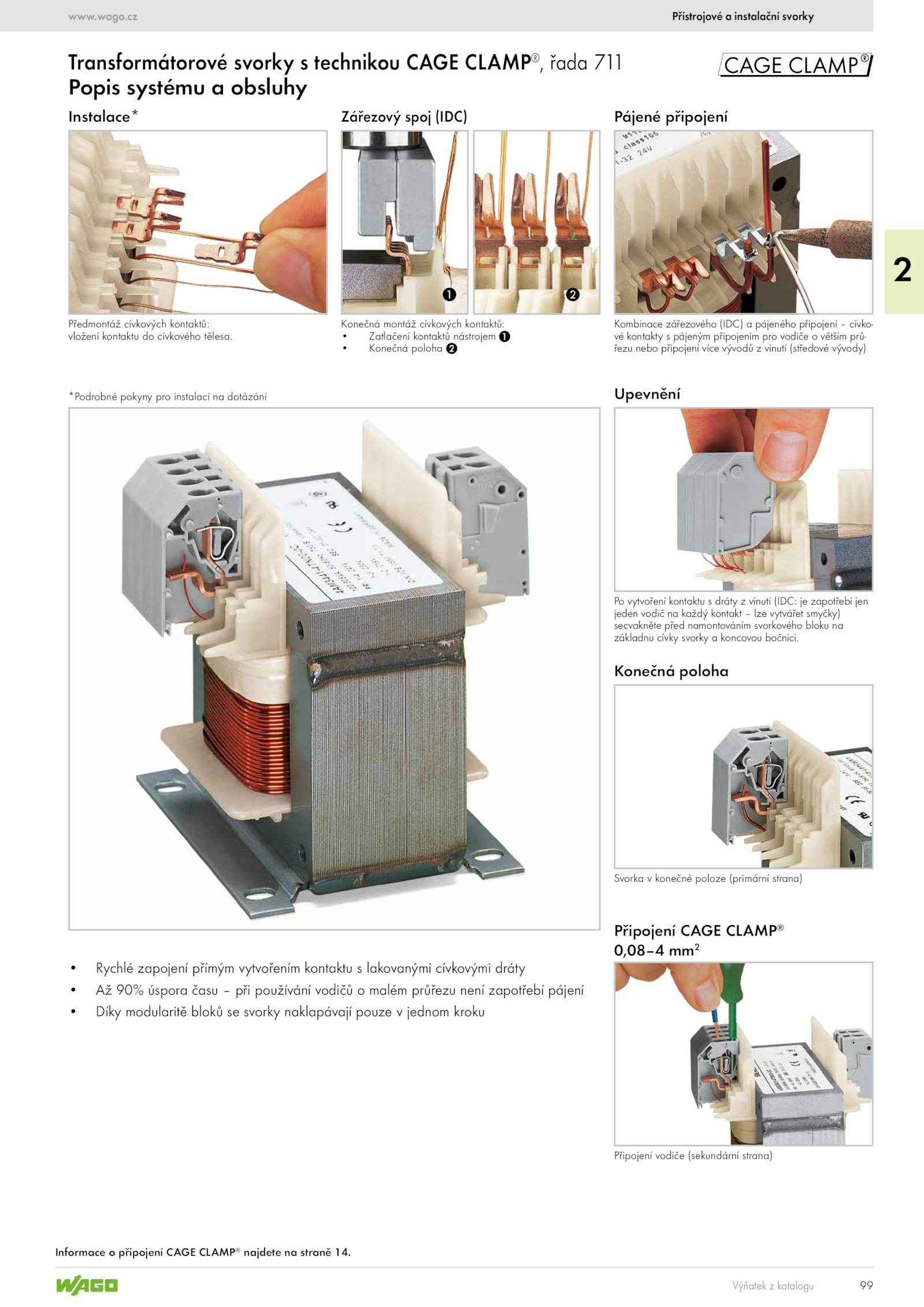

Transformátorové svorky technikou CAGE CLAMP®
, řada 711
Popis systému obsluhy
Informace připojení CAGE CLAMP®
najdete straně 14.wago.
.www.
Instalace*
Připojení vodiče (sekundární strana)
Konečná montáž cívkových kontaktů:
• Zatlačení kontaktů nástrojem 1
• Konečná poloha 2
Připojení CAGE CLAMP®
0,08–4 mm2
• Rychlé zapojení přímým vytvořením kontaktu lakovanými cívkovými dráty
• 90% úspora času při používání vodičů malém průřezu není zapotřebí pájení
• Díky modularitě bloků svorky naklapávají pouze jednom kroku
*Podrobné pokyny pro instalaci dotázání
Zářezový spoj (IDC) Pájené připojení
Upevnění
Konečná poloha
Kombinace zářezového (IDC) pájeného připojení cívko-
vé kontakty pájeným připojením pro vodiče větším prů-
řezu nebo připojení více vývodů vinutí (středové vývody)
Svorka konečné poloze (primární strana)
Po vytvoření kontaktu dráty vinutí (IDC: zapotřebí jen
jeden vodič každý kontakt lze vytvářet smyčky)
secvakněte před namontováním svorkového bloku na
základnu cívky svorky koncovou bočnici
